433M扩频模块UART接口SEMTECHsx1276,sx1278

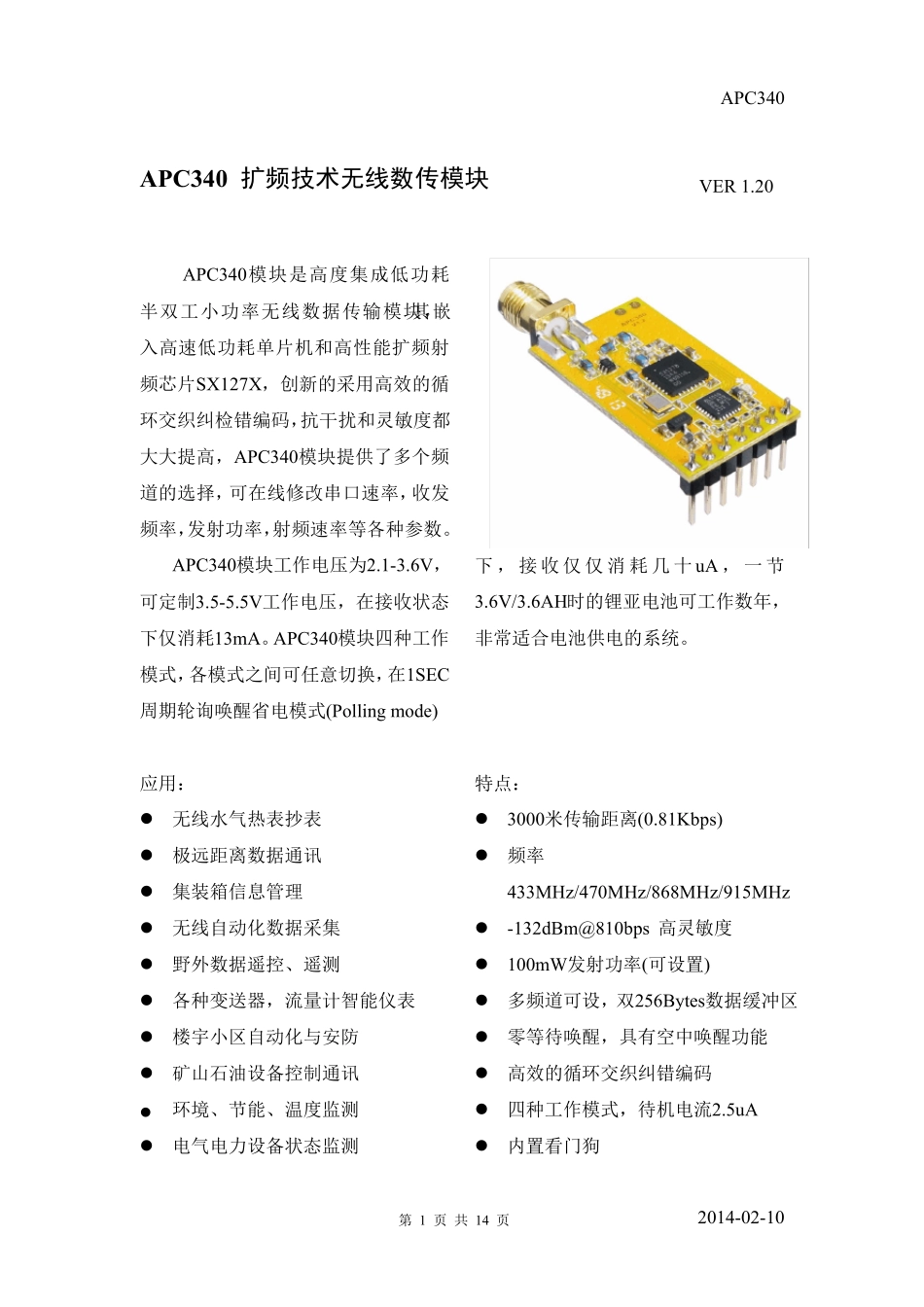

433M扩频模块UART接口SEMTECHsx1276,sx1278_第1页
1/14

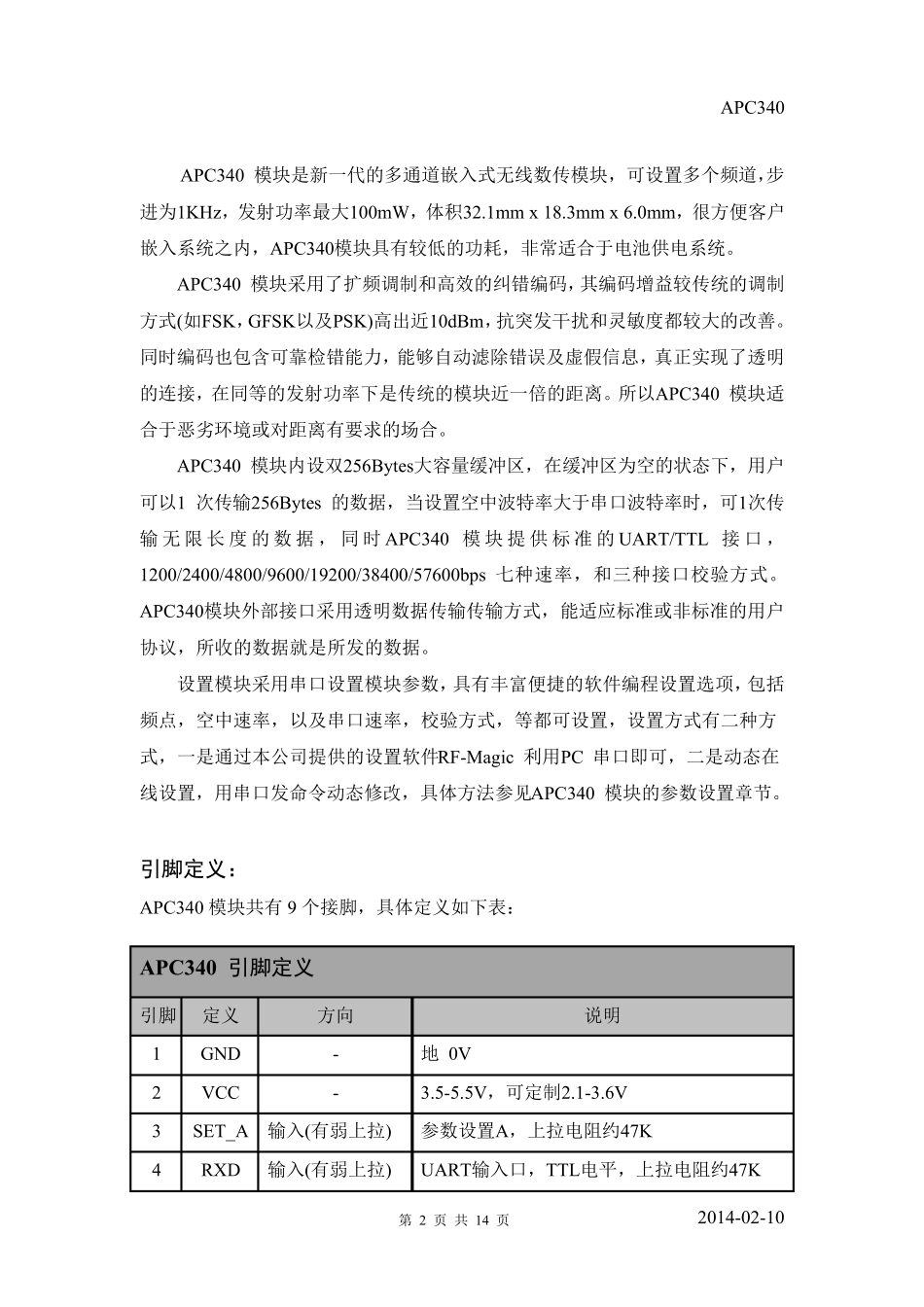

433M扩频模块UART接口SEMTECHsx1276,sx1278_第2页
2/14

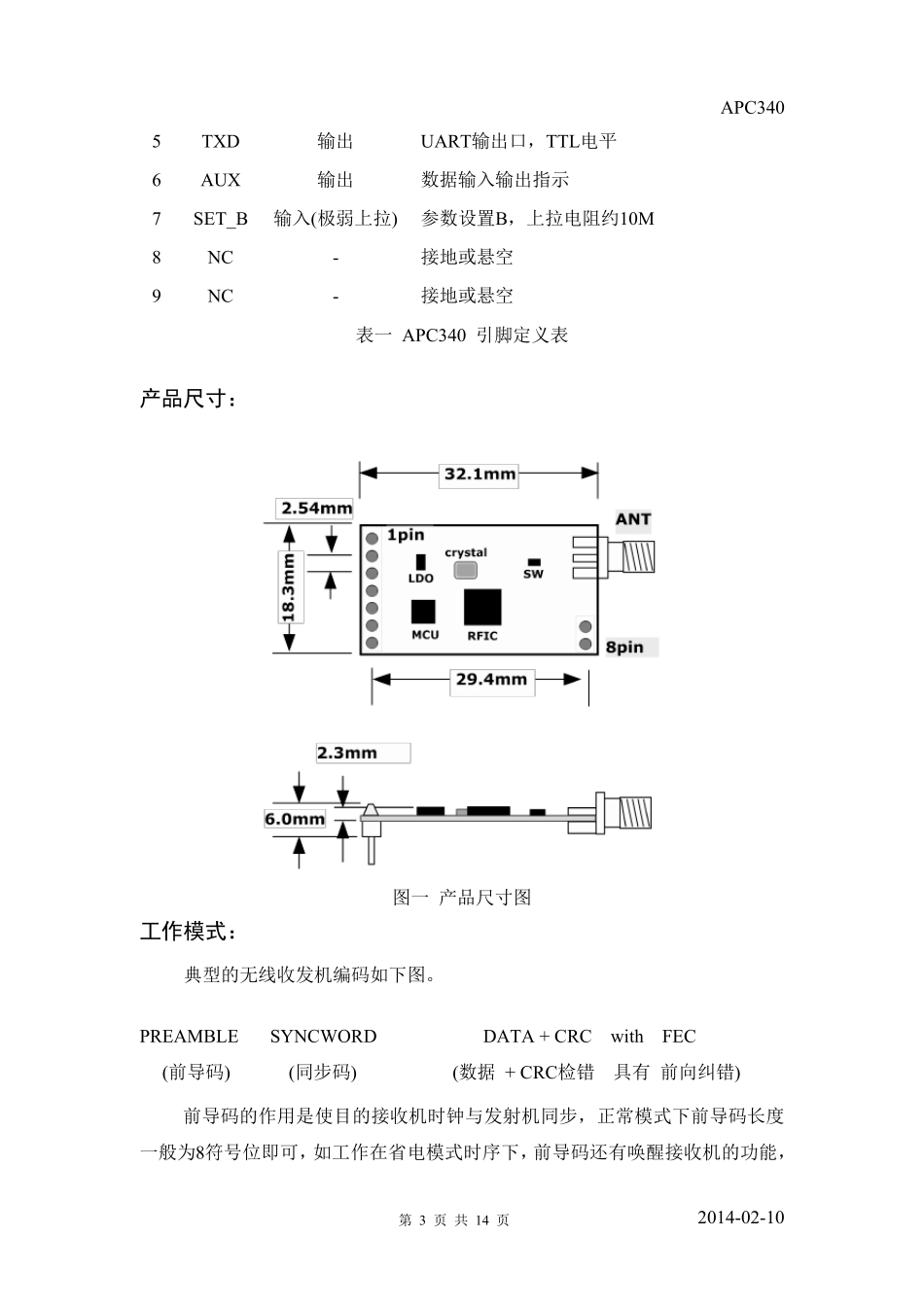

433M扩频模块UART接口SEMTECHsx1276,sx1278_第3页
3/14
APC3402014-02-10第 1 页 共 14 页APC340 扩频技术无线数传模块VER 1.20APC340模块是高度集成低功耗半双工小功率无线数据传输模块,其嵌入高速低功耗单片机和高性能扩频射频芯片SX127X,创新的采用高效的循环交织纠检错编码,抗干扰和灵敏度都大大提高,APC340模块提供了多个频道的选择,可在线修改串口速率,收发频率,发射功率,射频速率等各种参数。APC340模块工作电压为2.1-3.6V,可定制3.5-5.5V工作电压,在接收状态下仅消耗13mA。APC340模块四种工作模式,各模式之间可任意切换,在1SEC周期轮询唤醒省电模式(Polling mode)应用:无线水气热表抄表极远距离数据通讯集装箱信息管理无线自动化数据采集野外数据遥控、遥测各种变送器,流量计智能仪表楼宇小区自动化与安防矿山石油设备控制通讯环境、节能、温度监测电气电力设备状态监测下 , 接 收 仅 仅 消 耗 几 十 uA , 一 节3.6V/3.6AH时的锂亚电池可工作数年,非常适合电池供电的系统。特点:3000米传输距离(0.81Kbps)频率433MHz/470MHz/868MHz/915MHz-132dBm@810bps 高灵敏度100mW发射功率(可设置)多频道可设,双256Bytes数据缓冲区零等待唤醒,具有空中唤醒功能高效的循环交织纠错编码四种工作模式,待机电流2.5uA内置看门狗APC3402014-02-10第2 页共14 页APC340 模块是新一代的多通道嵌入式无线数传模块,可设置多个频道,步进为1KHz,发射功率最大100mW,体积32.1mm x 18.3mm x 6.0mm,很方便客户嵌入系统之内,APC340模块具有较低的功耗,非常适合于电池供电系统。APC340 模块采用了扩频调制和高效的纠错编码,其编码增益较传统的调制方式(如FSK,GFSK以及PSK)高出近10dBm,抗突发干扰和灵敏度都较大的改善。同时编码也包含可靠检错能力,能够自动滤除错误及虚假信息,真正实现了透明的连接,在同等的发射功率下是传统的模块近一倍的距离。所以APC340 模块适合于恶劣环境或对距离有要求的场合。APC340 模块内设双256Bytes大容量缓冲区,在缓冲区为空的状态下,用户可以1 次传输256Bytes 的数据,当设置空中波特率大于串口波特率时,可1次传输 无限 长 度 的数据 ,同 时 APC340 模块提 供标 准 的UART/TTL 接 口 ,1200/2400/4800/9600/19200/38400/57600bps 七种速率,和三种接口校验方式。APC340模块外部接口采用透明数据传输传输方式,能适应标准或非标准的用户协议,所收的数据就是所发...
