45钢与40Cr、42CrMo的区别

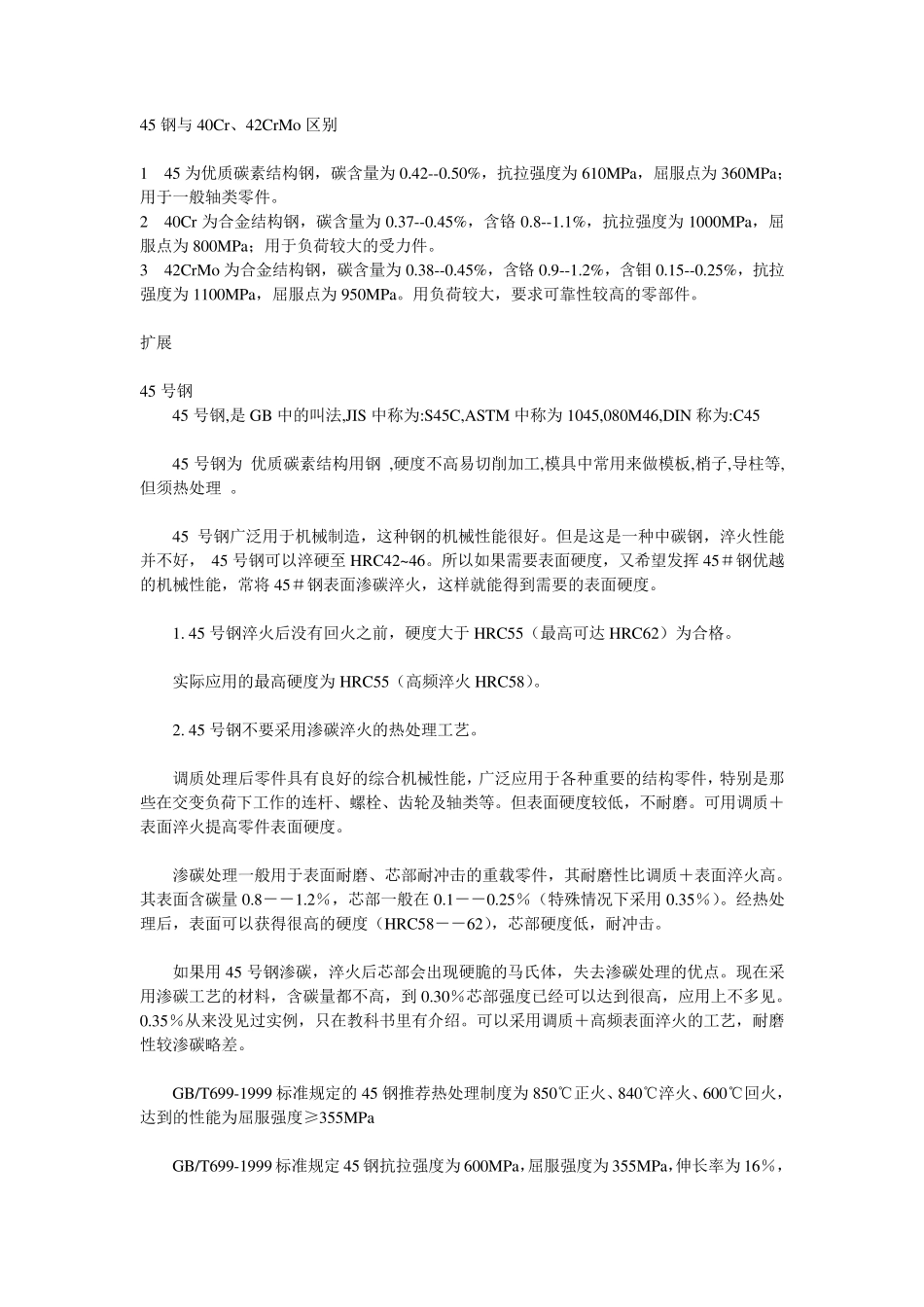

45 钢 与 40Cr、 42CrMo 区 别 1 45 为 优 质 碳 素 结 构 钢 ， 碳 含 量 为 0.42--0.50%， 抗 拉 强 度 为 610MPa， 屈 服 点 为 360MPa；用 于 一 般 轴 类 零 件 。 2 40Cr 为 合 金 结 构 钢 ， 碳 含 量 为 0.37--0.45%， 含 铬 0.8--1.1%， 抗 拉 强 度 为 1000MPa， 屈服 点 为 800MPa； 用 于 负 荷 较 大 的 受 力 件 。 3 42CrMo 为 合 金 结 构 钢 ， 碳 含 量 为 0.38--0.45%， 含 铬 0.9--1.2%， 含 钼 0.15--0.25%， 抗 拉强 度 为 1100MPa， 屈 服 点 为 950MPa。 用 负 荷 较 大 ， 要 求 可 靠 性 较 高 的 零 部 件 。 扩 展 45 号 钢 45 号 钢 ,是 GB 中 的 叫 法 ,JIS 中 称 为 :S45C,ASTM 中 称 为 1045,080M46,DIN 称 为 :C45 45 号 钢 为 优 质 碳 素 结 构 用 钢 ,硬 度 不 高 易 切 削 加 工 ,模 具 中 常 用 来 做 模 板 ,梢 子 ,导 柱 等 ,但 须 热 处 理 。 45 号 钢 广 泛 用 于 机 械 制 造 ， 这 种 钢 的 机 械 性 能 很 好 。 但 是 这 是 一 种 中 碳 钢 ， 淬 火 性 能并 不 好 ， 45 号 钢 可 以 淬 硬 至 HRC42~ 46。 所 以 如 果 需 要 表 面 硬 度 ， 又 希 望 发 挥 45＃ 钢 优 越的 机 械 性 能 ， 常 将 45＃ 钢 表 面 渗 碳 淬 火 ， 这 样 就 能 得 到 需 要 的 表 面 硬 度 。 1. 45 号 钢 淬 火 后 没 有 回 火 之 前 ， 硬 度 大 于 HRC55（ 最 高 可 达 HRC62） 为 合 格 。 实 际应用 的 最 高 硬 度 为 HRC55（ 高 频淬 火 HRC58）。 2. 45 号 钢 不 要 采用 渗 碳 淬 火 的 热 处 理 工 艺。 调质 处 理 后 零 件 具 有 良好 的 综合 机 械 性 能 ， 广 泛 应用 于 各种 重要 的 结 构 零 件 ， 特别 是 那些在交变负 荷 下工 作的 连杆、 螺栓、 齿轮及轴 类 等 。 但 表 面 硬 度 较 低， 不 耐磨。 可 用 调质 ＋表 面 淬 火 提高 零 件 表 面 硬 度 。 渗 碳 处 理 一 般 用 于 表 面 耐磨、 芯部 耐冲击的 重载零 件 ， ...
