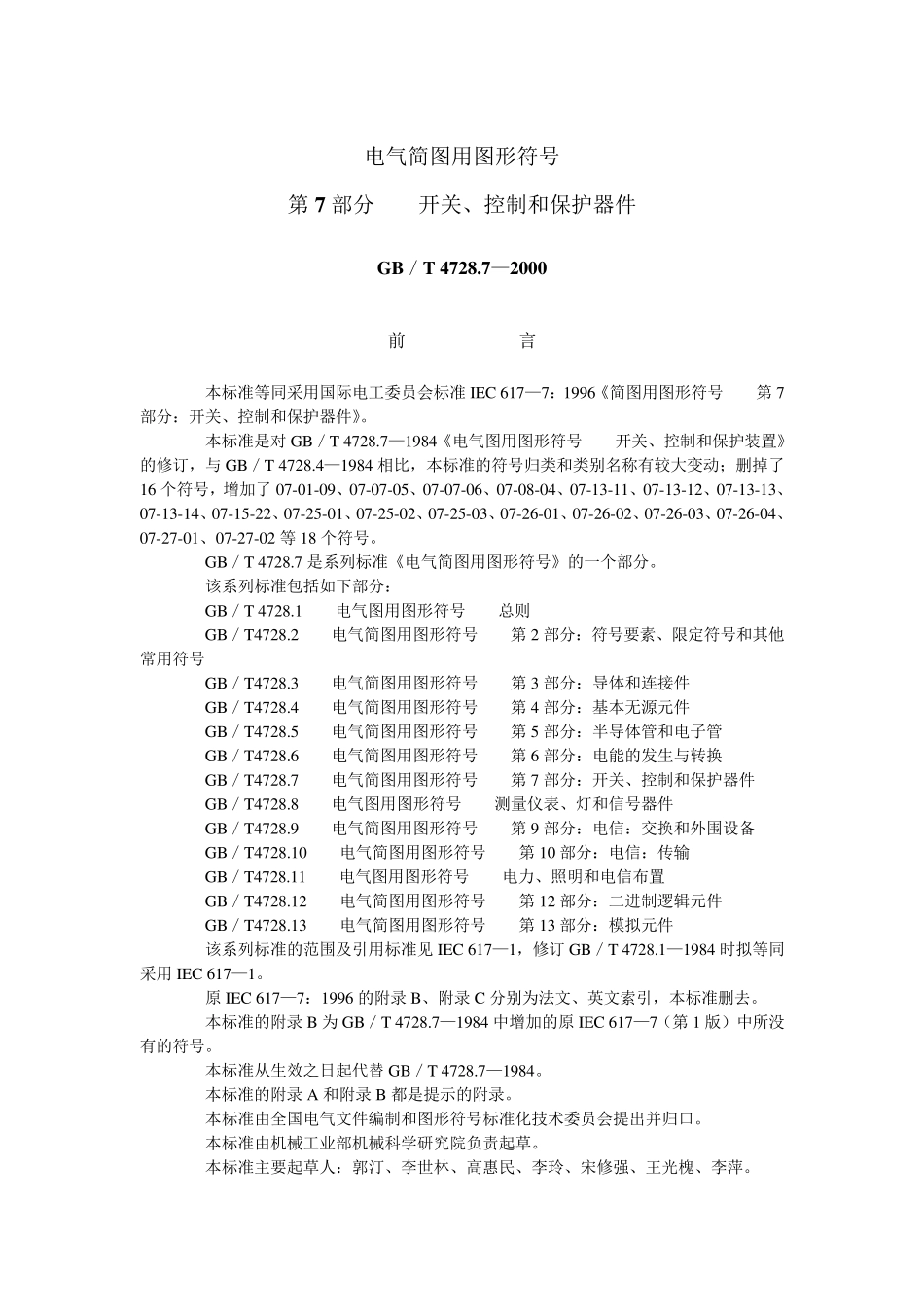

电气简图用图形符号 第7 部分 开关、控制和保护器件 GB／T 4728.7—2000 前 言 本标准等同采用国际电工委员会标准 IEC 617—7：1996《简图用图形符号 第7部分：开关、控制和保护器件》。 本标准是对 GB／T 4728.7—1984《电气图用图形符号 开关、控制和保护装置》的修订，与 GB／T 4728.4—1984 相比，本标准的符号归类和类别名称有较大变动；删掉了16 个符号，增加了 07-01-09、07-07-05、07-07-06、07-08-04、07-13-11、07-13-12、07-13-13、07-13-14、07-15-22、07-25-01、07-25-02、07-25-03、07-26-01、07-26-02、07-26-03、07-26-04、07-27-01、07-27-02 等 18 个符号。 GB／T 4728.7 是系列标准《电气简图用图形符号》的一个部分。 该系列标准包括如下部分： GB／T 4728.1 电气图用图形符号 总则 GB／T 4728.2 电气简图用图形符号 第2 部分：符号要素、限定符号和其他常用符号 GB／T 4728.3 电气简图用图形符号 第3 部分：导体和连接件 GB／T 4728.4 电气简图用图形符号 第4 部分：基本无源元件 GB／T 4728.5 电气简图用图形符号 第5 部分：半导体管和电子管 GB／T 4728.6 电气简图用图形符号 第6 部分：电能的发生与转换 GB／T 4728.7 电气简图用图形符号 第7 部分：开关、控制和保护器件 GB／T 4728.8 电气图用图形符号 测量仪表、灯和信号器件 GB／T 4728.9 电气简图用图形符号 第9 部分：电信：交换和外围设备 GB／T 4728.10 电气简图用图形符号 第10 部分：电信：传输 GB／T 4728.11 电气图用图形符号 电力、照明和电信布置 GB／T 4728.12 电气简图用图形符号 第12 部分：二进制逻辑元件 GB／T 4728.13 电气简图用图形符号 第13 部分：模拟元件 该系列标准的范围及引用标准见IEC 617—1，修订 GB／T 4728.1—1984 时拟等同采用IEC 617—1。 原IEC 617—7：1996 的附录B、附录C 分别为法文、英文索引，本标准删去。 本标准的附录B 为GB／T 4728.7—1984 中增加的原IEC 617—7（第1 版）中所没有的符号。 本标准从生效之日起代替GB／T 4728.7—1984。 本标准的附录A 和附录B 都是提示的附录。 本标准由全国电气文件编制和图形符号标准化技术 委员会提出 并 归口 。 本标准由机 械 工业 部机 械 科 学 研 究 院 负 责 起草 。 本标准主 要起草 人 ：郭 汀 、李 世 林 、高 惠 民 、李 ...
