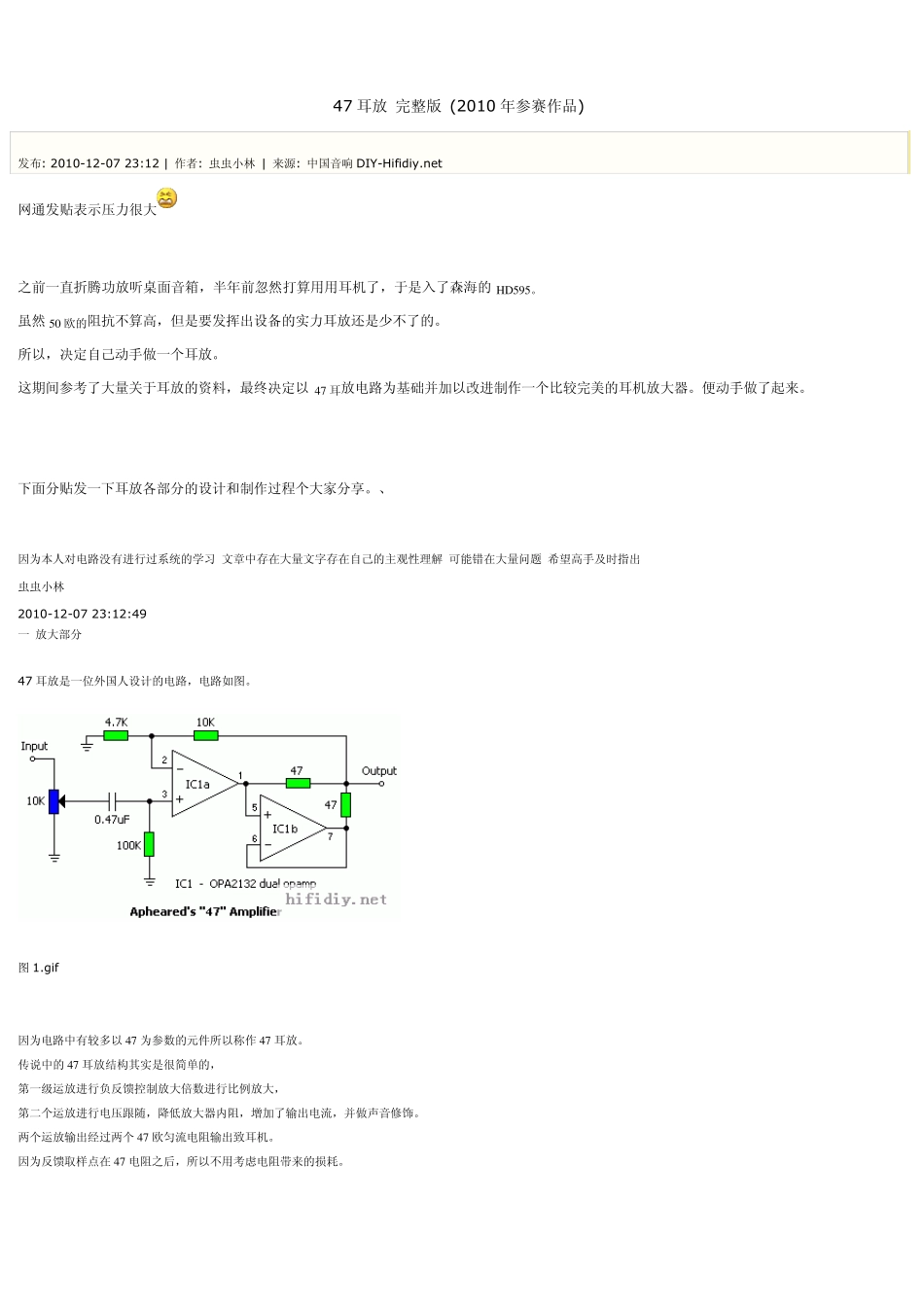

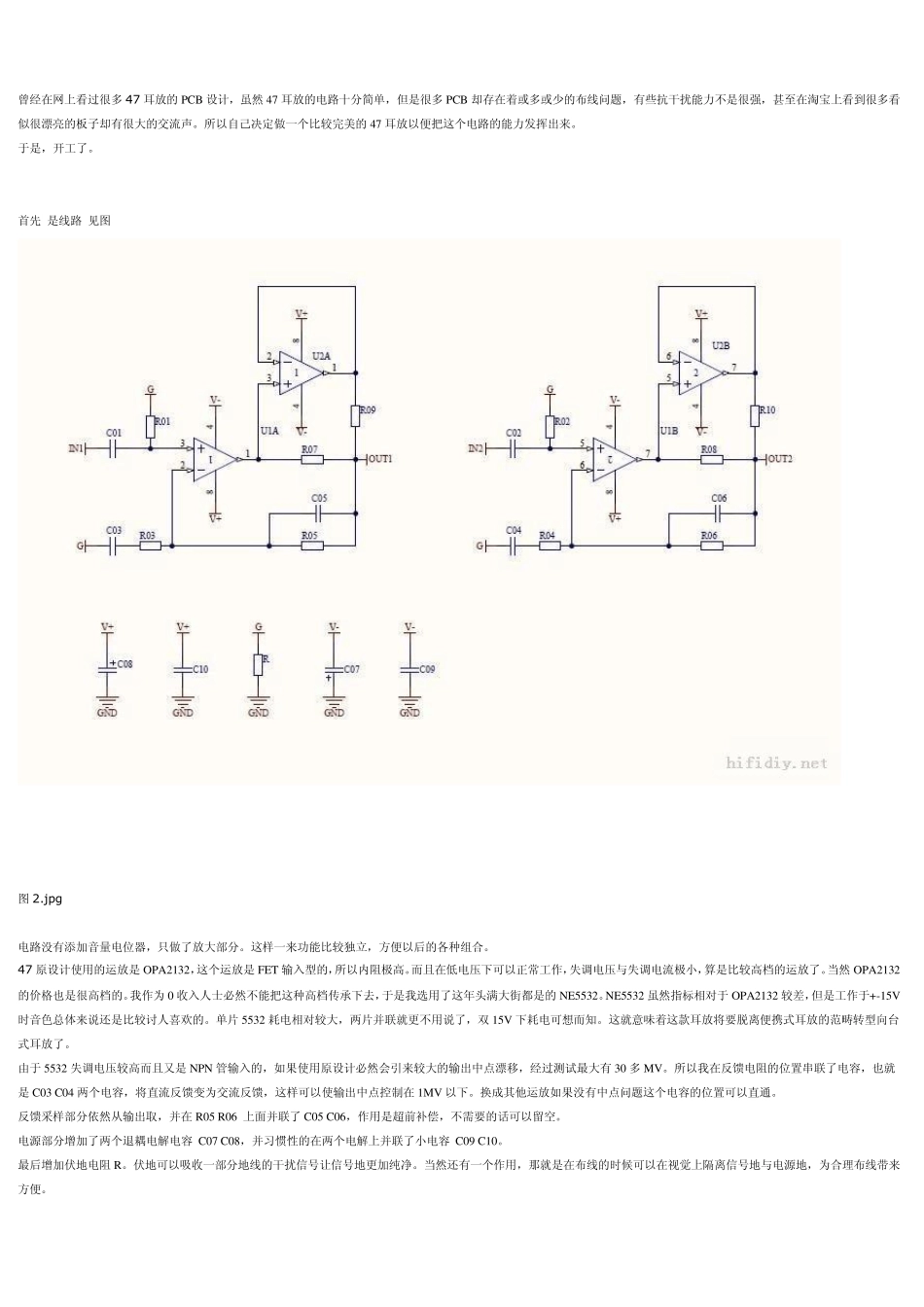

47 耳放 完整版 (2010 年参赛作品) 发布: 2010-12-07 23:12 | 作者: 虫虫小林 | 来源: 中国音响DIY-Hifidiy.net 网通发贴表示压力很大 之前一直折腾功放听桌面音箱,半年前忽然打算用用耳机了,于是入了森海的H D 595。 虽然50 欧的阻抗不算高,但是要发挥出设备的实力耳放还是少不了的。 所以,决定自己动手做一个耳放。 这期间参考了大量关于耳放的资料,最终决定以47 耳放电路为基础并加以改进制作一个比较完美的耳机放大器。便动手做了起来。 下面分贴发一下耳放各部分的设计和制作过程个大家分享。、 因为本人对电路没有进行过系统的学习 文章中存在大量文字存在自己的主观性理解 可能错在大量问题 希望高手及时指出 虫虫小林 2010-12-07 23:12:49 一 放大部分 47 耳放是一位外国人设计的电路,电路如图。 图 1.gif 因为电路中有较多以47 为参数的元件所以称作47 耳放。 传说中的47 耳放结构其实是很简单的, 第一级运放进行负反馈控制放大倍数进行比例放大, 第二个运放进行电压跟随,降低放大器内阻,增加了输出电流,并做声音修饰。 两个运放输出经过两个47 欧匀流电阻输出致耳机。 因为反馈取样点在 47 电阻之后,所以不用考虑电阻带来的损耗。 曾经在网上看过很多47 耳放的PCB 设计,虽然47 耳放的电路十分简单,但是很多PCB 却存在着或多或少的布线问题,有些抗干扰能力不是很强,甚至在淘宝上看到很多看似很漂亮的板子却有很大的交流声。所以自己决定做一个比较完美的47 耳放以便把这个电路的能力发挥出来。 于是,开工了。 首先 是线路 见图 图 2.jp g 电路没有添加音量电位器,只做了放大部分。这样一来功能比较独立,方便以后的各种组合。 47 原设计使用的运放是OPA2132,这个运放是FET 输入型的,所以内阻极高。而且在低电压下可以正常工作,失调电压与失调电流极小,算是比较高档的运放了。当然OPA2132的价格也是很高档的。我作为 0 收入人士必然不能把这种高档传承下去,于是我选用了这年头满大街都是的NE5532。NE5532 虽然指标相对于 OPA2132 较差,但是工作于+-15V时音色总体来说还是比较讨人喜欢的。单片 5532 耗电相对较大,两片并联就更不用说了,双 15V 下耗电可想而知。这就意味着这款耳放将要脱离便携式耳放的范畴转型向台式耳放了。 由于 5532 失调电压较高而且又是NPN 管输入的,如果使用原设计必然会引来较大的输出中点漂移,经过测...
