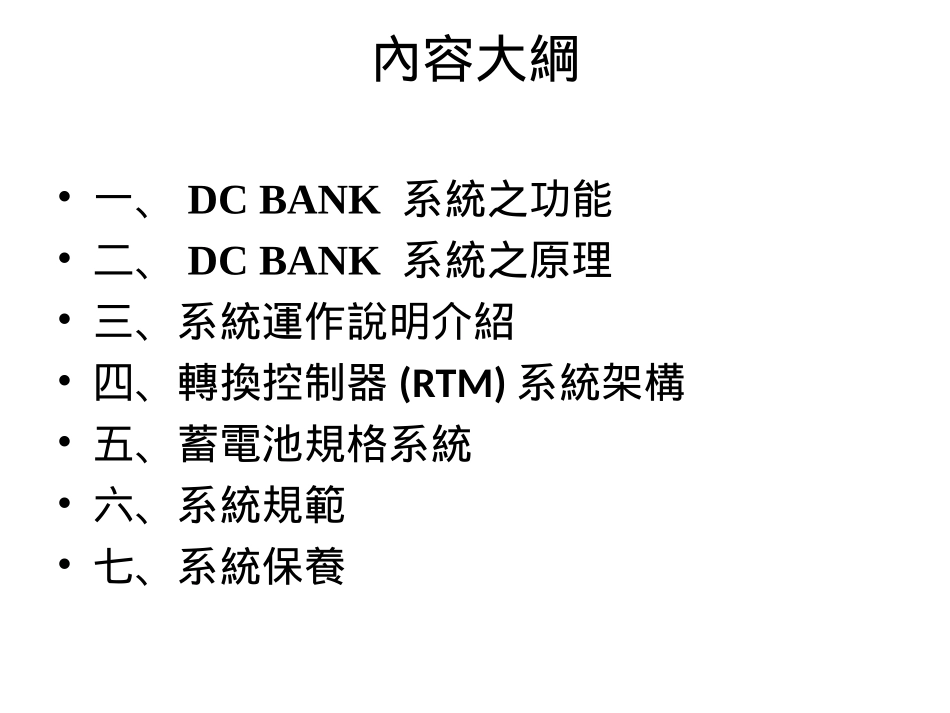

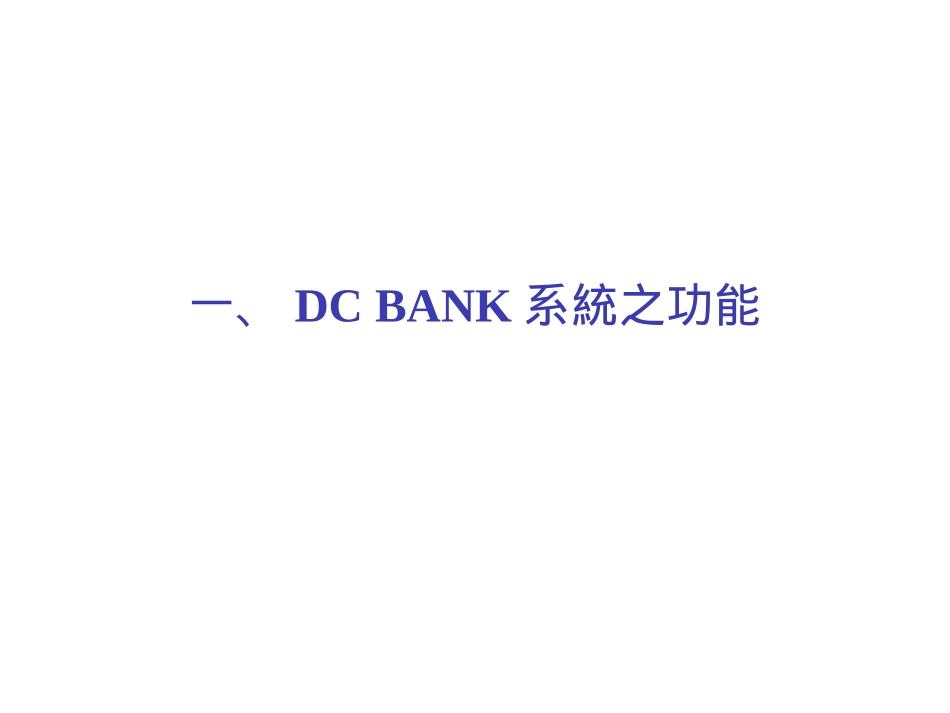

厂务系统：DCBANK系统简介內容大綱•一、DCBANK系統之功能•二、DCBANK系統之原理•三、系統運作說明介紹•四、轉換控制器(RTM)系統架構•五、蓄電池規格系統•六、系統規範•七、系統保養一、DCBANK系統之功能DCBANK之功能1.DC_BANK系統適用於具有ＤＣ支援之變頻器系列產品之不斷電支援要求。2.DC_BANK系統包含轉換控制器盤(RTM)、充電盤(CHARGER)電池組(BATTERYRACK)、變頻器(INVERTER)，以提供高可靠度而且不斷電的電源給重要負載使用。3.DC_BANK系統採並聯供電設計，能在系統完全不停市電且不影響設備運轉的條件下，可獨立維修保養測試DC_BANK各項設備。二、DCBANK系統之原理DCBANK之原理2-1.本系統由變頻器，直流轉換控制器，充電機，直流蓄電池等所構成。供電系統將480V60Hz之交流電源，經整流轉換為高壓之直流，以對接於高壓系統上之備用電池保養充電，以期在交流電源停電或異常時能繼續提供純淨可靠之直流電源給負載使用，換言之，高壓直流充電系統為負載設備提供了一組可靠穩定而且不斷電式之電源，可供特殊用途之電力設備使用。(如附圖一,二)2-2.正常供電時，變頻器使用台電三相電力運轉，充電機並對電池進行充電(浮動充電)。2-3.直流轉換控制系統並隨時監控供電之品質，以確保設備正常運轉。當供電異常(低電壓或斷電)時，電池電力立即經由轉換控制供電至變頻器維持設備正常運轉。2-4.當供電恢復正常運轉時，轉換控制系統立即停止直流供電，恢復正常電力運轉。充電機並對電池進行充電(浮動充電)以補足動力。DCBANK之原理(CHARGER&RTM)單線圖(如附圖,一)DCBANK之原理單線圖(如附圖,二)三、系統運作說明介紹3-1.商用交流電源經隔離變壓器降壓後，由模組化之全機式SCR做全機相位控制，利用相角切割原理，達到定電壓(流)之要求。(如附圖,三)3-2.為求直流電壓平滑化，利用L-C濾波器將波形整形平滑，以降低漣波。(如附圖,四)3-3.充電機為求電池壽命之延長，設有定時器控制均充/浮充切換。3-4.因為過電流充電易導致電池壽命減短，故另設有定電流充電功能，以達到電壓定電流相互配合之最佳模式延長電池的使用壽命。3-5.充電器/整流器是將市電的交流電源轉換成電池所需的直流電，充電器/整流器應是相位控制型的三相整流器，其組成元件必須是全固態的，而且必須具有定電壓/定電流控制的功能，以配合電池之充電特性。系統運作說明介紹系統運作說明介紹(附圖三)系統運作說明介紹(如附圖四)系統運作說明介紹3-6.電器/整流器的交流輸入電源，必須經由NFB保護，同時其整流電橋需具有過載保護及雜訊濾波器之設計，和半導體專用熔絲保護，整流器最高運轉溫度:矽控整子65℃，二極體90℃。3-7.當電力供應正常時直接對電池以浮動充電(將電能儲存在電池內部)。3-8.本系統的設計應使其在下列各種狀況下，均能持續提供穩定的電源給重要負載使用，而且系統在不同狀況間的轉換，都必須完全不影響負載的運作。3-9.市電正常的狀況當市電正常時，市電經由變頻器轉換成PWM的交流電供負載使用，同時經由充電器/整流器轉換成精確穩定之直流電，對電池組進行充電，以保持電池組維持在飽和充電的狀態。3-10.市電停電的狀況市電停電時，備用的電池組即經由轉換器，繼續供給變頻器轉換成負載所需的PWM交流電，供電時間長短視電池的型號及數量而定。3-11.市電恢復的狀況當市電由停電再度恢復正常供電時，充電器/轉換器/變頻器將自動恢復，同時對電池組充電，所有的動作必須由系統自動執行，且不會對負載有所影響。3-12.系統維護的狀況本系統需停機維護時，可完全自市電及負載隔離，此時即能執行維護工作，完全不會影響負載的運作。系統運作說明介紹系統運作說明介紹•3-13.電池組維護的狀況•本系統需附有電池斷路器，當電池要維護時，能使電池組和系統完全隔離，以確保維護人員之安全。當電池組切離維護時，本系統仍能正常運轉，完全不影響負載的運作。系統運作說明介紹(HIM控制面板)HIM控制面板1.運轉狀態指示燈2.電流錶3.頻率指示器4.手動頻率調整器人機介面5.手動/自動切換鈕6.手動面盤OFF7.手動面盤ON8.INV/AUTOBYPASS/SMC切換鈕PS:目前運轉狀態為(8)INV/AUTOBYPASS/SMC1.當壓降系統時，會自動切至DCBANK...
