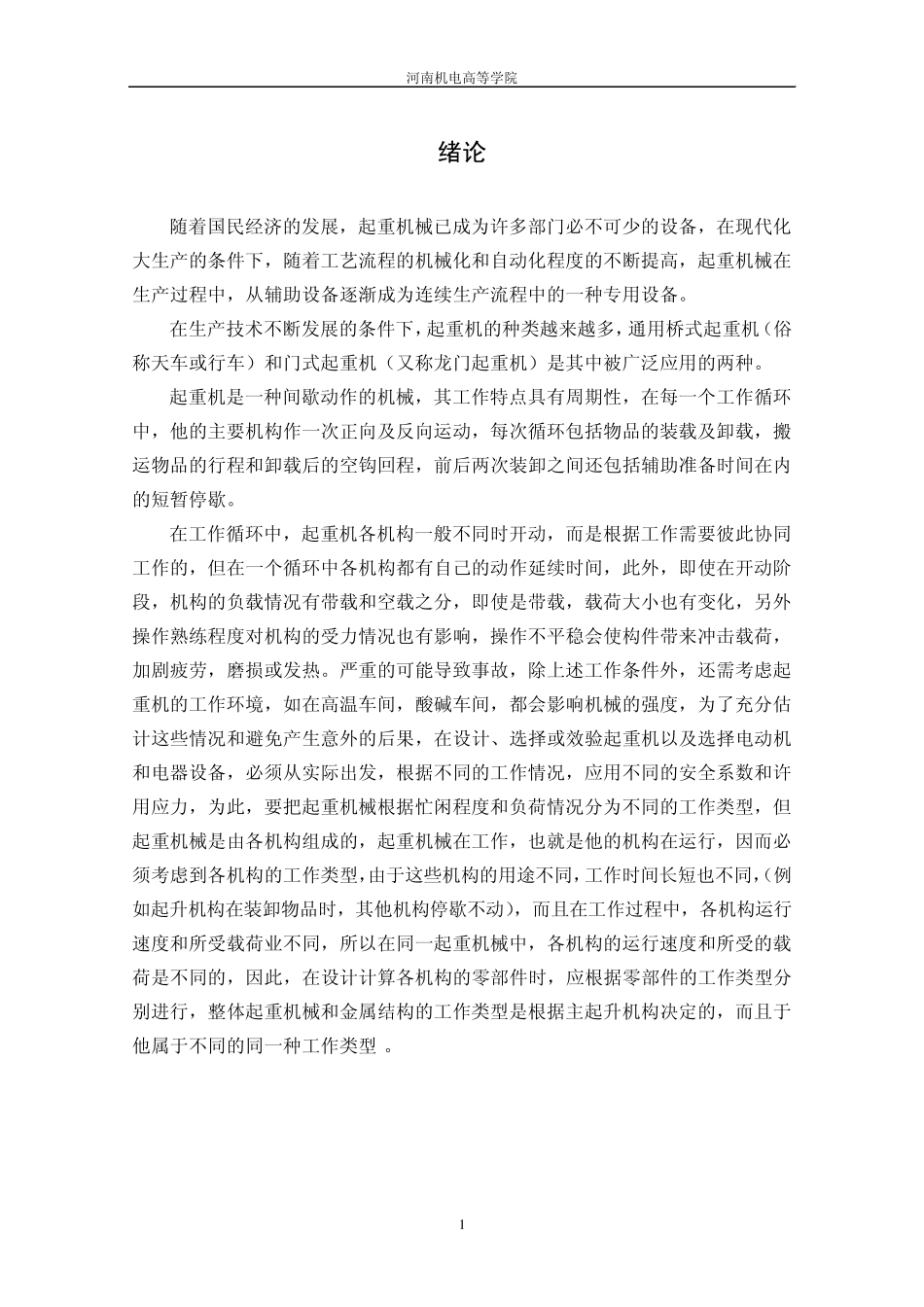

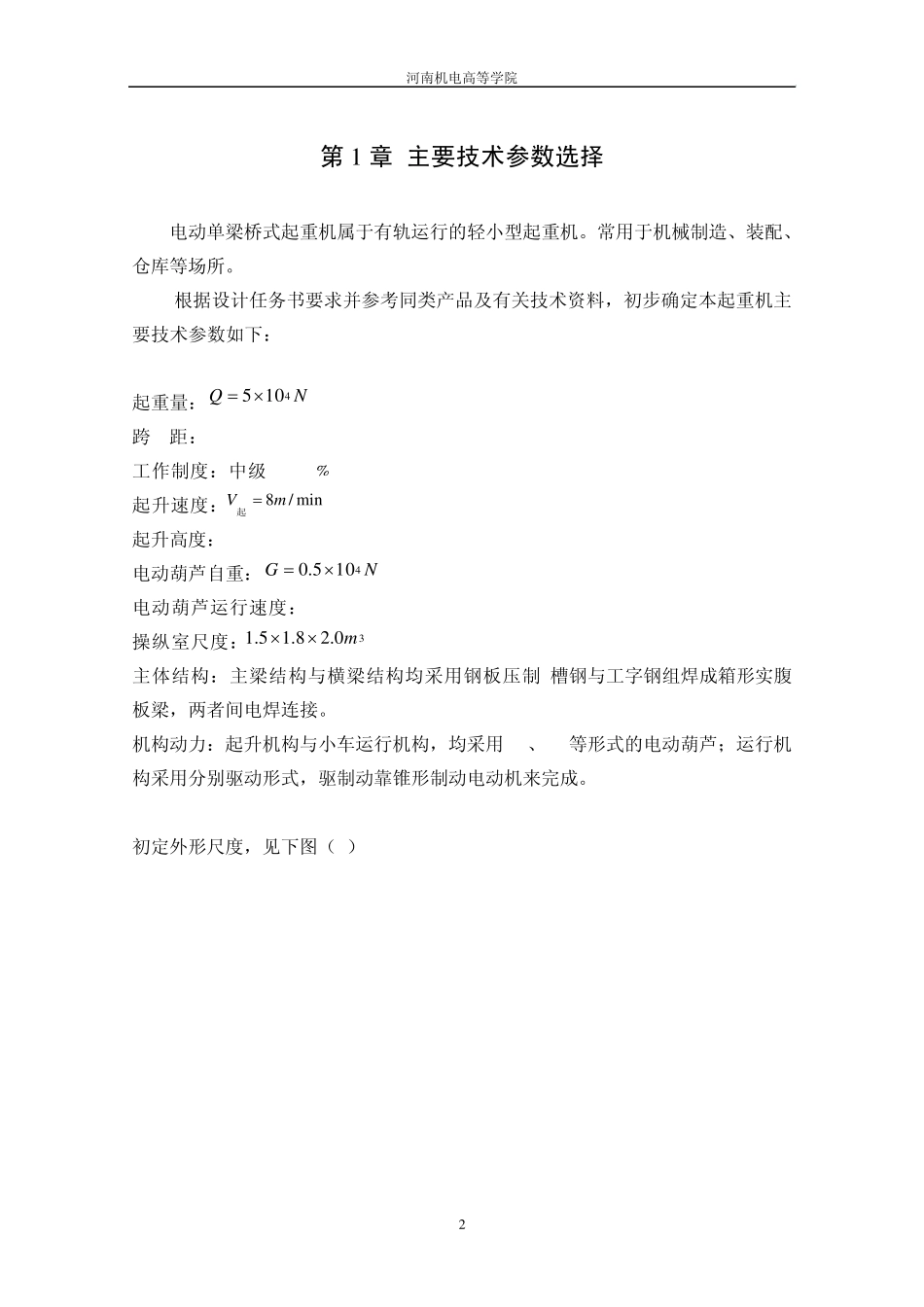

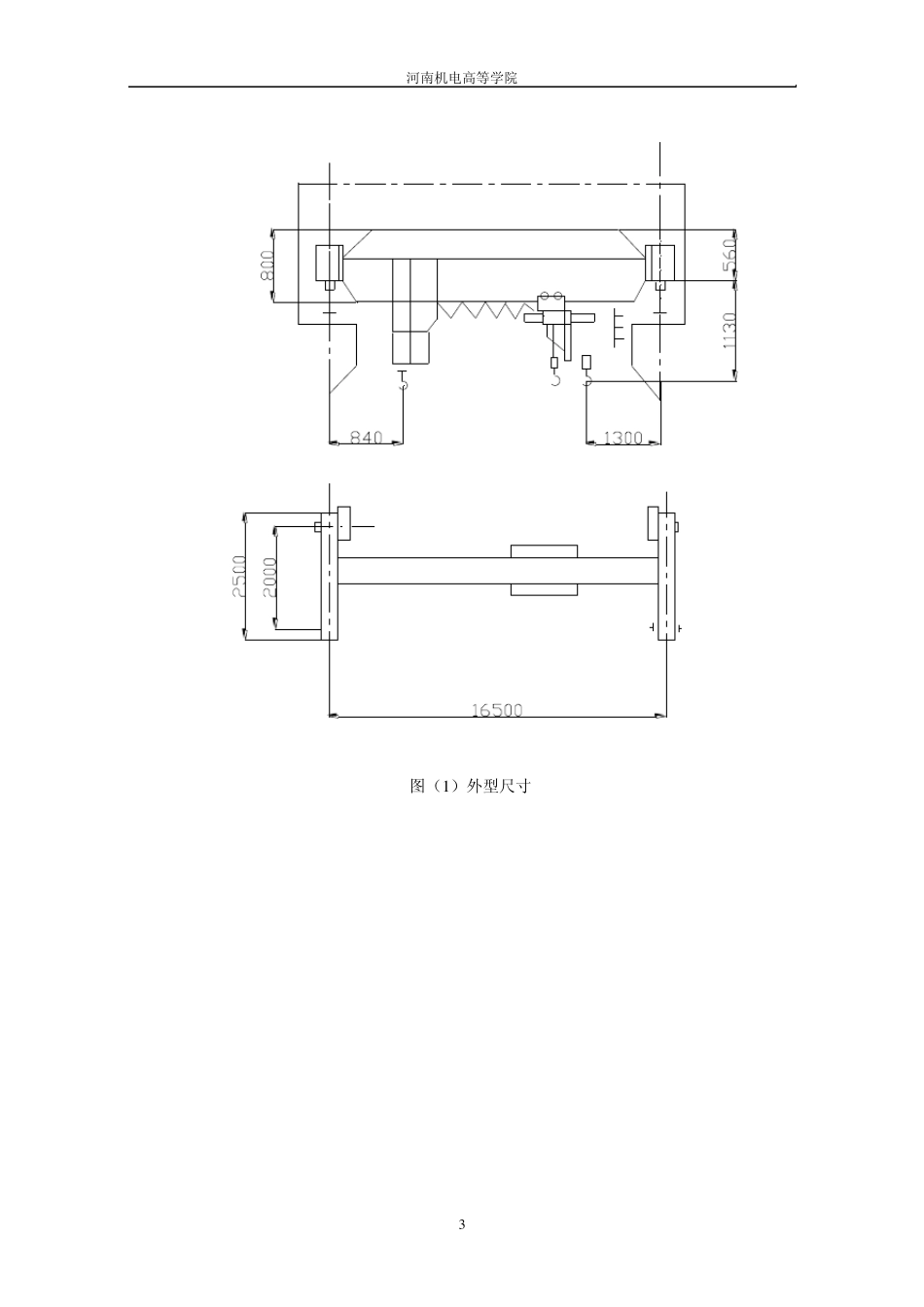

河南机电高等学院 1 绪论 随着国民经济的发展,起重机械已成为许多部门必不可少的设备,在现代化大生产的条件下,随着工艺流程的机械化和自动化程度的不断提高,起重机械在生产过程中,从辅助设备逐渐成为连续生产流程中的一种专用设备。 在生产技术不断发展的条件下,起重机的种类越来越多,通用桥式起重机(俗称天车或行车)和门式起重机(又称龙门起重机)是其中被广泛应用的两种。 起重机是一种间歇动作的机械,其工作特点具有周期性,在每一个工作循环中,他的主要机构作一次正向及反向运动,每次循环包括物品的装载及卸载,搬运物品的行程和卸载后的空钩回程,前后两次装卸之间还包括辅助准备时间在内的短暂停歇。 在工作循环中,起重机各机构一般不同时开动,而是根据工作需要彼此协同工作的,但在一个循环中各机构都有自己的动作延续时间,此外,即使在开动阶段,机构的负载情况有带载和空载之分,即使是带载,载荷大小也有变化,另外操作熟练程度对机构的受力情况也有影响,操作不平稳会使构件带来冲击载荷,加剧疲劳,磨损或发热。严重的可能导致事故,除上述工作条件外,还需考虑起重机的工作环境,如在高温车间,酸碱车间,都会影响机械的强度,为了充分估计这些情况和避免产生意外的后果,在设计、选择或效验起重机以及选择电动机和电器设备,必须从实际出发,根据不同的工作情况,应用不同的安全系数和许用应力,为此,要把起重机械根据忙闲程度和负荷情况分为不同的工作类型,但起重机械是由各机构组成的,起重机械在工作,也就是他的机构在运行,因而必须考虑到各机构的工作类型,由于这些机构的用途不同,工作时间长短也不同,(例如起升机构在装卸物品时,其他机构停歇不动),而且在工作过程中,各机构运行速度和所受载荷业不同,所以在同一起重机械中,各机构的运行速度和所受的载荷是不同的,因此,在设计计算各机构的零部件时,应根据零部件的工作类型分别进行,整体起重机械和金属结构的工作类型是根据主起升机构决定的,而且于他属于不同的同一种工作类型 。 河南机电高等学院 2 第1 章 主要技术参数选择 电动单梁桥式起重机属于有轨运行的轻小型起重机。常用于机械制造、装配、仓库等场所。 根据设计任务书要求并参考同类产品及有关技术资料,初步确定本起重机主要技术参数如下: 起重量:NQ4105 跨 距:L=16.5 m 工作制度:中级JC 25﹪ 起升速度:min/8mV起 起升高度:H = 9m 电动葫芦自...
