5款较常用的电子管前级制作电路图

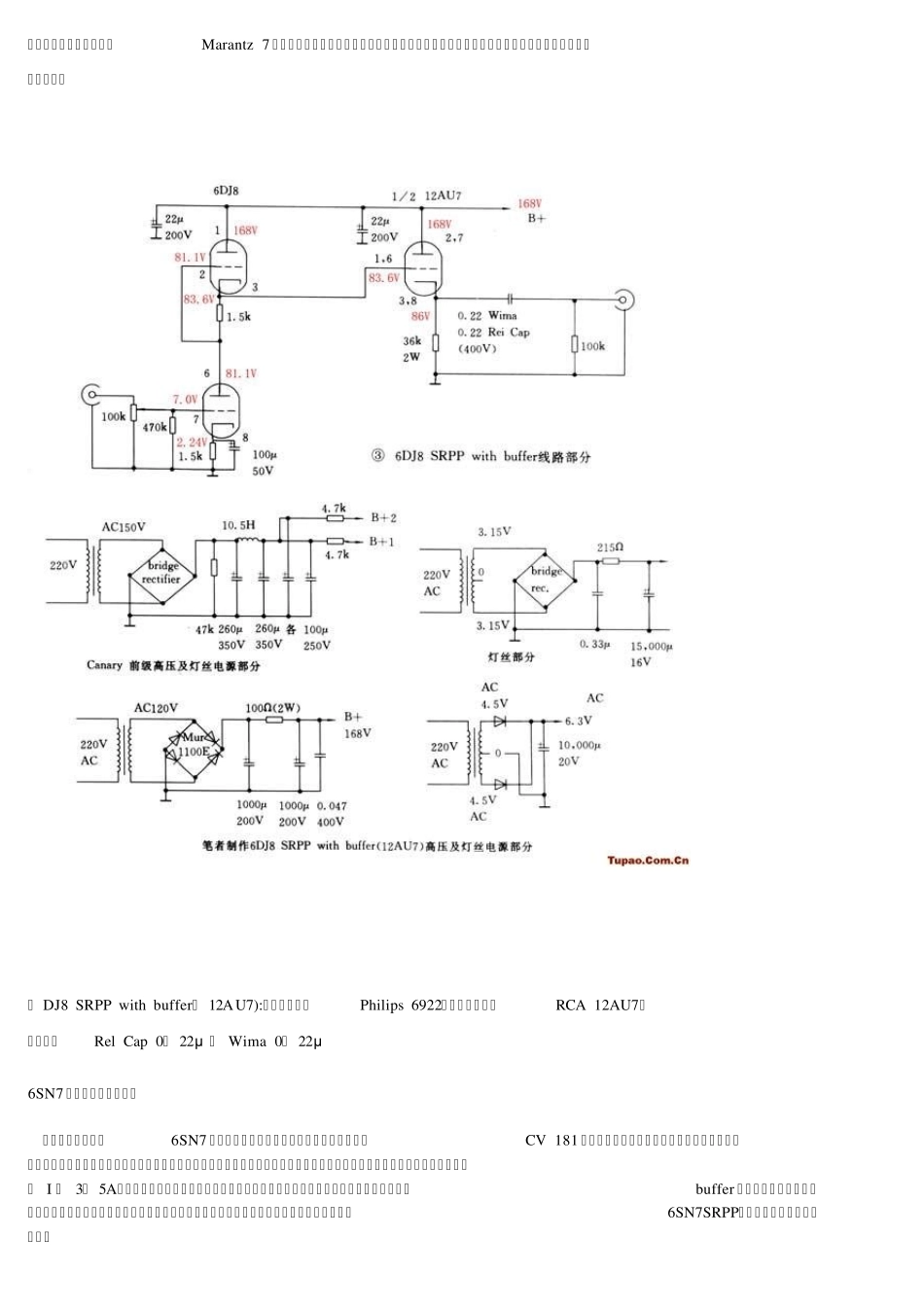

5 款较常用的电子管前级制作电路图 第一款介绍为1/2 6DJ8 电子管作一级共阴极放大，见图①。由於是实验关系，只求了解各线路的特性及优缺点，也为求简单易制成功，除此机外，全不设稳压线路，特别是高压，相信在一般聆听环境，区别不会太显著，当然是设稳压电路更好。零件方面，除交连电容用较佳品种如VitaminQ、 Rel Cap、 Wima 外；电阻除了6DJ8SRPP 用东京光音外，其他均用0． 5元一只货色；整流管用Mur1100E；电源变压器分别高低压各用一只，每只约10 到 20 元，效果也算好。另外，以下各比试结论均只以300B 单端电子管后级及KEF IS 3／ 5A 为配搭器材，结论当然有其局限性。本线路简单易制，不失为初学者入门之选，成功率极高，也可尝试校声乐趣，即改变输出电容数值，改变负载电阻数值或加设负反馈等。交连电容牌子方面，曾以300B 后级最后交连至强放电子管的位置作试听，试用了Mitppmfx、 RelCappp、 Kimber 及 Vitamin Q，结果是Mit 音质细微通透，但却欠了动态；Rel Cap 声厚而有力；Kimber 音色通透高贵；SpragueVita-rain Q 则醇厚顺滑兼备，泛音丰富，而动态也最好，表现最全面。笔者喜用一些旧的Vitamin0，因不用煲而数值也十分准确。音效方面，此机背景 聆静，音质通透，分析力高，全频表现算平均，力度及控制力一般，但却少了厚度及顺滑音色，声底偏向干及清。曾试用1． 8mA 及 4． 5mA 作偏流，高偏流时声音较细致。笔者未试过加入负反馈，读者可自行尝试，听声选择合乎自己的音色。要注意反馈电阻要接到栅极而不是阴极，因一级共阴极放大输出波形是反相的，如接人阴极，便会使阴极电位下降，相对地是栅极电位提高了而形成正反馈，这区别於两极共阴极放大电路把反馈电阻接回第一级阴极。 6DJ8 一级共阴极放大，输出电容并了多只 Wim a 电容 6SN7 SRPP 线路 第二款是6SN7SRPP 线路，相信不少读者试制过此线路，见图②。名为分路调节推挽线(Shunt regulated push-pull)，一般人相信该线路有下列优点：失真率低、线性度优良、放大率高、过荷量宽及输出阻抗低等。原理是下级电子管为共阴极，其增益取决於屏极阻抗，大部分发生於上级电子管身上，上级电子管为一恒流源，作为下级电子管的有源负载，另外，也作为一阴极跟随器，信号由下级电子管屏极输送至上级电子管栅极。R1 及 R2 均为同值。但上级电子管绝对不是能达到百分百的恒流目的，故后期有Mufollower 线路的发明，日后再与...
