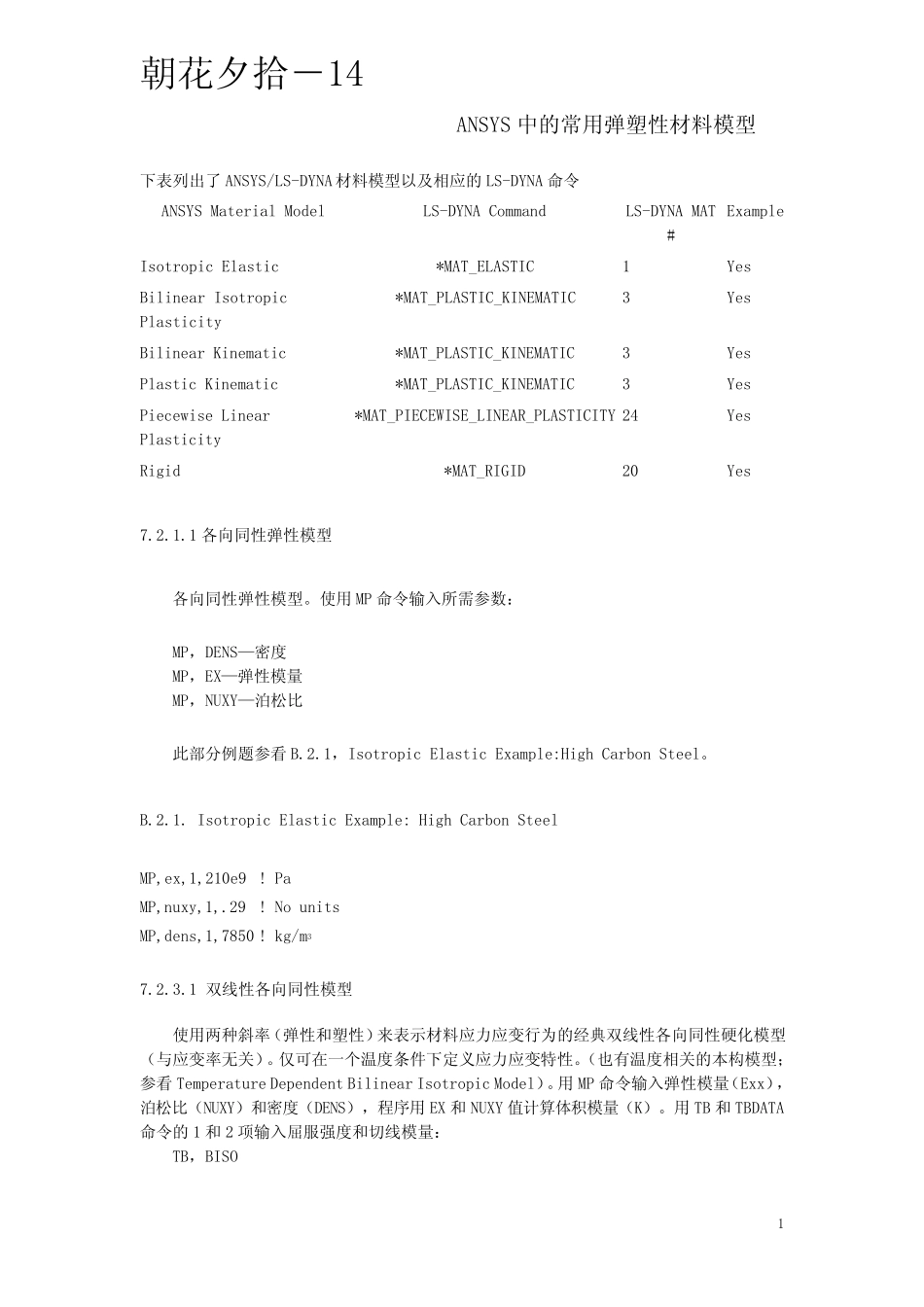

朝花夕拾－14 ANSYS 中的常用弹塑性材料模型 1 下表列出了ANSYS/LS-DYNA 材料模型以及相应的LS-DYNA 命令 ANSYS Material Model LS-DYNA Command LS-DYNA MAT # ExampleIsotropic Elastic *MAT_ELASTIC 1 Yes Bilinear Isotropic Plasticity *MAT_PLASTIC_KINEMATIC 3 Yes Bilinear Kinematic *MAT_PLASTIC_KINEMATIC 3 Yes Plastic Kinematic *MAT_PLASTIC_KINEMATIC 3 Yes Piecewise Linear Plasticity *MAT_PIECEWISE_LINEAR_PLASTICITY 24 Yes Rigid *MAT_RIGID 20 Yes 7.2.1.1 各向同性弹性模型 各向同性弹性模型。使用MP 命令输入所需参数： MP，DENS—密度 MP，EX—弹性模量 MP，NUXY—泊松比 此部分例题参看 B.2.1，Isotropic Elastic Example:High Carbon Steel。 B.2.1. Isotropic Elastic Example: High Carbon Steel MP,ex,1,210e9 ! Pa MP,nuxy,1,.29 ! No units MP,dens,1,7850 ! kg/m3 7.2.3.1 双线性各向同性模型 使用两种斜率（弹性和塑性）来表示材料应力应变行为的经典双线性各向同性硬化模型（与应变率无关）。仅可在一个温度条件下定义应力应变特性。（也有温度相关的本构模型；参看 Temperature Dependent Bilinear Isotropic Model）。用MP 命令输入弹性模量（Exx），泊松比（NUXY）和密度（DENS），程序用EX 和 NUXY 值计算体积模量（K）。用TB 和 TBDATA命令的1 和 2 项输入屈服强度和切线模量： TB，BISO 朝花夕拾－14 ANSYS 中的常用弹塑性材料模型 2TBDATA，1，Yσ（屈服应力） TBDATA，2，tanE（切线模量） 例题参看B.2.7,Bilinear Isotropic Plasticity Example：Nickel Alloy。 B.2.7. Bilinear Isotropic Plasticity Example: Nickel Alloy MP,ex,1,180e9 ! Pa MP,nuxy,1,.31 ! No units MP,dens,1,8490 ! kg/m3 TB,BISO,1 TBDATA,1,900e6 ! Yield stress (Pa) TBDATA,2,445e6 ! Tangent modulus (Pa)7.2.3.5 双线性随动模型 （与应变率无关）经典的双线性随动硬化模型，用两个斜率（弹性和塑性）来表示材料的应力应变特性。用MP 命令输入弹性模量（Exx），密度（DENS）和泊松比（NUXY）。可以用TB，BKIN 和 TBDATA 命令中的1-2 项输入屈服强度和切线模量： TB，BKIN TBDATA，1，Yσ（屈服应力） TBDATA，2，tanE（切线模量） 例题参看B.2.10，Bilinear Kinema...
