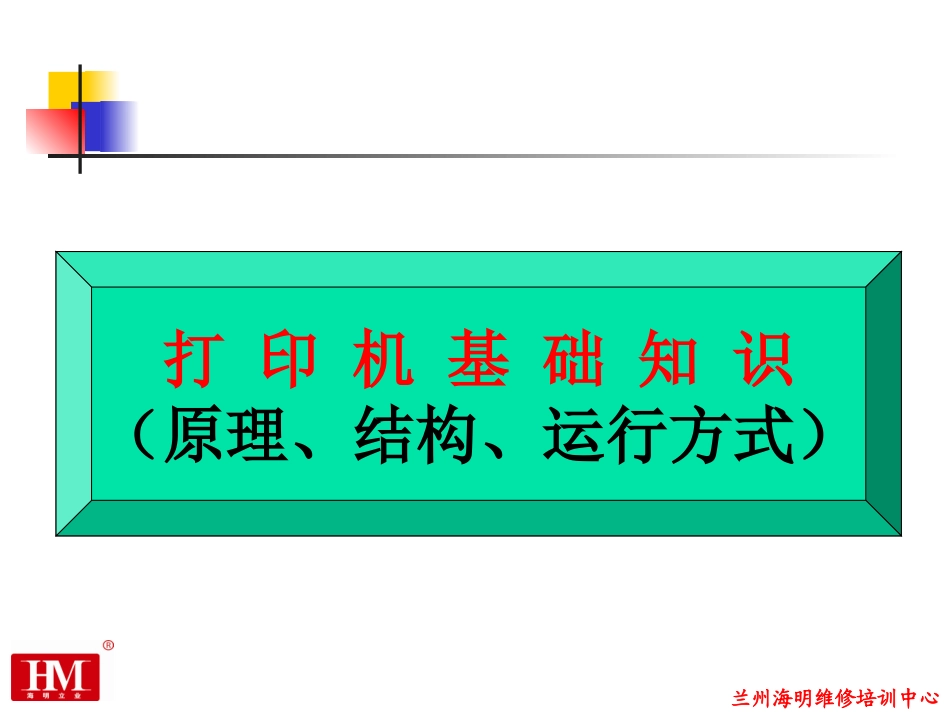

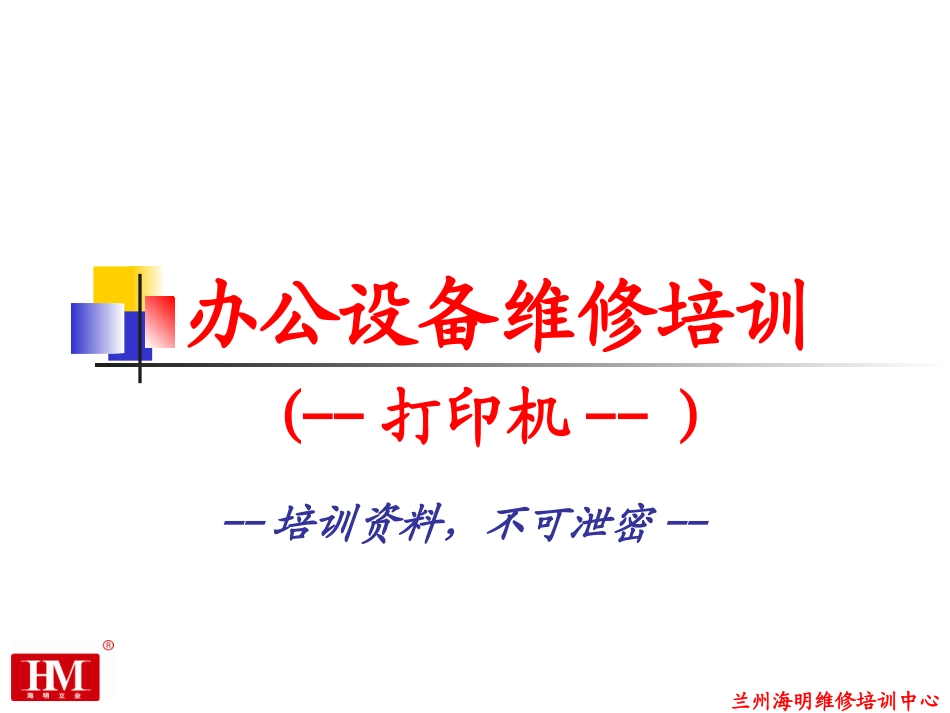

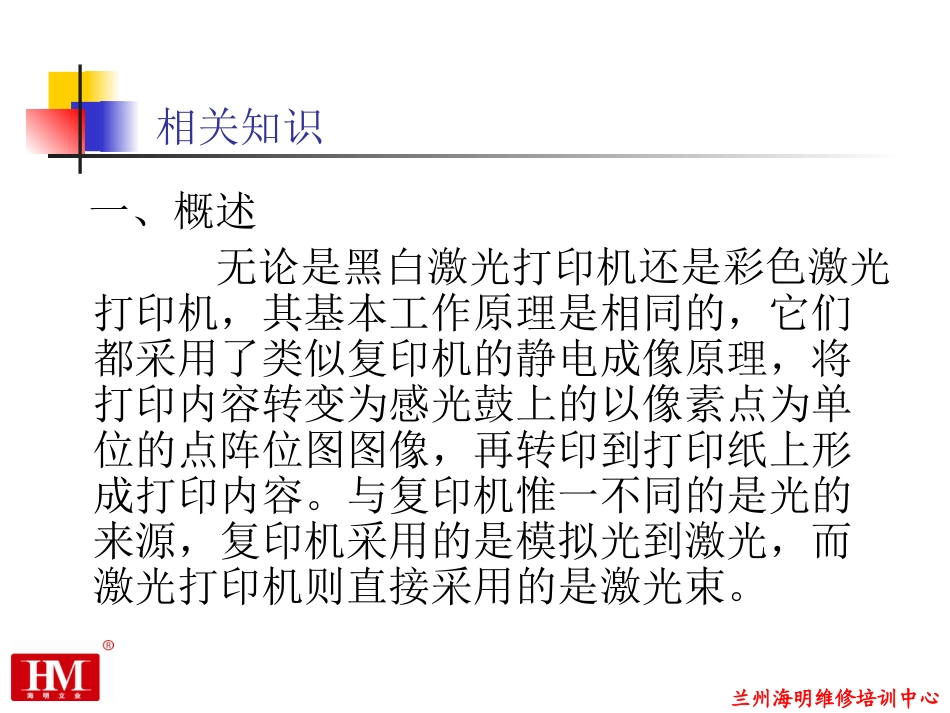

兰州海明维修培训中心办公设备维修培训--培训资料，不可泄密--(--打印机--）兰州海明维修培训中心打印机基础知识（原理、结构、运行方式）兰州海明维修培训中心相关知识一、概述无论是黑白激光打印机还是彩色激光打印机，其基本工作原理是相同的，它们都采用了类似复印机的静电成像原理，将打印内容转变为感光鼓上的以像素点为单位的点阵位图图像，再转印到打印纸上形成打印内容。与复印机惟一不同的是光的来源，复印机采用的是模拟光到激光，而激光打印机则直接采用的是激光束。兰州海明维修培训中心相关知识从功能结构上，激光打印机分为打印引擎和打印控制器2大部分。激光打印机的打印引擎由Canon、Minolta（美能达）、Xerox、Brother、Samsung、Hitachi（日立）等少数几个引擎生产厂商提供。而打印机厂商则是向引擎厂商购买或者定制打印引擎，根据引擎设计控制器和打印驱动，从而完成整个打印机的设计和生产。这就是形成目前激光打印机领域的打印引擎和打印整机2级市场的原因。兰州海明维修培训中心基本原理二、原理在激光打印机中，打印控制器的作用是与计算机通过接口或网络进行通讯，接收计算机发送的控制和打印信息，同时向计算机传送打印机的状态。打印引擎在打印控制器的控制下、将接收到的打印内容转印到打印纸上。因此打印控制器和打印引擎的性能和质量影响了整个打印机的性能和质量，这也是目前市场上采用相同引擎的激光打印机，而产品出现性能差异的重要原因。兰州海明维修培训中心基本原理所有的打印控制器都是一台功能完整的计算机，它基本都包括了通讯接口、处理器、内存和控制接口4大基本功能模块，一些高端机型还配置了硬盘等大容量存储器。通讯接口负责与计算机进行数据通讯；内存用以存储接收到的打印信息和解释生成的位图图像信息；控制接口负责引擎中的激光扫描器、电机等部件的控制和打印机面板的输入输出信息控制;而处理器是控制器的核心，所有的数据通讯、图像解释和引擎控制工作都由处理器完成。兰州海明维修培训中心基本原理由于各打印机采用的控制方式和控制语言不同，对打印控制器的配置和性能要求也不同，如采用PCL和PostScript语言的打印机，由于计算机和打印机之间采用了标准的页面描述语言，来进行打印信息的传送，在打印机中，要将接收到的来自计算机中使用的标准语言，来描述打印信息并解释成打印引擎可以接收的光栅位图图像信息。打印控制器的性能和内存大小直接会对整个打印机的性能产生影响，因此这样的打印机对打印控制器中的处理器的速度和内存大小要求非常高兰州海明维修培训中心基本原理而GDI打印机采用的页面描述语言有所不同，其在打印过程中，在计算机中完成打印内容到光栅位图图像信息的解释并直接传送到打印机中，因此打印机中的打印控制器主要是存储接收到的光栅位图图像，并控制打印引擎完成打印。由于不需要承担复杂的图像解释工作，GDI打印机对打印控制器的性能要求相对比较低。兰州海明维修培训中心基本原理三、结构打印引擎的结构见上图，它包括了成像激光器、电器驱动板、鼓组件、粉组件、热定影印单元和走纸机构等几大部分组成。兰州海明维修培训中心基本原理在工作过程中，打印控制器中光栅位图图像数据转换为激光扫描器的激光束信息，通过反射棱镜对感光鼓充电，感光鼓表面就形成了以正电荷表示的与打印图像完全相同的图像信息，然后吸附碳粉盒中的碳粉颗粒，形成了感光鼓表面的碳粉图像。而打印纸在与感光鼓接触前被一充电单元充满负电荷，当打印纸走过感光鼓时，由于正负电荷相互吸引，感光鼓的碳粉图像就转印到打印纸上。经过热定影单元加热使碳粉颗粒完全与纸张纤维吸附，形成了打印图像。兰州海明维修培训中心运行结构四、结构系统作用激光打印机一般分成6大系统：1、PowerSystem(供电系统)2、DCcontrollerSystem(直流控制系统)3、FormatterSystem(接口系统)4、Laser/ScannerSystem(激光扫描系统)5、ImageFormationSystem(成像系统)6、Pick-up/FeedSystem(搓纸系统)。兰州海明维修培训中心运行结构（一）、PowerSystem（供电系统）供电系统作用于其它5个系统，根据需要，输入的交流电被调控为高压、低压、直流电。...
