7防爆及矿用一般型产品通用要求

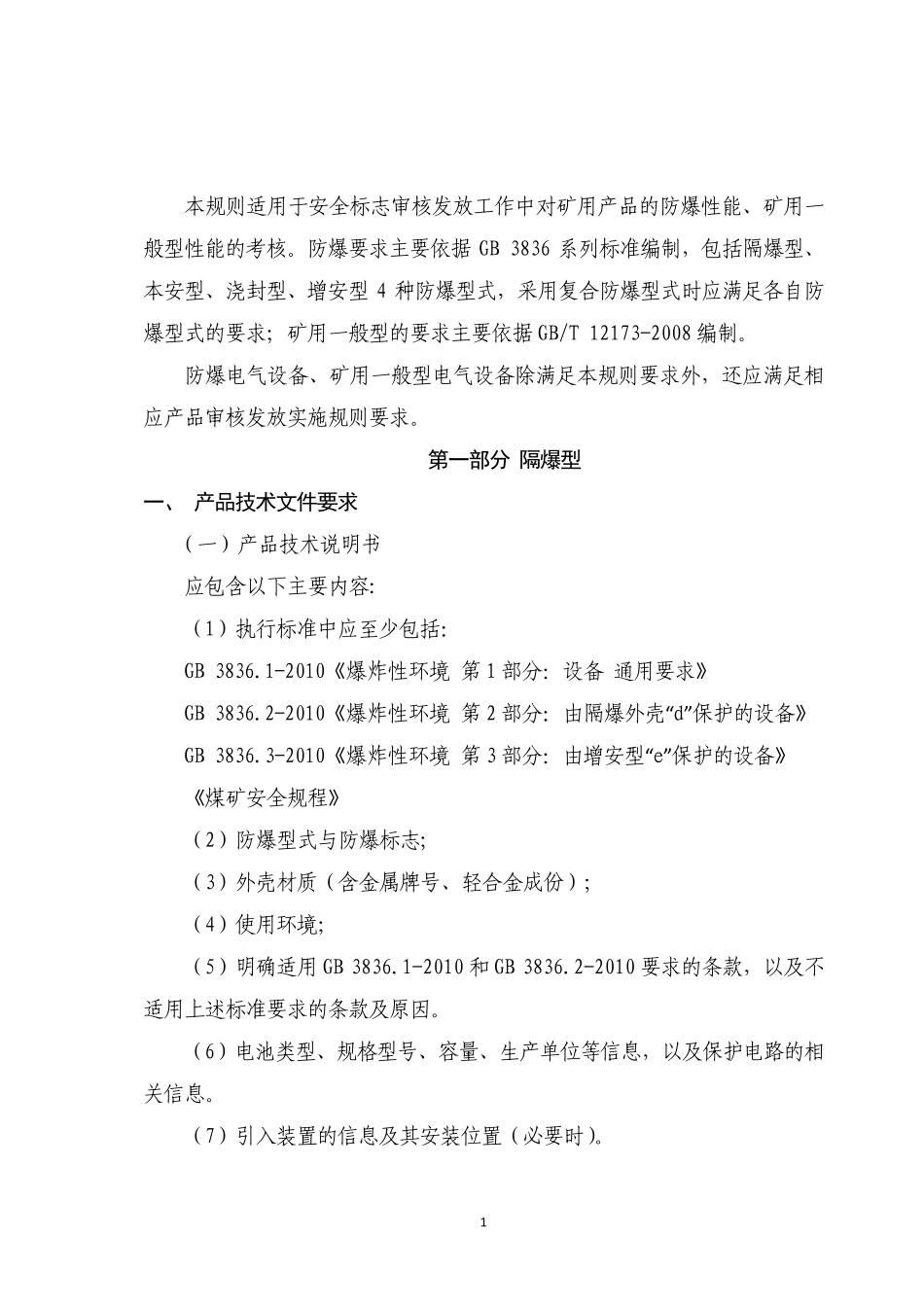

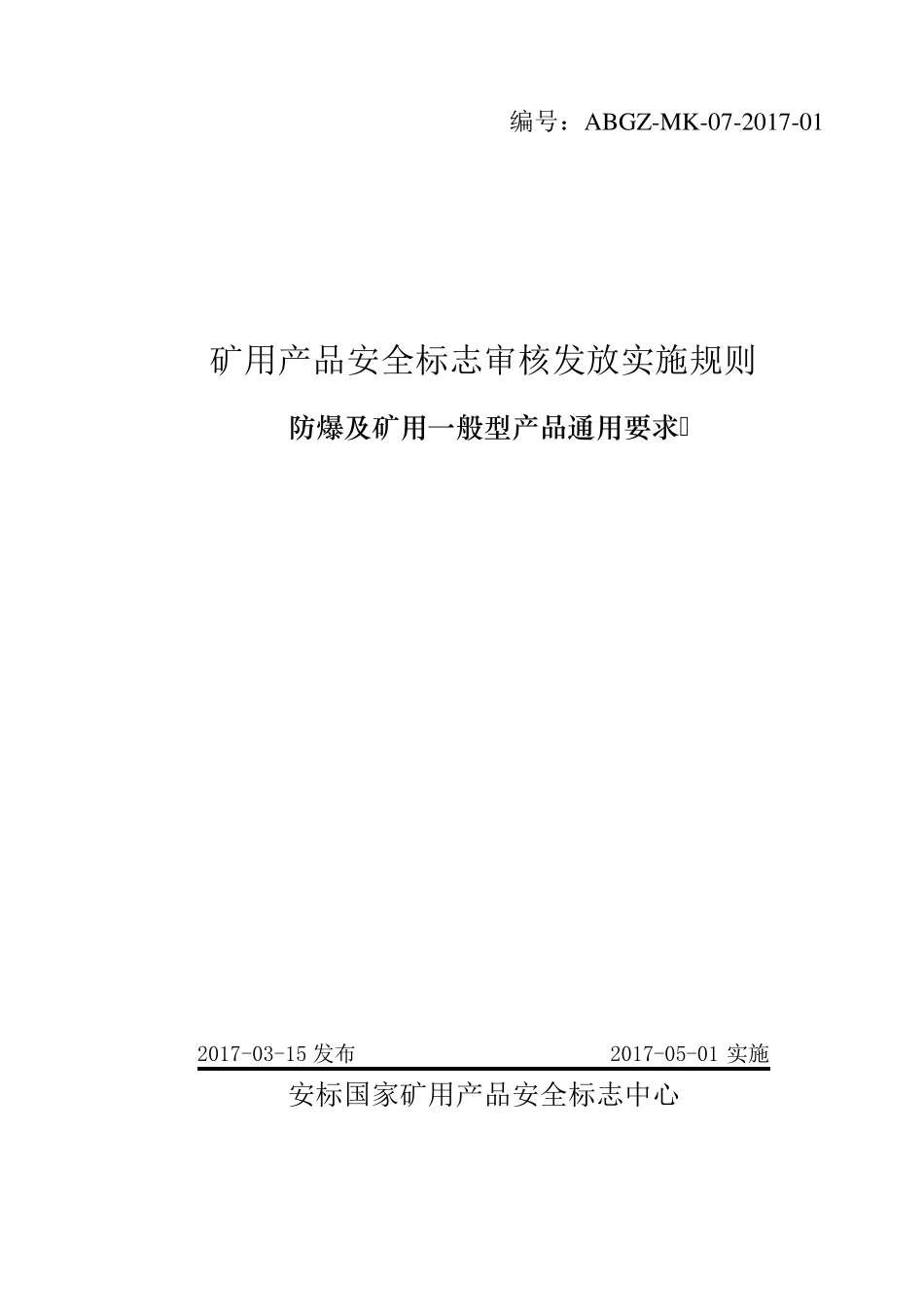

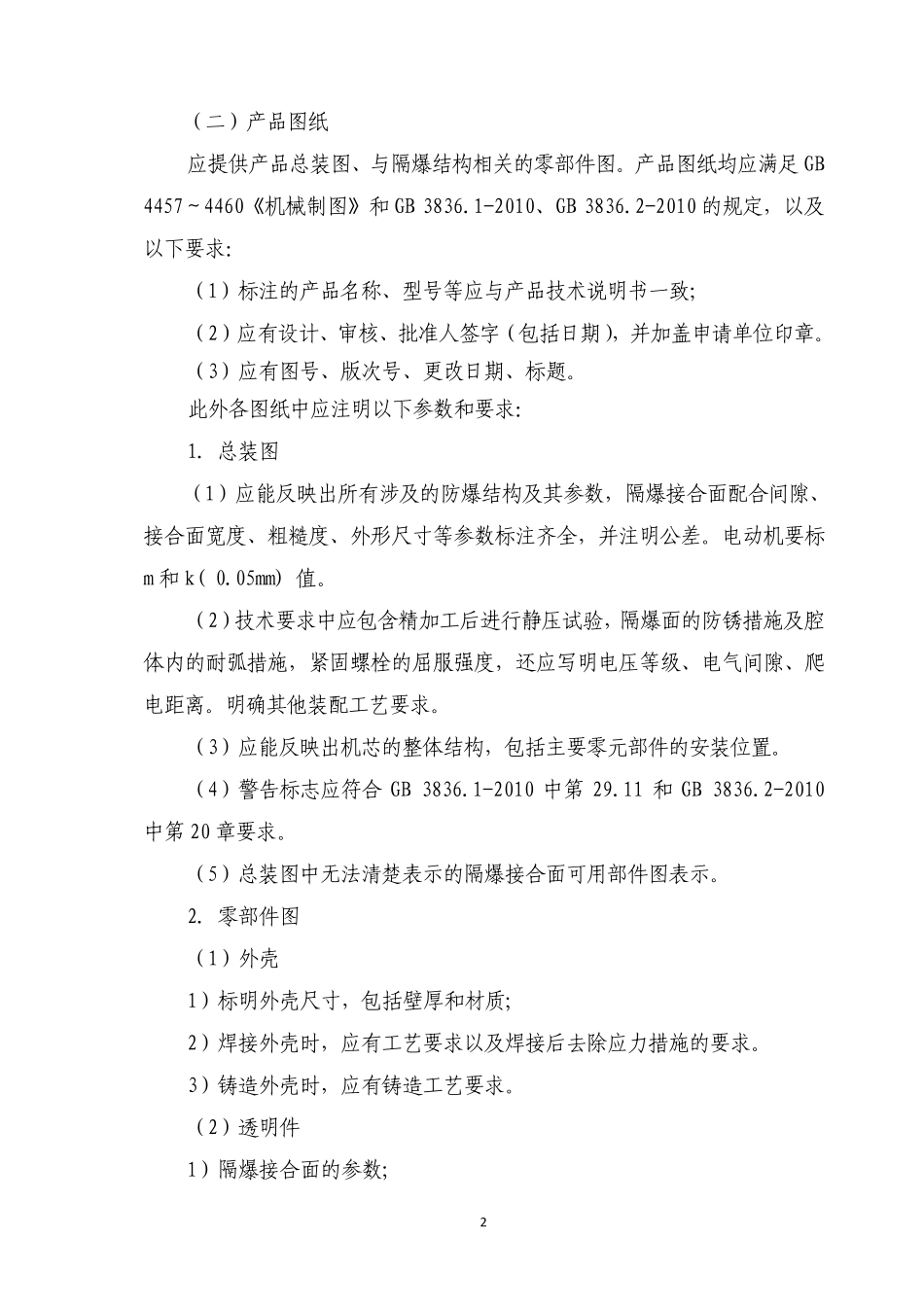

编号：ABGZ-MK-07-2017-01 矿用产品安全标志审核发放实施规则 防爆及矿用一般型产品通用要求 2017-03-15 发布 2017-05-01 实施 安标国家矿用产品安全标志中心 1 本规则适用于安全标志审核发放工作中对矿用产品的防爆性能、矿用一般型性能的考核。防爆要求主要依据 GB 3836 系列标准编制，包括隔爆型、本安型、浇封型、增安型 4 种防爆型式，采用复合防爆型式时应满足各自防爆型式的要求；矿用一般型的要求主要依据 GB/T 12173-2008 编制。 防爆电气设备、矿用一般型电气设备除满足本规则要求外，还应满足相应产品审核发放实施规则要求。 第一部分 隔爆型 一、 产品技术文件要求 （一）产品技术说明书 应包含以下主要内容: （1）执行标准中应至少包括： GB 3836.1-2010《爆炸性环境 第 1 部分：设备 通用要求》 GB 3836.2-2010《爆炸性环境 第 2 部分：由隔爆外壳“d”保护的设备》 GB 3836.3-2010《爆炸性环境 第 3 部分：由增安型“e”保护的设备》 《煤矿安全规程》 （2）防爆型式与防爆标志; （3）外壳材质（含金属牌号、轻合金成份）; （4）使用环境； （5）明确适用GB 3836.1-2010 和 GB 3836.2-2010 要求的条款，以及不适用上述标准要求的条款及原因。 （6）电池类型、规格型号、容量、生产单位等信息，以及保护电路的相关信息。 （7）引入装置的信息及其安装位置（必要时）。 2 （二）产品图纸 应提供产品总装图、与隔爆结构相关的零部件图。产品图纸均应满足 GB 4457～4460《机械制图》和 GB 3836.1-2010、GB 3836.2-2010 的规定，以及以下要求： （1）标注的产品名称、型号等应与产品技术说明书一致； （2）应有设计、审核、批准人签字（包括日期），并加盖申请单位印章。 （3）应有图号、版次号、更改日期、标题。 此外各图纸中应注明以下参数和要求： 1．总装图 （1）应能反映出所有涉及的防爆结构及其参数，隔爆接合面配合间隙、接合面宽度、粗糙度、外形尺寸等参数标注齐全，并注明公差。电动机要标m 和 k(≥0.05mm) 值。 （2）技术要求中应包含精加工后进行静压试验，隔爆面的防锈措施及腔体内的耐弧措施，紧固螺栓的屈服强度，还应写明电压等级、电气间隙、爬电距离。明确其他装配工艺要求。 （3）应能反映出机芯的整体结构，包括主要零元 部件的安 装位置 。 （4）警 告 标志 应符 合 GB 3836.1-2010 中第29.11 和 GB 3836.2-2010中第 2...
