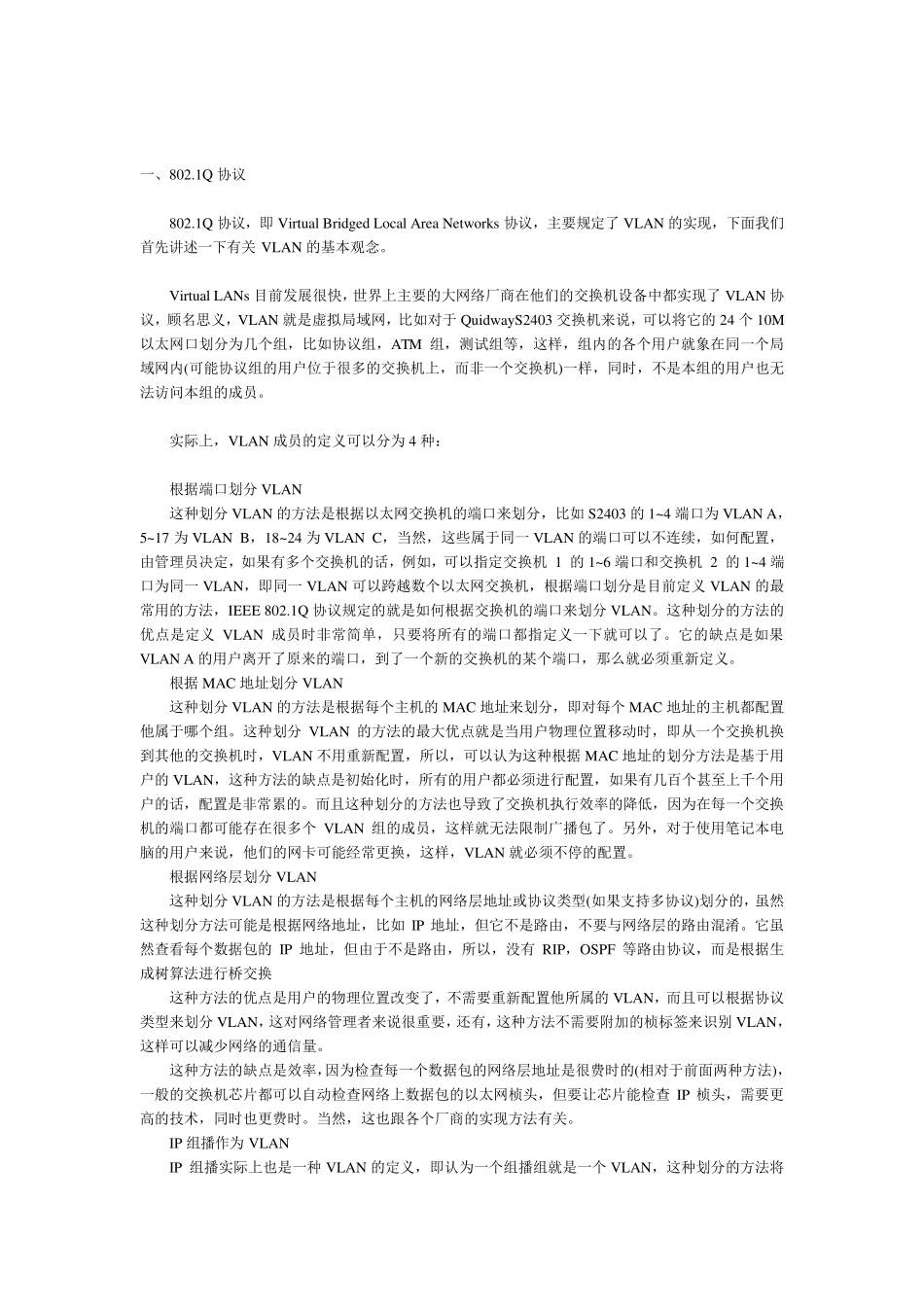

一、802.1Q 协议 802.1Q 协议，即 Virtual Bridged Local Area Networks 协议，主要规定了 VLAN 的实现，下面我们首先讲述一下有关 VLAN 的基本观念。 Virtual LANs 目前发展很快，世界上主要的大网络厂商在他们的交换机设备中都实现了 VLAN 协议，顾名思义，VLAN 就是虚拟局域网，比如对于 QuidwayS2403 交换机来说，可以将它的 24 个 10M以太网口划分为几个组，比如协议组，ATM 组，测试组等，这样，组内的各个用户就象在同一个局域网内(可能协议组的用户位于很多的交换机上，而非一个交换机)一样，同时，不是本组的用户也无法访问本组的成员。 实际上，VLAN 成员的定义可以分为 4 种： 根据端口划分 VLAN 这种划分 VLAN 的方法是根据以太网交换机的端口来划分，比如 S2403 的 1~4 端口为 VLAN A，5~17 为 VLAN B，18~24 为 VLAN C，当然，这些属于同一VLAN 的端口可以不连续，如何配置，由管理员决定，如果有多个交换机的话，例如，可以指定交换机 1 的 1~6 端口和交换机 2 的 1~4 端口为同一VLAN，即同一VLAN 可以跨越数个以太网交换机，根据端口划分是目前定义 VLAN 的最常用的方法，IEEE 802.1Q 协议规定的就是如何根据交换机的端口来划分 VLAN。这种划分的方法的优点是定义 VLAN 成员时非常简单，只要将所有的端口都指定义一下就可以了。它的缺点是如果VLAN A 的用户离开了原来的端口，到了一个新的交换机的某个端口，那么就必须重新定义。 根据 MAC 地址划分 VLAN 这种划分 VLAN 的方法是根据每个主机的 MAC 地址来划分，即对每个 MAC 地址的主机都配置他属于哪个组。这种划分 VLAN 的方法的最大优点就是当用户物理位置移动时，即从 一个交换机换到其 他的交换机时，VLAN 不用重新配置，所以，可以认 为这种根据 MAC 地址的划分方法是基于用户的 VLAN，这种方法的缺点是初 始 化 时，所有的用户都必须进 行 配置，如果有几百 个甚 至 上千 个用户的话，配置是非常累 的。而且 这种划分的方法也导 致 了交换机执 行 效 率 的降 低 ，因 为在每一个交换机的端口都可能存 在很多个 VLAN 组的成员，这样就无法限 制 广 播 包 了。另 外 ，对于使 用笔 记 本电脑 的用户来说，他们的网卡 可能经 常更 换，这样，VLAN 就必须不停 的配置。 根据网络层 划分 VLAN 这种划分 VLAN 的方法是根据每个主机的网络...
