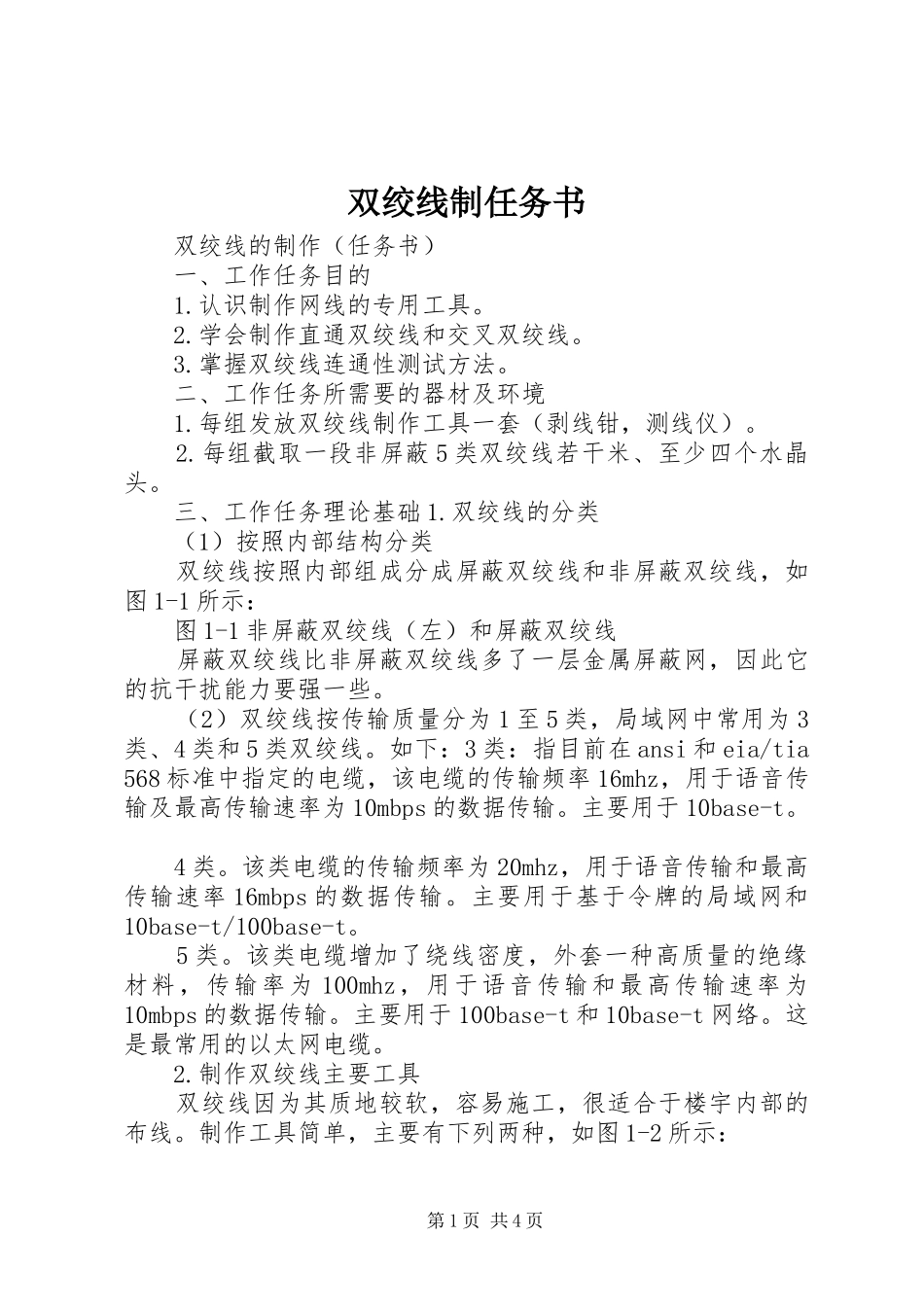

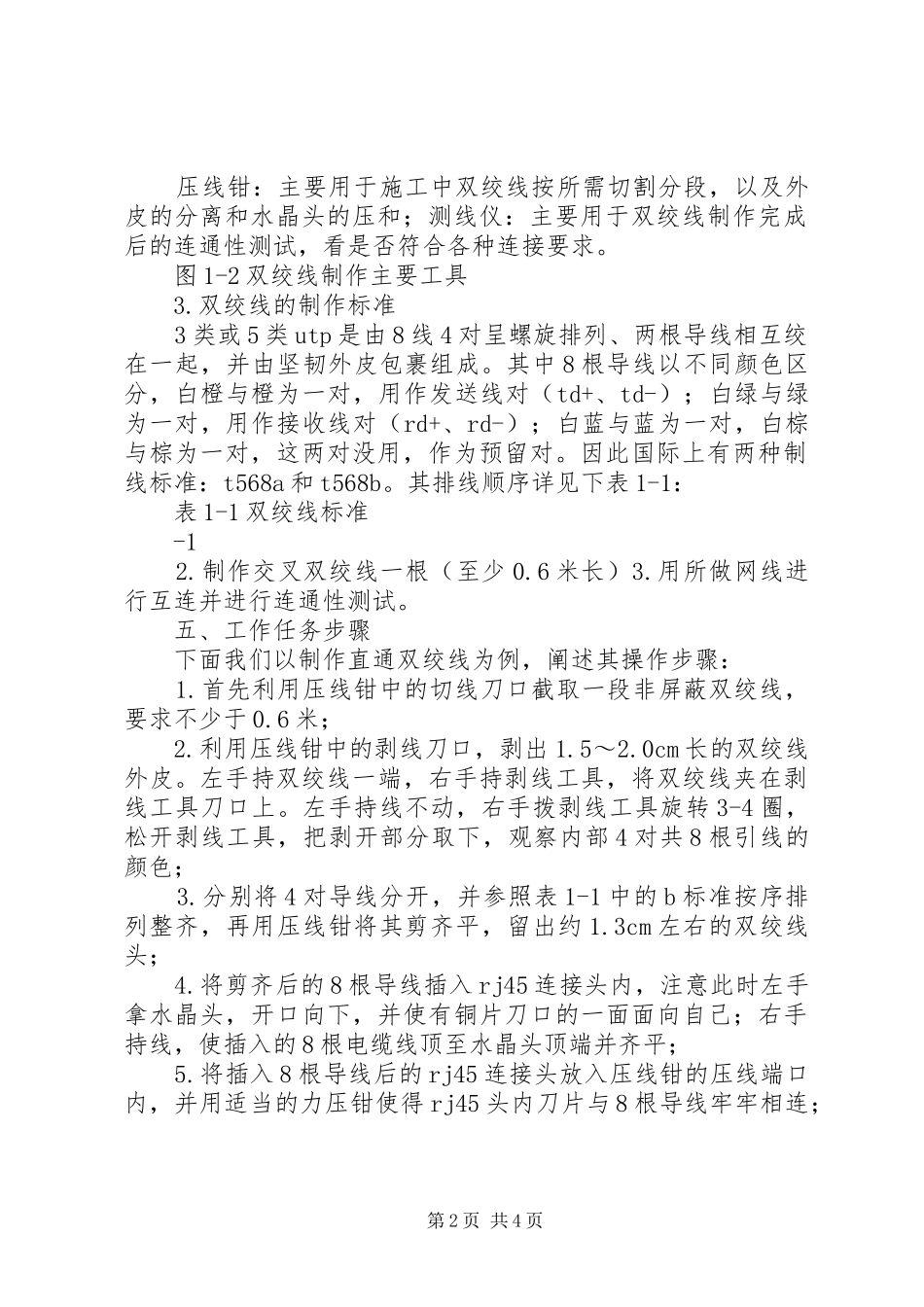

双绞线制任务书双绞线的制作(任务书)一、工作任务目的1.认识制作网线的专用工具。2.学会制作直通双绞线和交叉双绞线。3.掌握双绞线连通性测试方法。二、工作任务所需要的器材及环境1.每组发放双绞线制作工具一套(剥线钳,测线仪)。2.每组截取一段非屏蔽5类双绞线若干米、至少四个水晶头。三、工作任务理论基础1.双绞线的分类(1)按照内部结构分类双绞线按照内部组成分成屏蔽双绞线和非屏蔽双绞线,如图1-1所示:图1-1非屏蔽双绞线(左)和屏蔽双绞线屏蔽双绞线比非屏蔽双绞线多了一层金属屏蔽网,因此它的抗干扰能力要强一些。(2)双绞线按传输质量分为1至5类,局域网中常用为3类、4类和5类双绞线。如下:3类:指目前在ansi和eia/tia568标准中指定的电缆,该电缆的传输频率16mhz,用于语音传输及最高传输速率为10mbps的数据传输。主要用于10base-t。4类。该类电缆的传输频率为20mhz,用于语音传输和最高传输速率16mbps的数据传输。主要用于基于令牌的局域网和10base-t/100base-t。5类。该类电缆增加了绕线密度,外套一种高质量的绝缘材料,传输率为100mhz,用于语音传输和最高传输速率为10mbps的数据传输。主要用于100base-t和10base-t网络。这是最常用的以太网电缆。2.制作双绞线主要工具双绞线因为其质地较软,容易施工,很适合于楼宇内部的布线。制作工具简单,主要有下列两种,如图1-2所示:第1页共4页压线钳:主要用于施工中双绞线按所需切割分段,以及外皮的分离和水晶头的压和;测线仪:主要用于双绞线制作完成后的连通性测试,看是否符合各种连接要求。图1-2双绞线制作主要工具3.双绞线的制作标准3类或5类utp是由8线4对呈螺旋排列、两根导线相互绞在一起,并由坚韧外皮包裹组成。其中8根导线以不同颜色区分,白橙与橙为一对,用作发送线对(td+、td-);白绿与绿为一对,用作接收线对(rd+、rd-);白蓝与蓝为一对,白棕与棕为一对,这两对没用,作为预留对。因此国际上有两种制线标准:t568a和t568b。其排线顺序详见下表1-1:表1-1双绞线标准-12.制作交叉双绞线一根(至少0.6米长)3.用所做网线进行互连并进行连通性测试。五、工作任务步骤下面我们以制作直通双绞线为例,阐述其操作步骤:1.首先利用压线钳中的切线刀口截取一段非屏蔽双绞线,要求不少于0.6米;2.利用压线钳中的剥线刀口,剥出1.5~2.0cm长的双绞线外皮。左手持双绞线一端,右手持剥线工具,将双绞线夹在剥线工具刀口上。左手持线不动,右手拨剥线工具旋转3-4圈,松开剥线工具,把剥开部分取下,观察内部4对共8根引线的颜色;3.分别将4对导线分开,并参照表1-1中的b标准按序排列整齐,再用压线钳将其剪齐平,留出约1.3cm左右的双绞线头;4.将剪齐后的8根导线插入rj45连接头内,注意此时左手拿水晶头,开口向下,并使有铜片刀口的一面面向自己;右手持线,使插入的8根电缆线顶至水晶头顶端并齐平;5.将插入8根导线后的rj45连接头放入压线钳的压线端口内,并用适当的力压钳使得rj45头内刀片与8根导线牢牢相连;第2页共4页6.重复上述步骤压制双绞线的另外一端。注意,现在制作的是直通双绞线,所以导线的排列顺序两端应保持一致。这样一根直通双绞线基本完成;7.使用测线仪进行测试。将其两端的水晶头分别插入测线仪的两个接口,然后打开测线仪开关,如果看到测线仪上的两排标有数字的灯以此对应闪亮,即1-1,2-2,3-3,4-4,5-5,6-6,7-7,8-8。那么表明这根直通双绞线制作成功。否则即有问题,须检查纠正再测。8.上述是直通双绞线的制作检测过程。对于第二根交叉双绞线的制作,只是在第5步中,将另外一端的排线顺序按照t568a的标准实现,这样两端排线一端是a标准,一端是b标准,构成的线就是交叉双绞线。9.对于交叉双绞线的测试,同样是看测线仪上的两排标有数字的灯闪亮次序,只是对应闪亮关系变为:1-3,2-6,3-1,4-4,5-5,6-2,7-7,8-8。这就表明交叉双绞线也制作成功。上述9步完整的表述了双绞线的制作和测试方法。下面接着利用网卡来连接两台计算机。1.打开两台计算机的机箱,找到安装网卡的pci插槽;2.通过了解网卡的中断,dma通道,i/o地址等参数,保证网卡使用的系统资...
