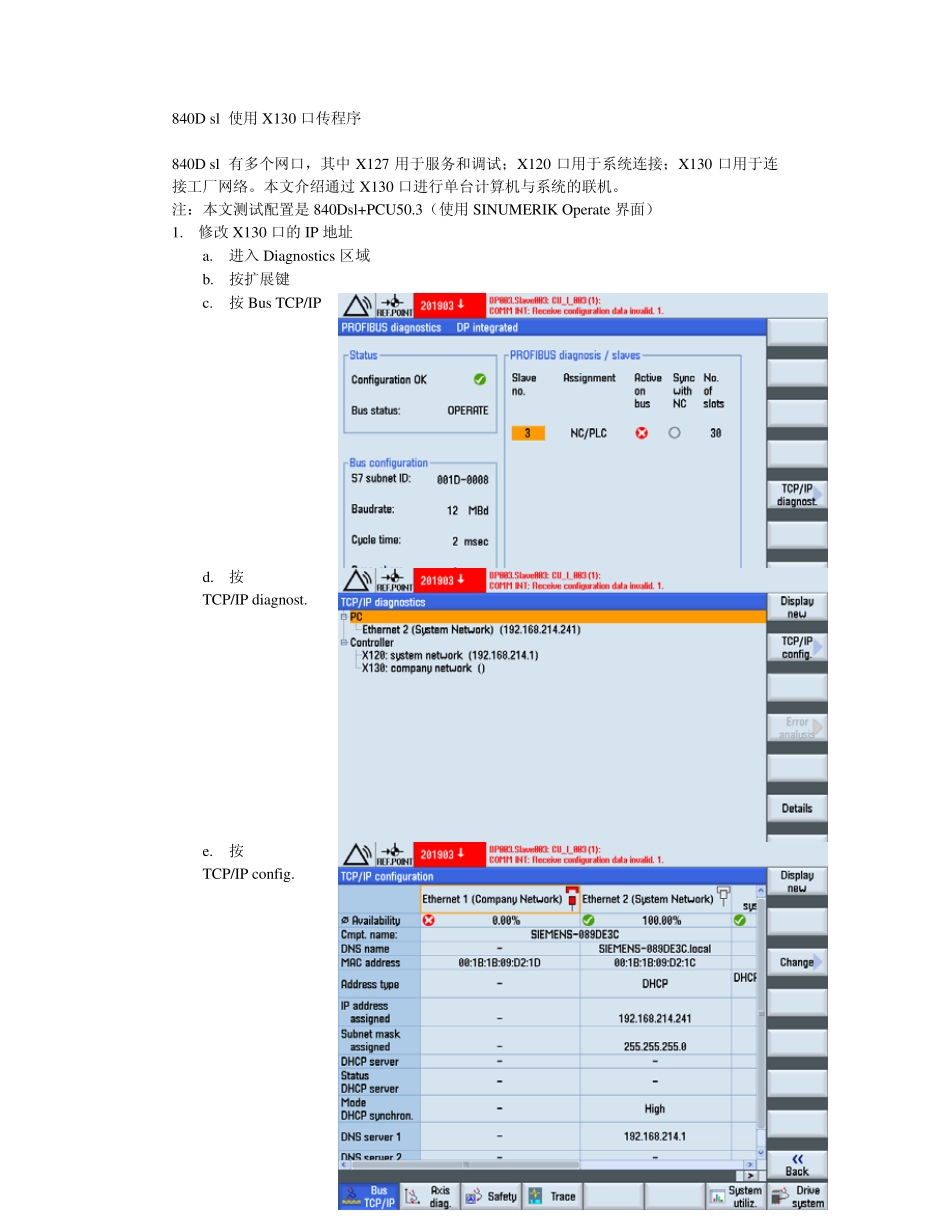

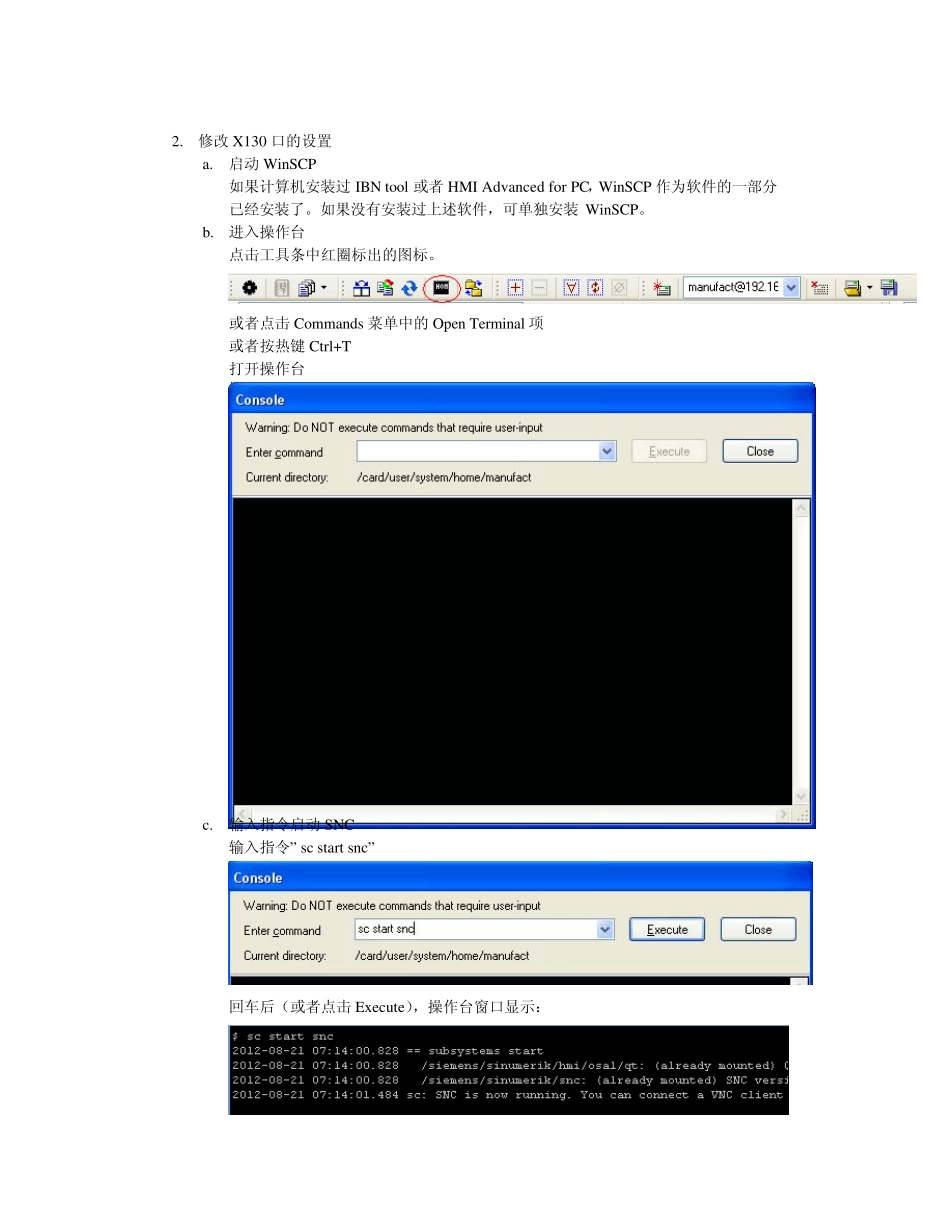

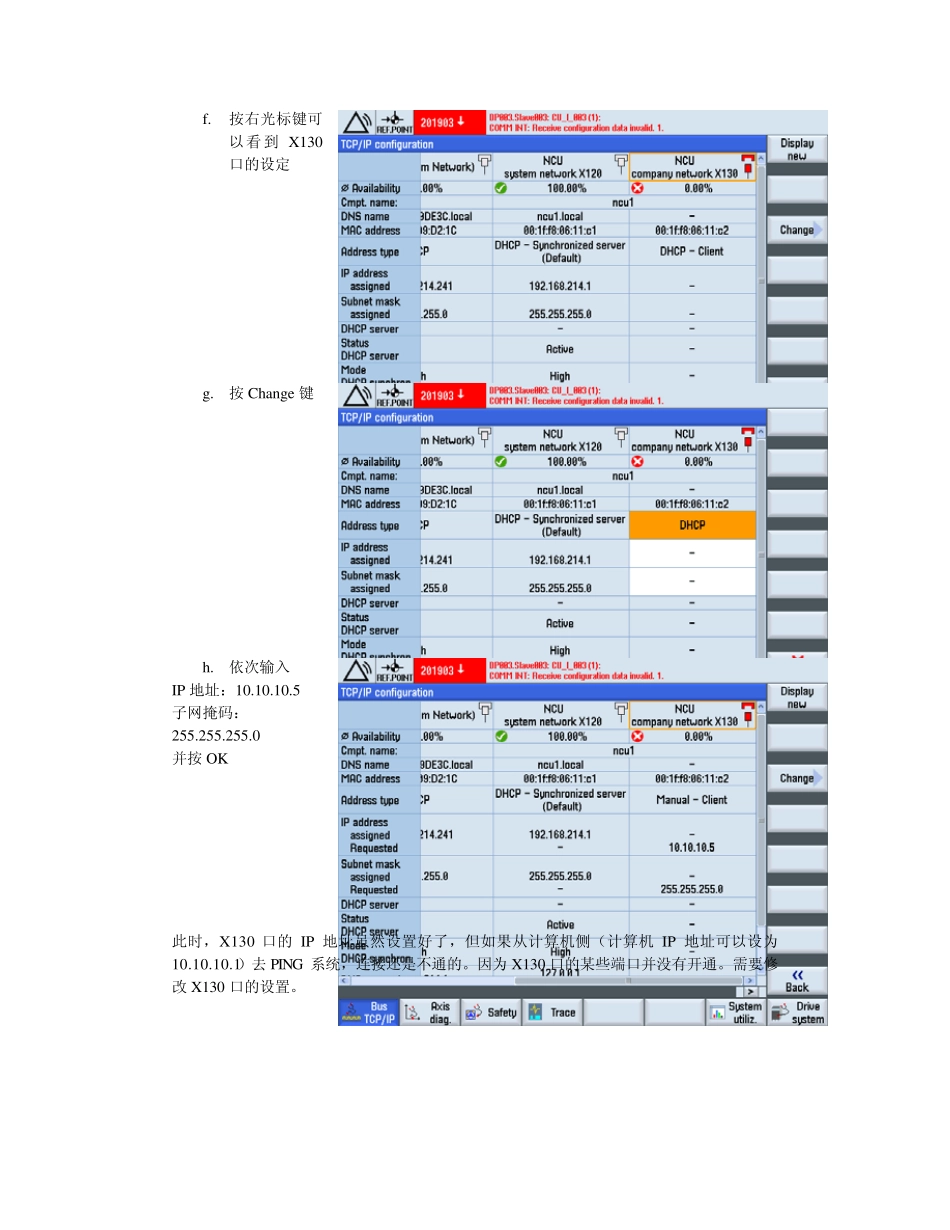

840D sl 使用X130 口传程序 840D sl 有多个网口，其中X127 用于服务和调试；X120 口用于系统连接；X130 口用于连接工厂网络。本文介绍通过 X130 口进行单台计算机与系统的联机。 注：本文测试配置是 840Dsl+PCU50.3（使用SINUMERIK Operate 界面） 1. 修改 X130 口的 IP 地址 a. 进入 Diagnostics 区域 b. 按扩展键 c. 按 Bu s TCP/IP d. 按 TCP/IP diagnost. e. 按 TCP/IP config. f. 按右光标键可以看到X130口的设定 g . 按Ch an g e 键 h . 依次输入 IP 地址：10.10.10.5 子网掩码： 255.255.255.0 并按 OK 此时，X130 口的IP 地址虽然设置好了，但如果从计算机侧（计算机IP 地址可以设为10.10.10.1）去PING 系统，连接还是不通的。因为X130 口的某些端口并没有开通。需要修改 X130 口的设置。 2. 修改X130 口的设置 a. 启动WinSCP 如果计算机安装过IBN tool 或者HMI Advanced for PC，WinSCP 作为软件的一部分已经安装了。如果没有安装过上述软件，可单独安装WinSCP。 b. 进入操作台 点击工具条中红圈标出的图标。 或者点击 Commands 菜单中的Open Terminal 项 或者按热键 Ctrl+T 打开操作台 c. 输入指令启动SNC 输入指令” sc start snc” 回车后（或者点击 Execute），操作台窗口显示： 说明SNC 已经被启动 d. 启动VNC viewer 注意：在IP 地址后面输入5906 端口号，然后点击 Connect，连接后显示 e. 修改 X130 口的设置 点击 System basics 页面 将“port TCP/102 is opened via X130 ”和“port TCP/5900 is opened via X130 ”两项选上后退出。 3. 使用 RCS commander 联机 a. 启动 RCS commander b. 修改设置 点击 Settings 菜单 Connection 中的 Netw ork Connection ，并在 IP 地址栏填入 X130的 IP 地址，在 login 栏选择 manufacturer，在 Passw ord 栏输入 SUNRISE 点击 Save as new connection c. 联机 点击 Connect 上面窗口显示的是计算机目录；下面窗口显示的系统目录。 至此，可以进行文件的传输了，操作类似于 Window s 的操作。
