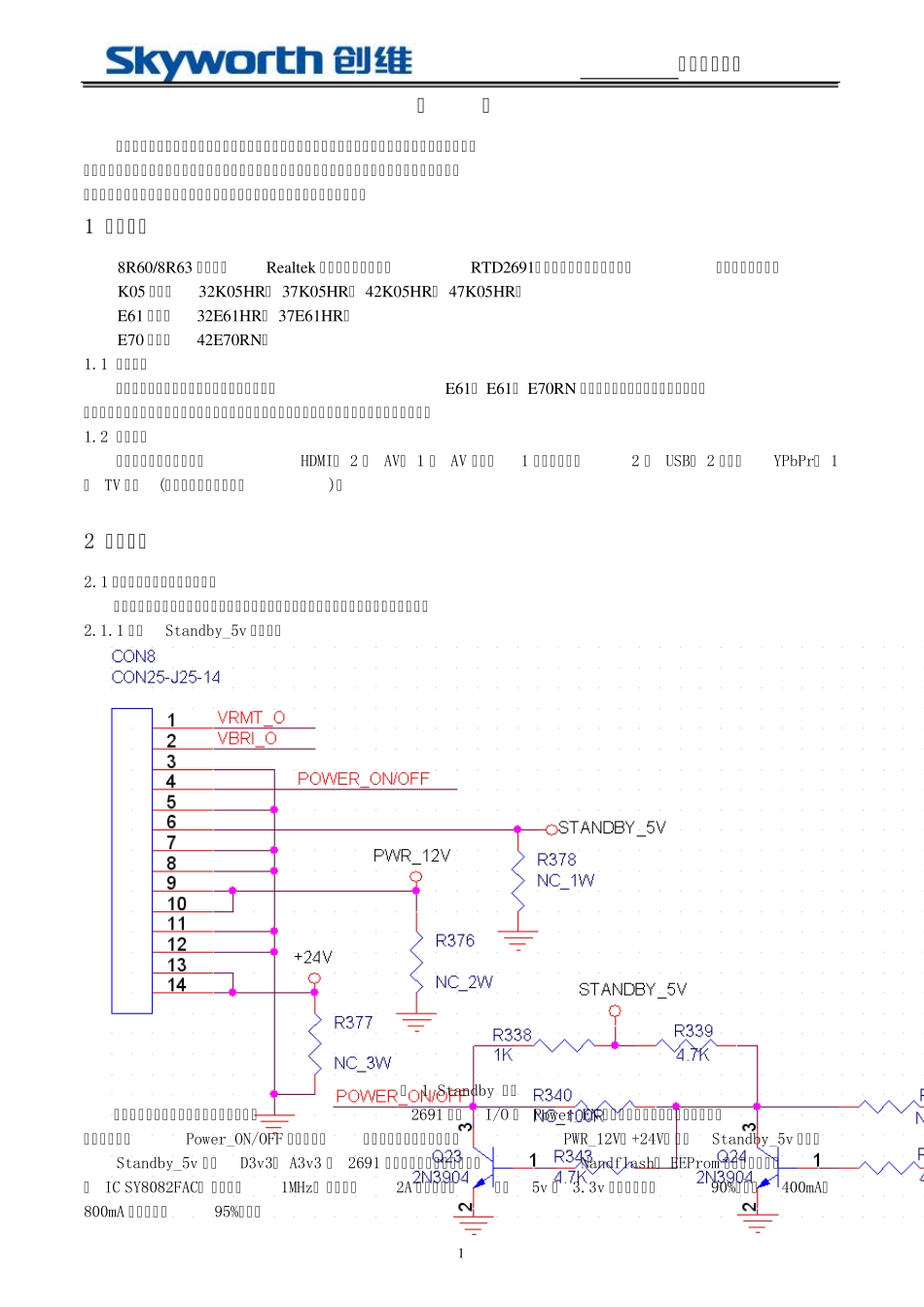

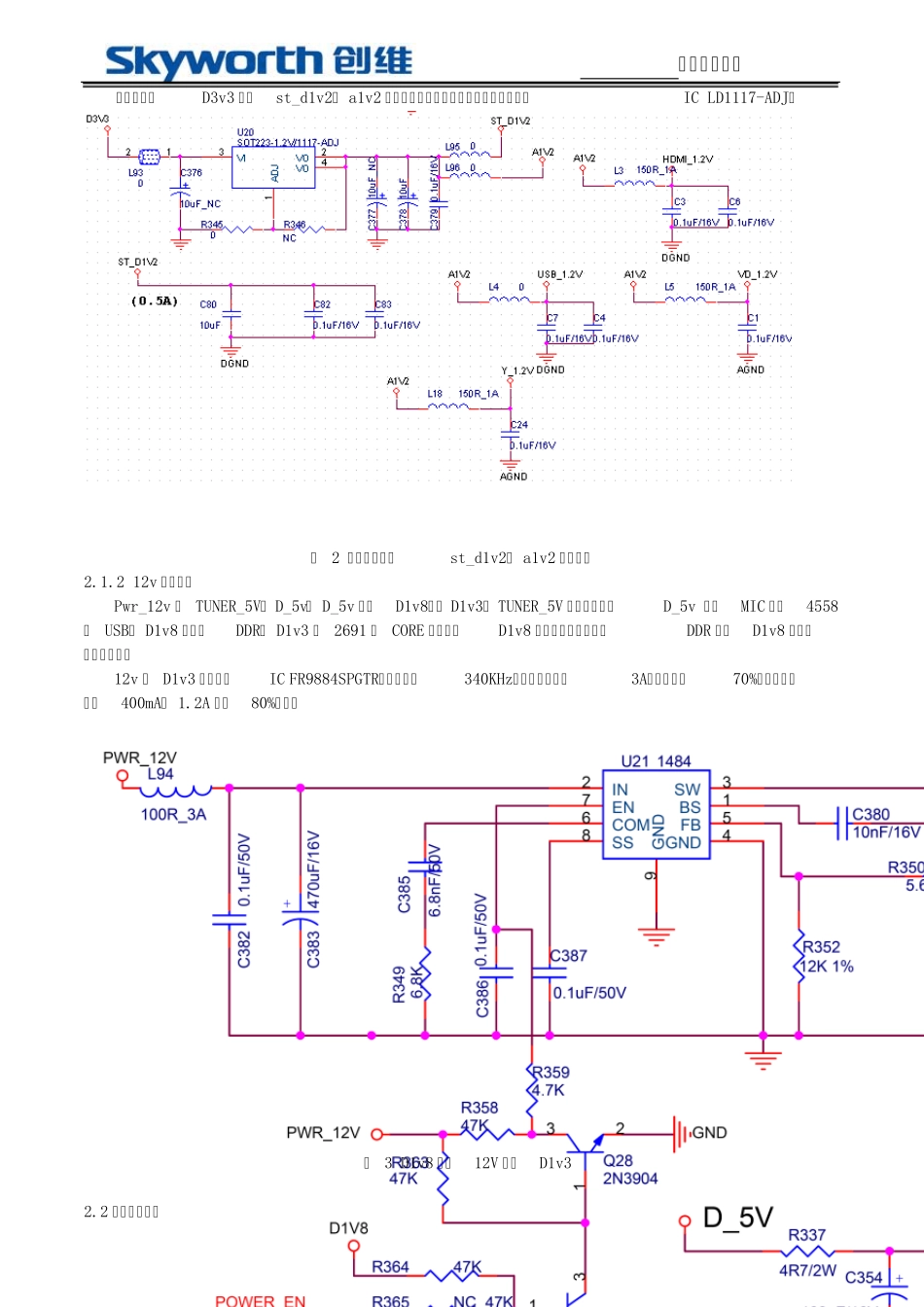

机芯维修手册 1 警 告 本手册仅供有经验的维修人员使用，不适用于一般消费者，手册中没有对非技术人员企图维修本产品而存在的潜在危害提出警告或提醒。电器产品应由有经验的专业技术人员进行维护和修理，任何其它人企图对本手册涉及的产品进行维护和修理将有可能受到严重伤害甚至有生命危险。 1 产品综述 8R60/8R63 机芯是以Realtek 低成本的单芯片方案RTD2691，实现了高端机型的配置。主要机型开发有： K05 系列：32K05HR、 37K05HR、 42K05HR、 47K05HR； E61 系列：32E61HR、 37E61HR； E70 系列：42E70RN； 1.1 机芯概述 本机芯没有过多的功能更新，保持了创维已有E61、 E61、 E70RN 系列的特色，但在图像、伴音质量上做出了巨大的突破，在机芯稳定性及可靠性方面也做出了巨大的努力，能为市场降低出故障风险。 1.2 主要功能 本机芯主要功能带有三路HDMI、 2 路 AV、 1 路 AV 输出、1 路电脑输入、2 路 USB、 2 路高清YPbPr、 1路 TV 输入(具体不同的系列有差异)。 2 电路介绍 2.1 电源部分（主板上供电网络） 在检测主板时，首先要保证主板工作在开机状态，电源网络各部分电压都能够正常输出。 2.1.1 待机Standby_5v 供电系统 图 1 Standby 电路 待机控制电路为二级反向电路，当主芯片2691 控制I/O 口 Power_EN 为零电平时，机器进入待机状态。测试得待机时Power_ON/OFF 为低电平，此时电源板将不会正常输出PWR_12V、 +24V， 只有Standby_5v 输出。 Standby_5v 转成D3v3、 A3v3 给 2691 待机工作部分、遥控电路、Nandflash、 EEProm 供电。推荐使用用 IC SY8082FAC， 开关频率1MHz， 最大支持2A 电流输出。输入5v 转 3.3v 时转换效率在90%以上，400mA～800mA 输出时可达95%以上。 机芯维修手册 2 待机时，由D3v3 转成st_d1v2、 a1v2 供主芯片工作。使用的是深圳大雁科技的IC LD1117-ADJ。 图 2 待机时芯片的st_d1v2、 a1v2 供电系统 2.1.2 12v 供电系统 Pwr_12v 转 TUNER_5V、 D_5v（ D_5v 再转D1v8）、 D1v3。 TUNER_5V 供电高频头；D_5v 供电MIC 输入4558及 USB； D1v8 供电给DDR； D1v3 供 2691 的 CORE 电压，受D1v8 控制，目的在于等待DDR 供电D1v8 稳定后再运行程序。 12v 转 D1v3 使用的是IC FR9884SPGTR。开关频率340KHz，最大输出电流3A，转换效率70%以上，电流输出400mA～ 1.2A 时达80%以上。 图...
