8选1分8数字音频切换分配器

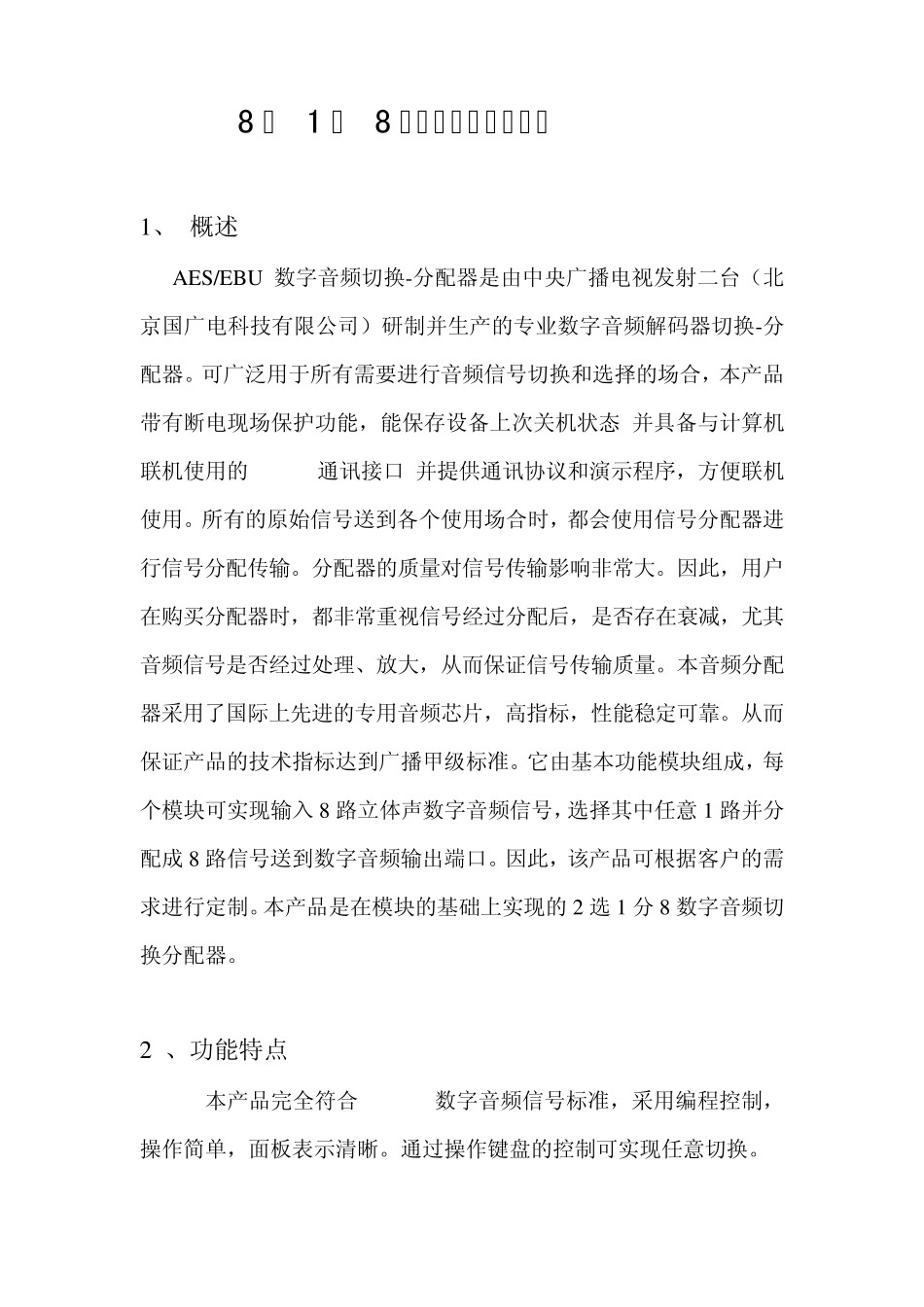

8选1分8数字音频切换分配器_第1页
1/9
8选1分8数字音频切换分配器_第2页
2/9

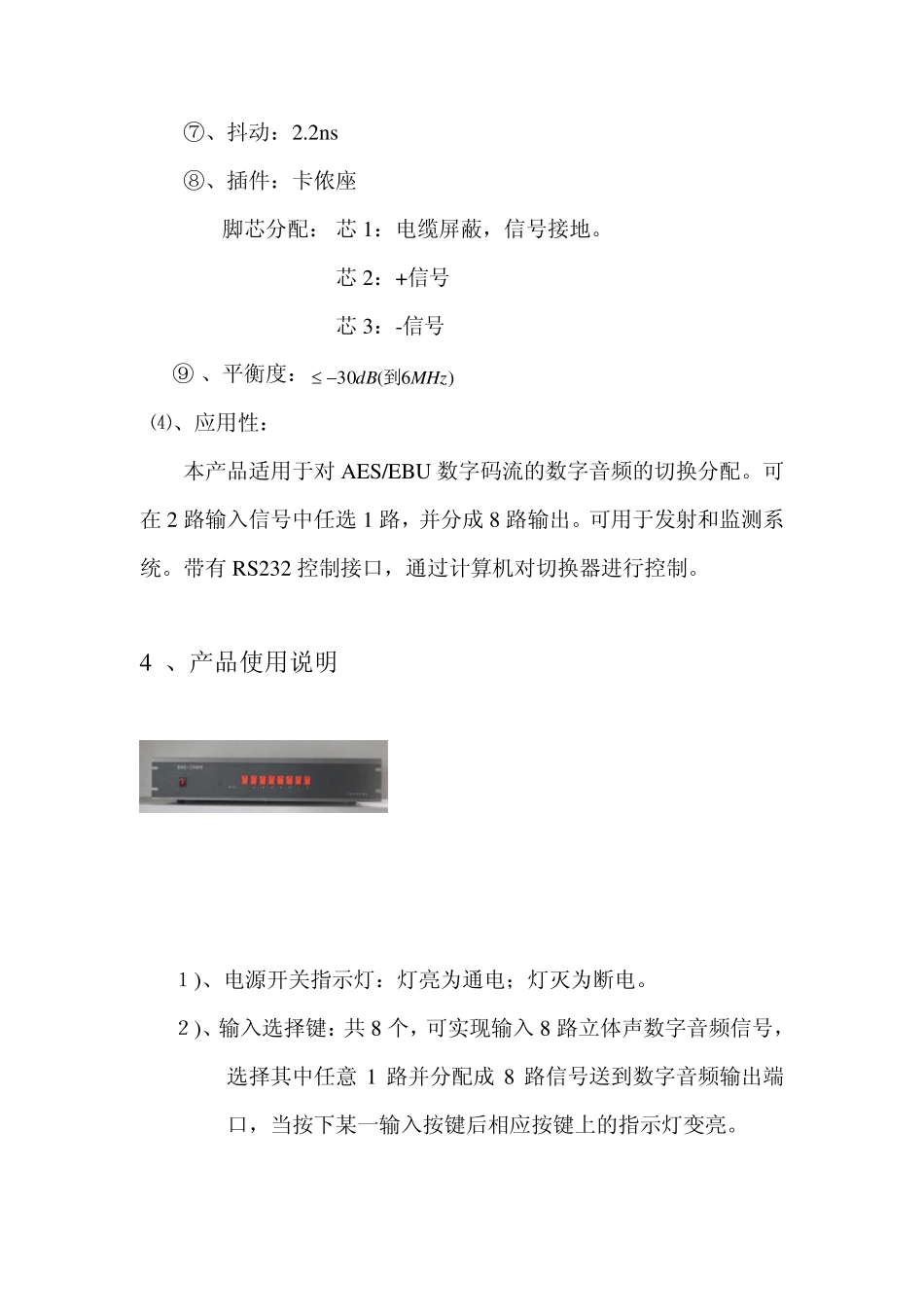

8选1分8数字音频切换分配器_第3页
3/9
8 选 1 分 8 数字音频切换分配器 1、 概述 AES/EBU 数字音频切换-分配器是由中央广播电视发射二台(北京国广电科技有限公司)研制并生产的专业数字音频解码器切换-分配器。可广泛用于所有需要进行音频信号切换和选择的场合,本产品带有断电现场保护功能,能保存设备上次关机状态,并具备与计算机联机使用的 RS232通讯接口,并提供通讯协议和演示程序,方便联机使用。所有的原始信号送到各个使用场合时,都会使用信号分配器进行信号分配传输。分配器的质量对信号传输影响非常大。因此,用户在购买分配器时,都非常重视信号经过分配后,是否存在衰减,尤其音频信号是否经过处理、放大,从而保证信号传输质量。本音频分配器采用了国际上先进的专用音频芯片,高指标,性能稳定可靠。从而保证产品的技术指标达到广播甲级标准。它由基本功能模块组成,每个模块可实现输入 8 路立体声数字音频信号,选择其中任意 1 路并分配成 8 路信号送到数字音频输出端口。因此,该产品可根据客户的需求进行定制。本产品是在模块的基础上实现的 2 选 1 分 8 数字音频切换分配器。 2 、功能特点 本产品完全符合AES/EBU数字音频信号标准,采用编程控制,操作简单,面板表示清晰。通过操作键盘的控制可实现任意切换。 带有RS232 串行控制端口,可由计算机对设备进行远程控制。掉电时现场状态存入eeprom 中,下次上电时,系统自动调入保护数据状态。 3 、产品说明 ⑴、前面板: ①、开关:1 为开,0 为关。 ②、8 个按键(带有LED 指示灯):分别选择输入1~8 路数字信号,选中的那一路 LED 灯亮。 ⑵ 、后面板: ① 、AC-220V:电源输入插座。 ② 、A-IN 数字音频输入卡侬座(2 个)。 ③ 、A-OUT 数字音频输出卡侬座(8 个)。 ④ 、RS232 接口。 ⑤ 、机箱规格:国家标准 1U 机箱。 ⑶ 、音频技术指标: ① 、数字输入电平:110Ω 平衡 XLR 0.2-5PPV ② 、数字输出电平:110Ω 平衡 XLR ,4-6PPV ③、数字音频平衡输入接口:卡侬座 ④、数字音频平衡输出接口:卡侬座 ⑤、上升和下降时间:5-30ns ⑥、数字音频输入阻抗:%20110(平衡) ⑦、抖动:2.2ns ⑧、插件:卡侬座 脚芯分配: 芯 1:电缆屏蔽,信号接地。 芯 2:+信号 芯 3:-信号 ⑨ 、平衡度:)6(30MHzdB 到 ⑷、应用性: 本产品适用于对 AES/EBU 数字码流的数字音频的切换分配。可在 2 路输入信号中任...
