9单品种流水线生产系统仿真与分析

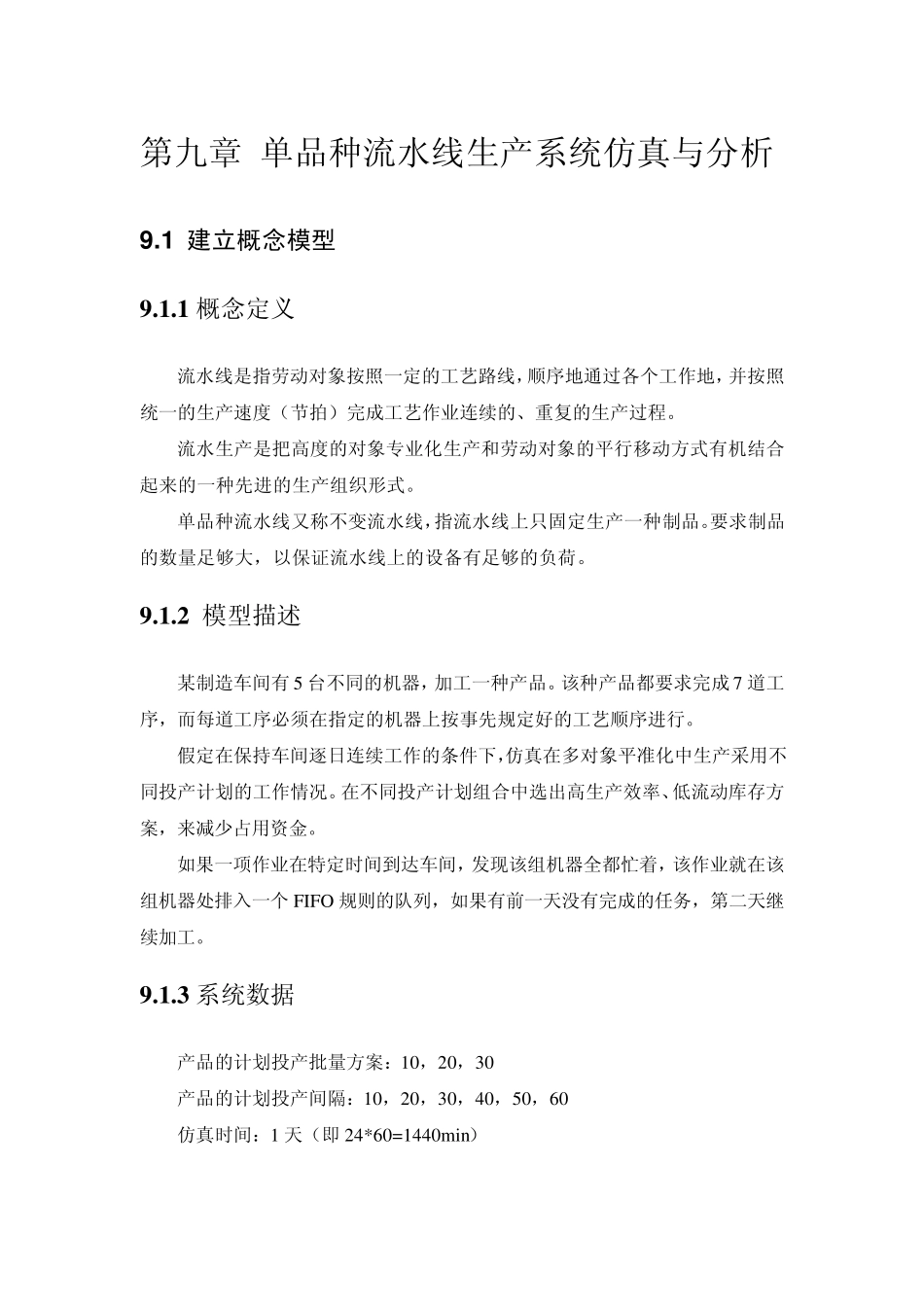

9单品种流水线生产系统仿真与分析_第1页
1/31

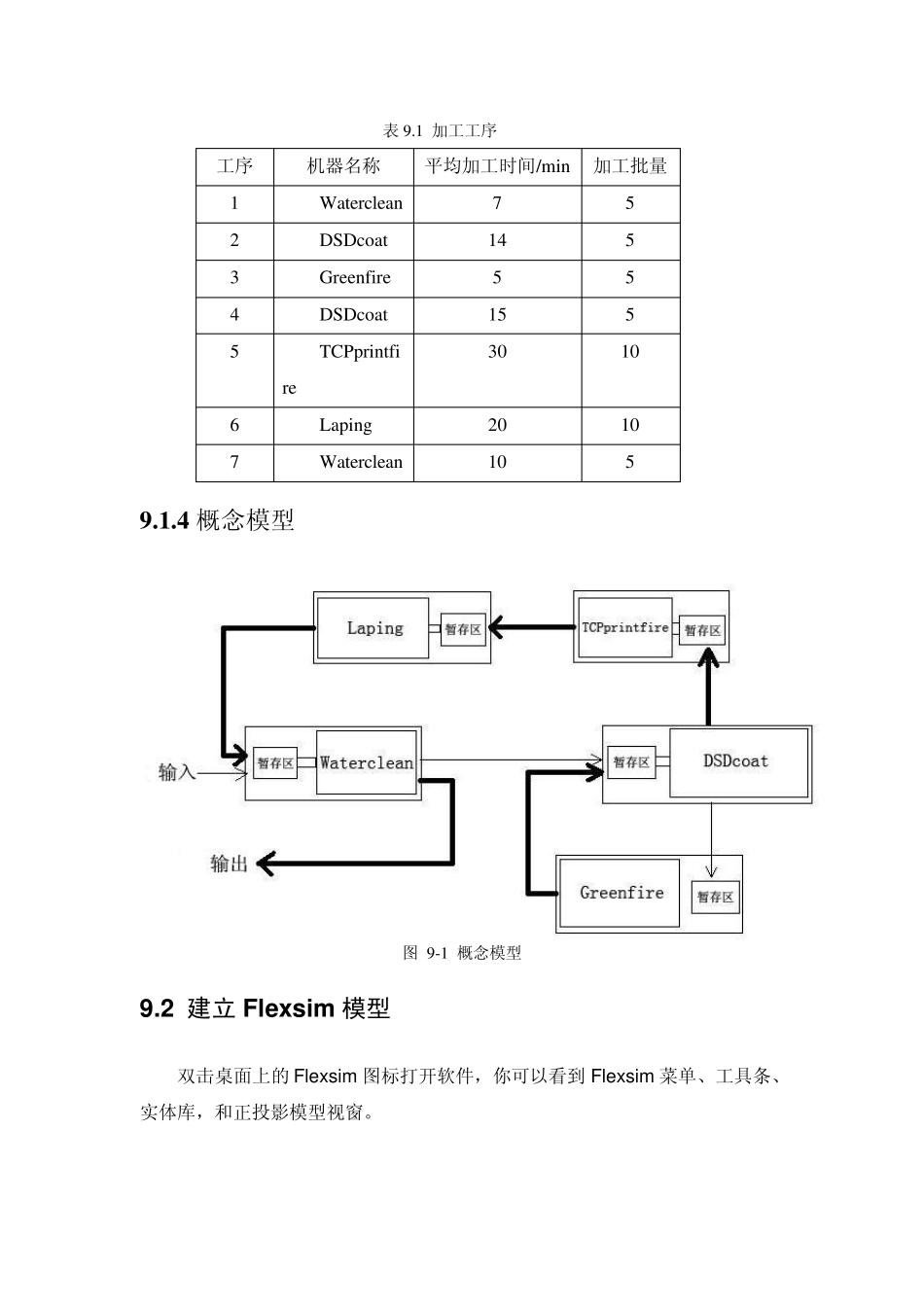

9单品种流水线生产系统仿真与分析_第2页
2/31
9单品种流水线生产系统仿真与分析_第3页
3/31
第九章 单品种流水线生产系统仿真与分析 9 .1 建立概念模型 9 .1 .1 概念定义 流水线是指劳动对象按照一定的工艺路线,顺序地通过各个工作地,并按照统一的生产速度(节拍)完成工艺作业连续的、重复的生产过程。 流水生产是把高度的对象专业化生产和劳动对象的平行移动方式有机结合起来的一种先进的生产组织形式。 单品种流水线又称不变流水线,指流水线上只固定生产一种制品。要求制品的数量足够大,以保证流水线上的设备有足够的负荷。 9 .1 .2 模型描述 某制造车间有 5 台不同的机器,加工一种产品。该种产品都要求完成7 道工序,而每道工序必须在指定的机器上按事先规定好的工艺顺序进行。 假定在保持车间逐日连续工作的条件下,仿真在多对象平准化中生产采用不同投产计划的工作情况。在不同投产计划组合中选出高生产效率、低流动库存方案,来减少占用资金。 如果一项作业在特定时间到达车间,发现该组机器全都忙着,该作业就在该组机器处排入一个FIFO 规则的队列,如果有前一天没有完成的任务,第二天继续加工。 9 .1 .3 系统数据 产品的计划投产批量方案:10,20,30 产品的计划投产间隔:10,20,30,40,50,60 仿真时间:1 天(即 24*60=1440min) 表9.1 加工工序 工序 机器名称 平均加工时间/min 加工批量 1 Waterclean 7 5 2 DSDcoat 14 5 3 Greenfire 5 5 4 DSDcoat 15 5 5 TCPprintfire 30 10 6 Laping 20 10 7 Waterclean 10 5 9 .1 .4 概念模型 图 9-1 概念模型 9.2 建立Flexsim 模型 双击桌面上的Flexsim 图标打开软件,你可以看到Flexsim 菜单、工具条、实体库,和正投影模型视窗。 图 9-2 Flexsim 界面 第1 步:模型实体设计 模型元素 系统元素 备注 Flowitem 原料 默认生成类型1的原料 Processor 机器 进行不同的参数定义以表征不同机器组中的机器 Queue 机器组暂存区 Conveyor 传送带 Source 原材料库 原材料的始发处 Sink 成品库 原料加工后的最终去处 第2 步:在模型中生成所有实体 同前面章节一样的,从左边的实体库中依次拖拽出所有实体(一个Source,5 个 Queue,5 个 Processor,一个 Conveyor,一个 Sink)放在右边模型视图中,并按概念模型示图调整至适当的位置,如图9-3 所示: 图 9-3 拖出所有实体并调整位置 第3 步:修改名称 为了更方便的读懂模型,我们通常会修改实体的名称,以符合...
