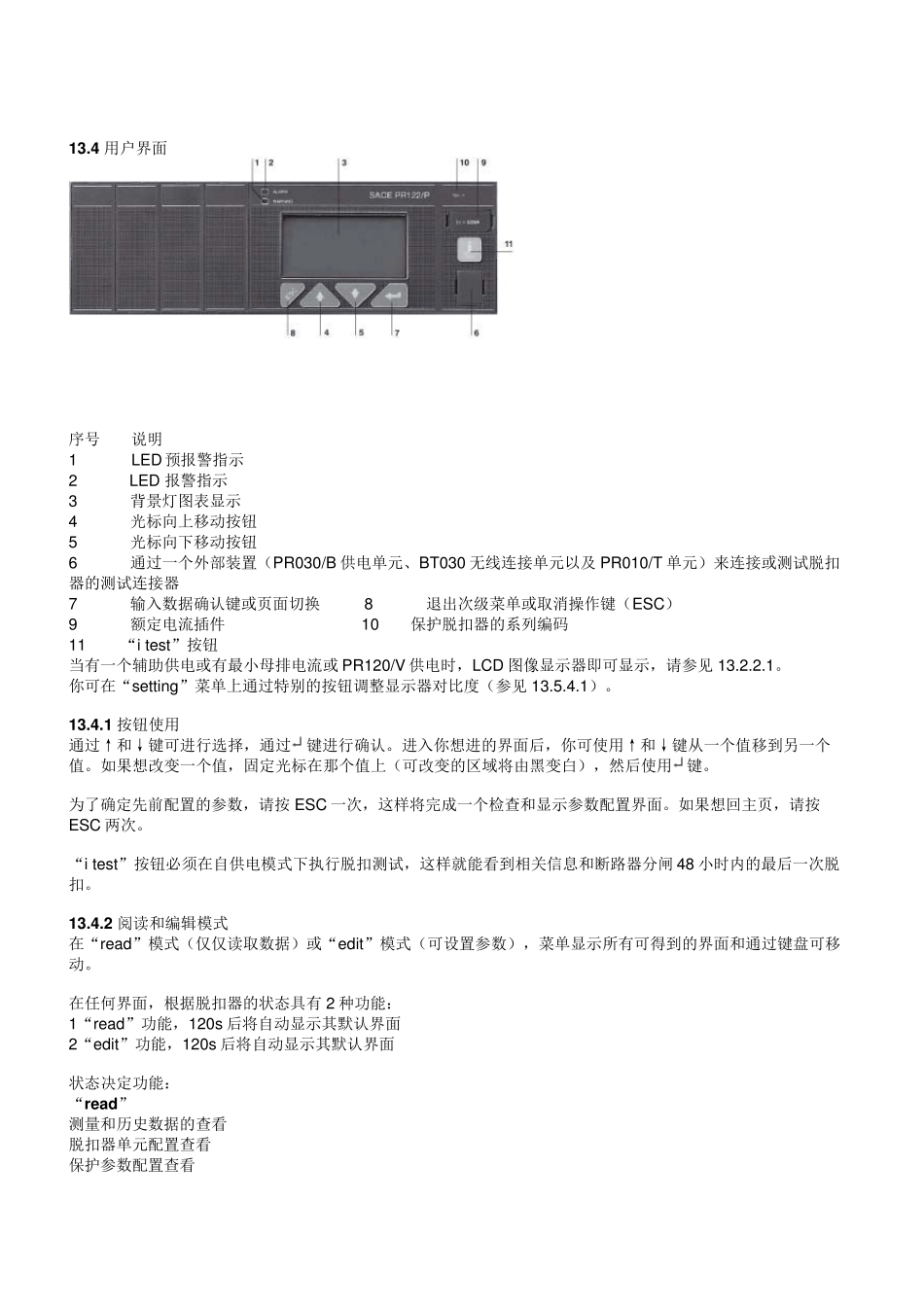

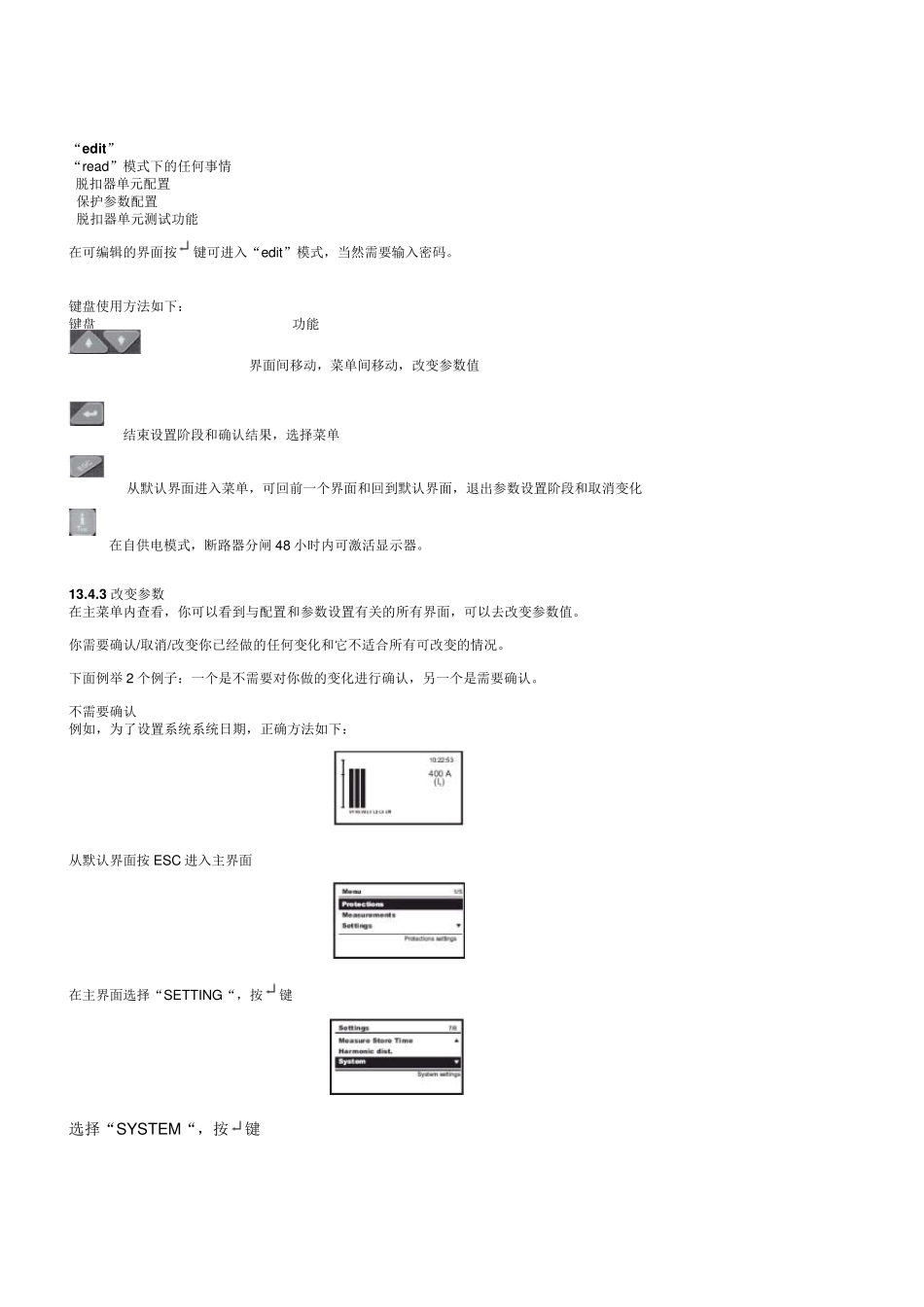

13.4 用户界面序号 说明1 LED预报警指示 2 LED 报警指示3 背景灯图表显示4 光标向上移动按钮5 光标向下移动按钮6 通过一个外部装置（PR030/B 供电单元、BT030 无线连接单元以及PR010/T 单元）来连接或测试脱扣器的测试连接器7 输入数据确认键或页面切换 8 退出次级菜单或取消操作键（ESC）9 额定电流插件 10 保护脱扣器的系列编码11 “i test”按钮当有一个辅助供电或有最小母排电流或PR120/V 供电时，LCD 图像显示器即可显示，请参见 13.2.2.1。你可在“setting”菜单上通过特别的按钮调整显示器对比度（参见 13.5.4.1）。13.4.1 按钮使用通过↑和↓键可进行选择，通过键进行确认。进入你想进的界面后，你可使用↑和↓键从一个值移到另一个值。如果想改变一个值，固定光标在那个值上（可改变的区域将由黑变白），然后使用键。为了确定先前配置的参数，请按ESC 一次，这样将完成一个检查和显示参数配置界面。如果想回主页，请按ESC 两次。“i test”按钮必须在自供电模式下执行脱扣测试，这样就能看到相关信息和断路器分闸 48 小时内的最后一次脱扣。13.4.2 阅读和编辑模式在“read”模式（仅仅读取数据）或“edit”模式（可设置参数），菜单显示所有可得到的界面和通过键盘可移动。在任何界面，根据脱扣器的状态具有 2 种功能：1“read”功能，120s 后将自动显示其默认界面2“edit”功能，120s 后将自动显示其默认界面状态决定功能：“read”测量和历史数据的查看脱扣器单元配置查看保护参数配置查看“edit”“read”模式下的任何事情脱扣器单元配置保护参数配置脱扣器单元测试功能在可编辑的界面按键可进入“edit”模式，当然需要输入密码。键盘使用方法如下：键盘 功能 界面间移动，菜单间移动，改变参数值结束设置阶段和确认结果，选择菜单从默认界面进入菜单，可回前一个界面和回到默认界面，退出参数设置阶段和取消变化在自供电模式，断路器分闸 48 小时内可激活显示器。 13.4.3 改变参数在主菜单内查看，你可以看到与配置和参数设置有关的所有界面，可以去改变参数值。你需要确认/取消/改变你已经做的任何变化和它不适合所有可改变的情况。下面例举 2 个例子：一个是不需要对你做的变化进行确认，另一个是需要确认。不需要确认例如，为了设置系统系统日期，正确方法如下：从默认界面按 ESC 进入主界面 在主界面选择“SETTING“，按键 选择“SYSTEM“，按键 选择DATE，按键 此时将要求输...
