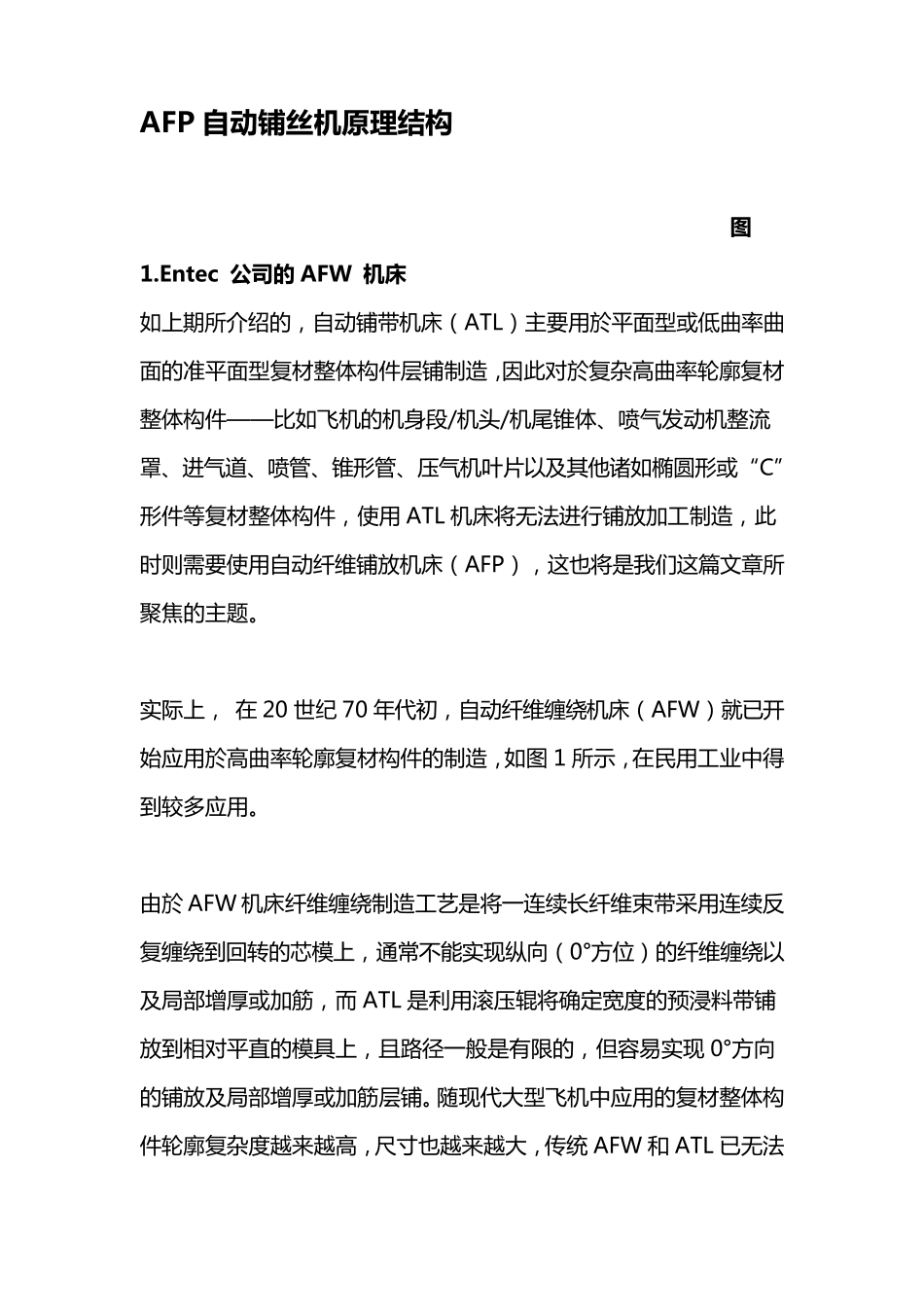

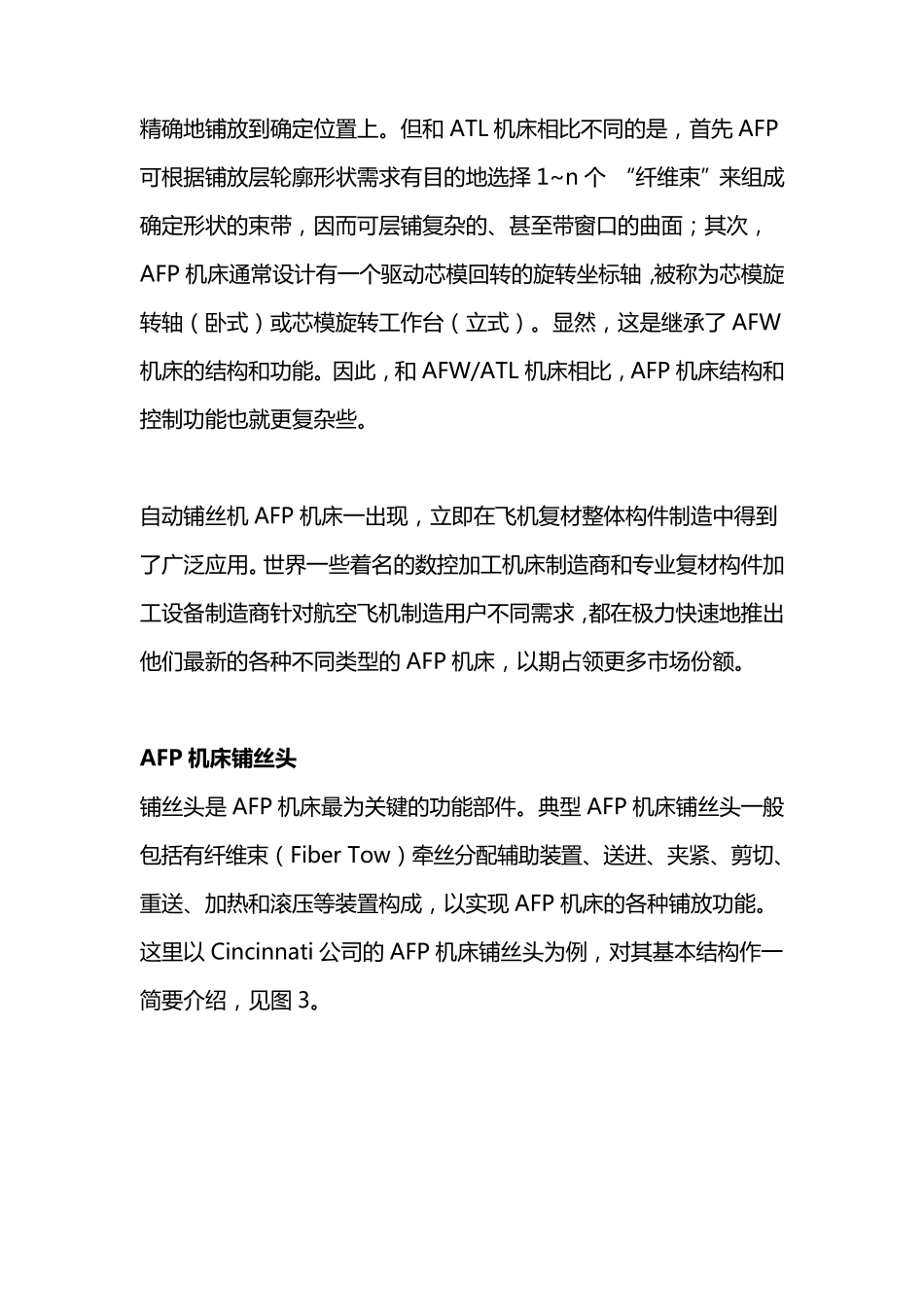

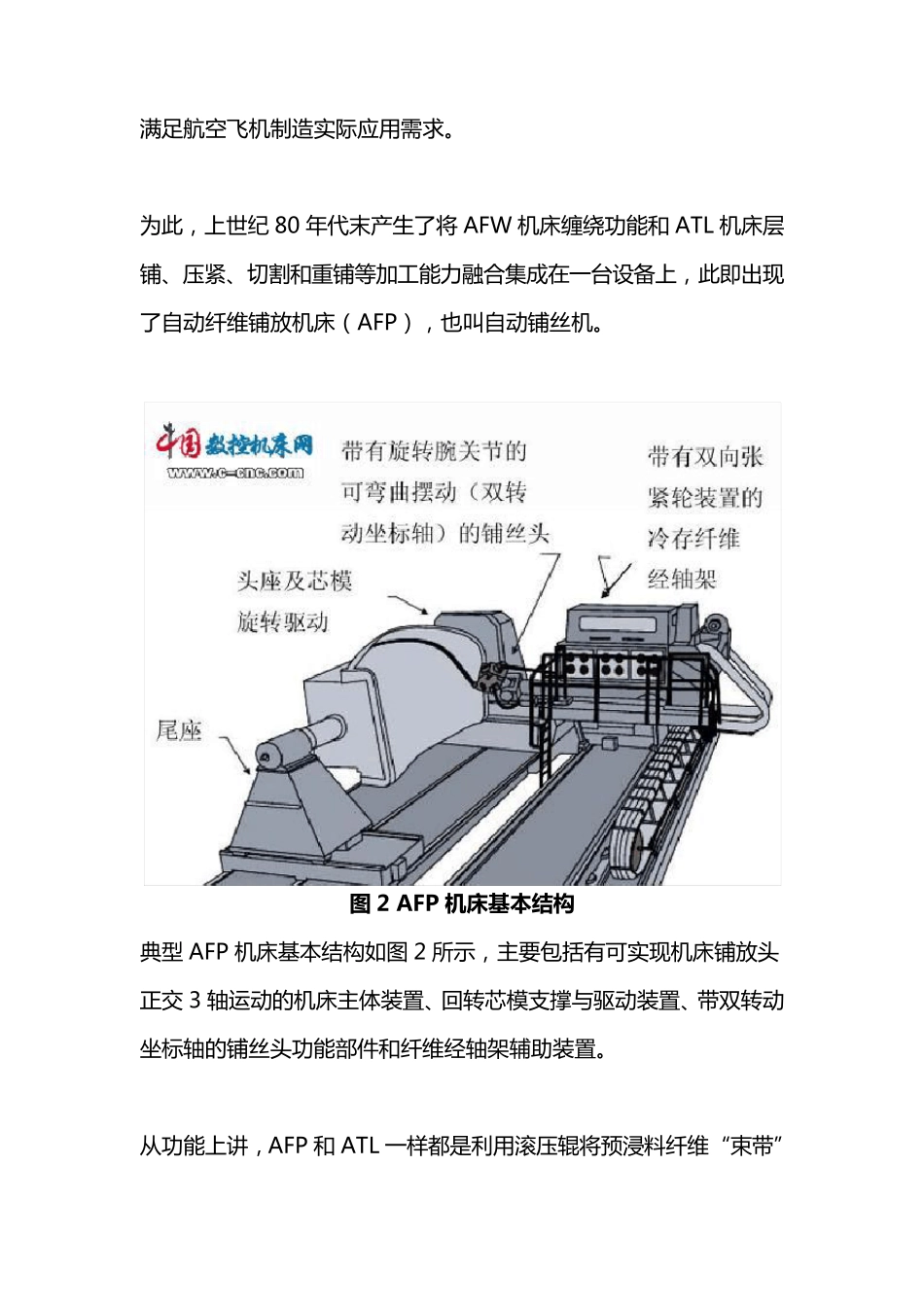

AFP 自 动 铺 丝机原理结构 图1.Entec 公司的 AFW 机床 如 上 期 所 介 绍 的 ， 自 动 铺 带 机 床 （ ATL） 主 要 用 於 平 面 型 或 低 曲 率 曲面 的 准 平 面 型 复 材 整 体 构 件 层 铺 制 造 ， 因 此 对 於 复 杂 高 曲 率 轮 廓 复 材整 体 构 件 ——比 如 飞 机 的 机 身 段 /机 头 /机 尾 锥 体 、 喷 气 发 动 机 整 流罩 、 进 气 道 、 喷 管 、 锥 形 管 、 压 气 机 叶 片 以 及 其 他 诸 如 椭 圆 形 或 “C” 形 件 等复 材 整 体 构 件 ， 使用 ATL 机 床 将无法进 行铺 放加工制 造 ， 此时则需要 使用 自 动 纤维铺 放机 床 （ AFP） ， 这也将是我们这篇文章所聚焦的 主 题。 实际上 ， 在 20 世纪 70 年代初， 自 动 纤维缠绕机 床 （ AFW） 就已开始应用 於 高 曲 率 轮 廓 复 材 构 件 的 制 造 ， 如 图 1 所 示， 在民用 工业中得到较多应用 。 由於 AFW 机 床 纤维缠绕制 造 工艺是将一连续 长 纤维束 带 采 用 连续 反复 缠绕到回 转 的 芯 模 上 ， 通 常 不 能 实现 纵 向 （ 0°方 位 ） 的 纤维缠绕以及 局 部 增 厚 或 加筋 ， 而 ATL 是利 用 滚 压 辊 将确 定 宽 度 的 预 浸 料 带 铺放到相 对 平 直 的 模 具 上 ， 且 路 径 一般 是有 限 的 ， 但 容 易 实现 0°方 向的 铺 放及 局 部 增 厚 或 加筋 层 铺 。随 现 代大 型 飞 机 中应用 的 复 材 整 体 构件 轮 廓 复 杂 度 越 来 越 高 ， 尺 寸 也越 来 越 大 ， 传 统AFW 和ATL 已无法满 足 航 空 飞 机 制 造 实 际 应 用 需 求 。 为 此 ， 上 世 纪 80 年 代 末 产 生 了 将 AFW 机 床 缠 绕 功 能 和 ATL 机 床 层铺 、 压 紧 、 切 割 和 重 铺 等 加 工 能 力 融 合 集 成 在 一 台 设 备 上 ， 此 即 出 现了 自 动 纤 维 铺 放 机 床 （ AFP） ， 也 叫 自 动 铺 丝 机 。 图 2 AFP 机床基本结构 典 型 AFP 机 床 基 本 结 构 如 图 2 所 示 ， 主 要 包 括 有 可 实 现 机 床 铺...
