AIBUS通讯协议说明

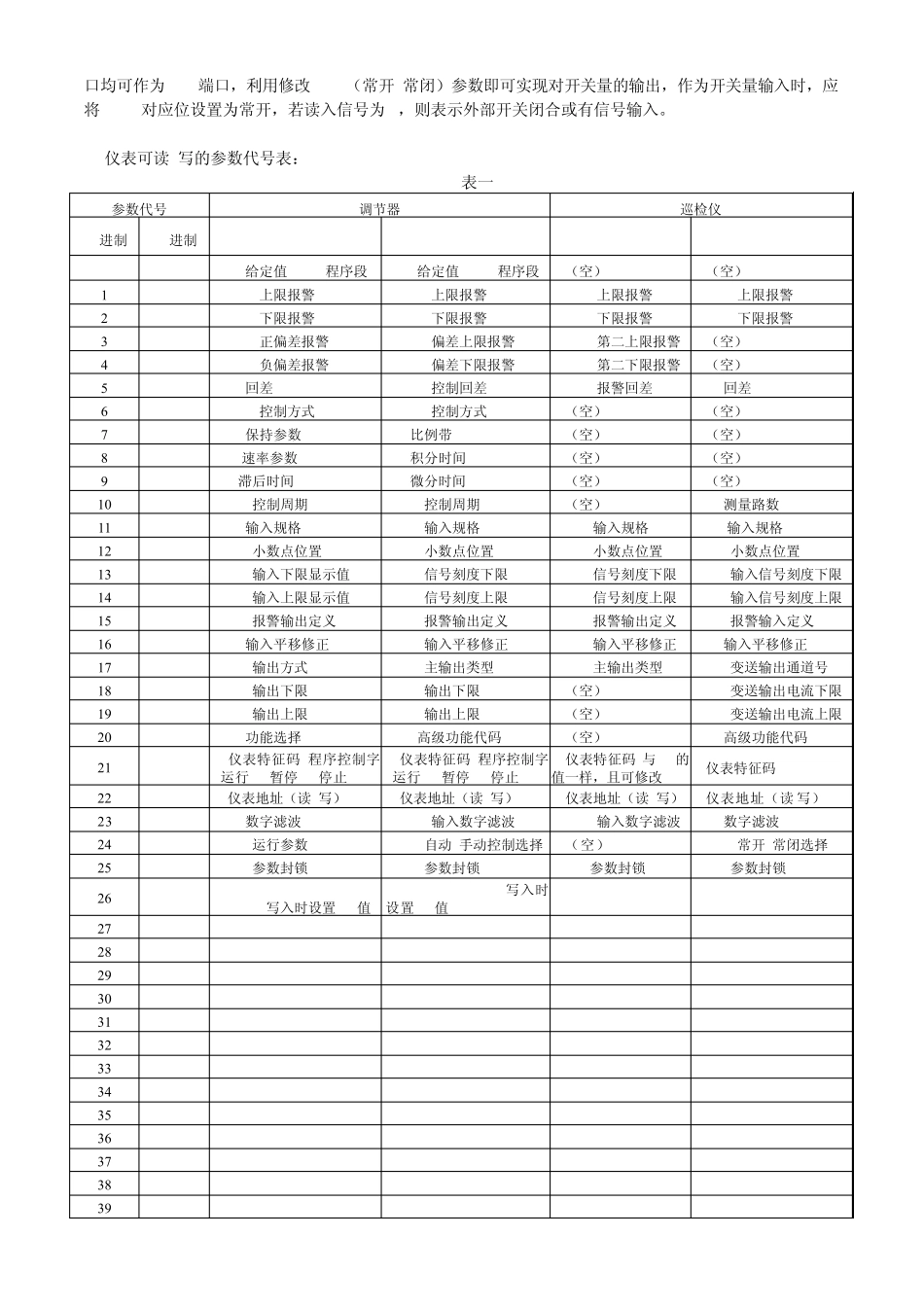

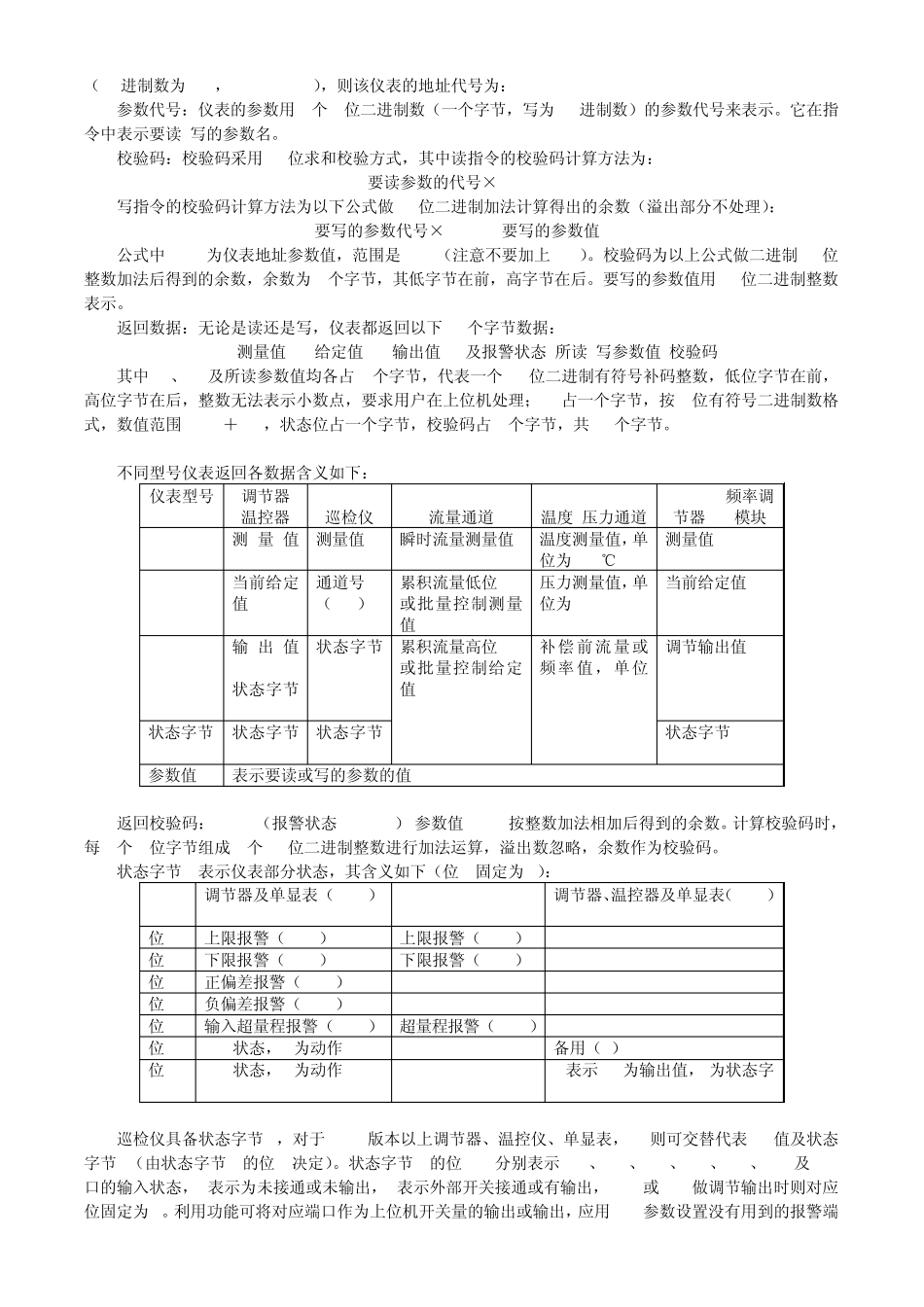

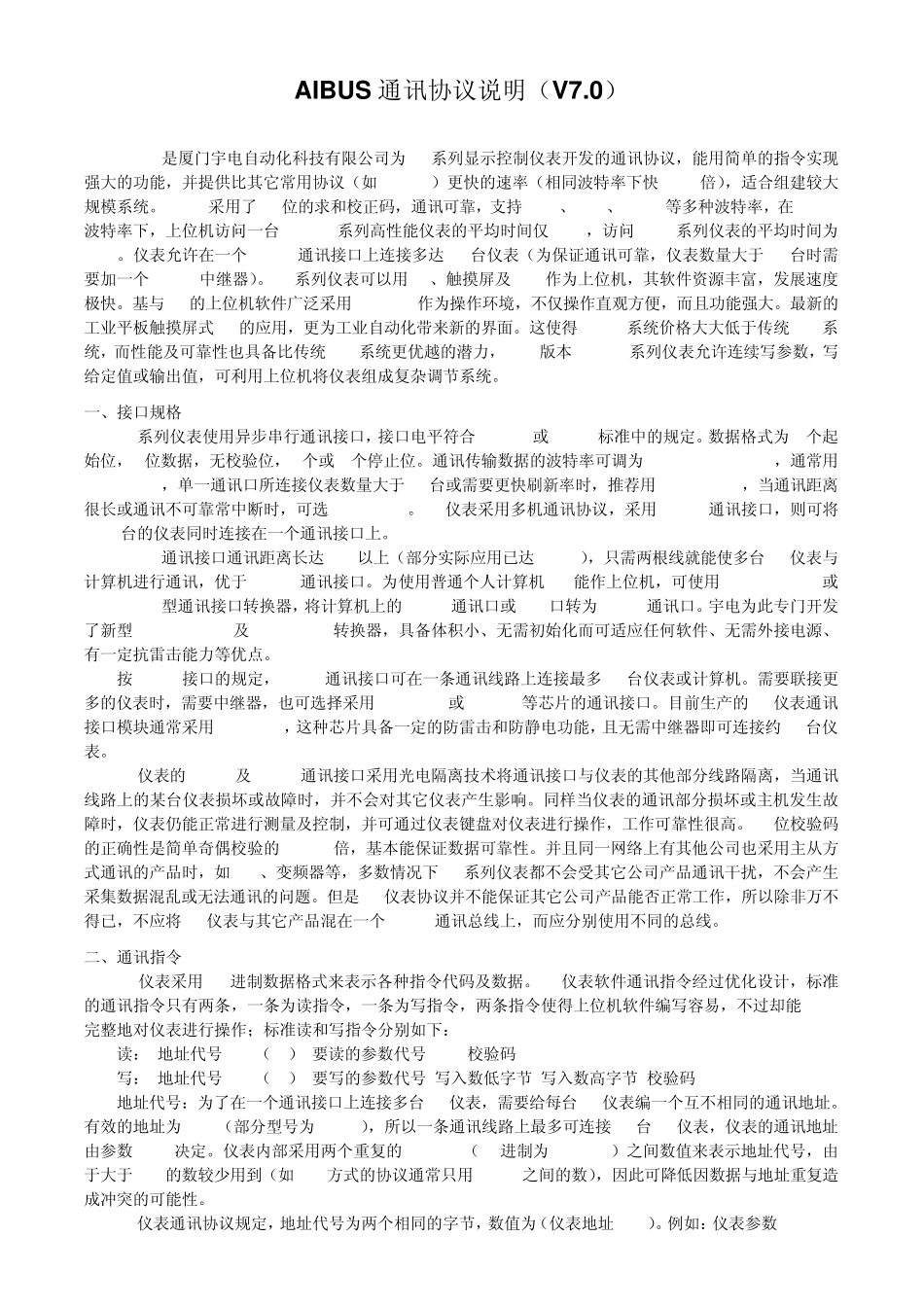

AIBUS 通讯协议说明（V7.0） AIBUS是厦门宇电自动化科技有限公司为AI系列显示控制仪表开发的通讯协议，能用简单的指令实现强大的功能，并提供比其它常用协议（如MODBUS）更快的速率（相同波特率下快3-10倍），适合组建较大规模系统。AIBUS采用了16位的求和校正码，通讯可靠，支持4800、9600、19200等多种波特率，在 19200波特率下，上位机访问一台 AI-7/8系列高性能仪表的平均时间仅 20mS，访问 AI-5系列仪表的平均时间为50mS。仪表允许在一个 RS485通讯接口上连接多达 80台仪表（为保证通讯可靠，仪表数量大于 60台时需要加一个 RS485中继器）。AI系列仪表可以用PC、触摸屏及 PLC作为上位机，其软件资源丰富，发展速度极快。基与 PC的上位机软件广泛采用WINDOWS作为操作环境，不仅操作直观方便，而且功能强大。最新的工业平板触摸屏式 PC的应用，更为工业自动化带来新的界面。这使得 AIDCS系统价格大大低于传统DCS系统，而性能及可靠性也具备比传统DCS系统更优越的潜力，V7.X版本 AI-7/8系列仪表允许连续写参数，写给定值或输出值，可利用上位机将仪表组成复杂调节系统。 一、接口规格 AI系列仪表使用异步串行通讯接口，接口电平符合RS232C或 RS485标准中的规定。数据格式为1个起始位，8位数据，无校验位，1个或 2个停止位。通讯传输数据的波特率可调为4800~19200 bit/S，通常用9600 bit/S，单一通讯口所连接仪表数量大于 40台或需要更快刷新率时，推荐用19200bit/S，当通讯距离很长或通讯不可靠常中断时，可选 4800bit/S。AI仪表采用多机通讯协议，采用RS485通讯接口，则可将1~80台的仪表同时连接在一个通讯接口上。 RS485通讯接口通讯距离长达 1KM以上（部分实际应用已达 3-4KM），只需两根线就能使多台 AI仪表与计算机进行通讯，优于 RS232通讯接口。为使用普通个人计算机 PC能作上位机，可使用RS232/RS485或USB/RS485型通讯接口转换器，将计算机上的RS232通讯口或 USB口转为RS485通讯口。宇电为此专门开发了新型 RS232/RS485及 USB/RS485转换器，具备体积小、无需初始化而可适应任何软件、无需外接电源、有一定抗雷击能力等优点。 按 RS485接口的规定，RS485通讯接口可在一条通讯线路上连接最多 32台仪表或计算机。需要联接更多的仪表时，需要中继器，也可选择采用75LBC184或 MAX487等芯片的通讯接口。目前生产的AI仪表通讯接口模块通常采用75LBC184，这种芯片具备一定的防雷击和防静电功能，且无需中继...
