Allegro设置差分线和等长的方法

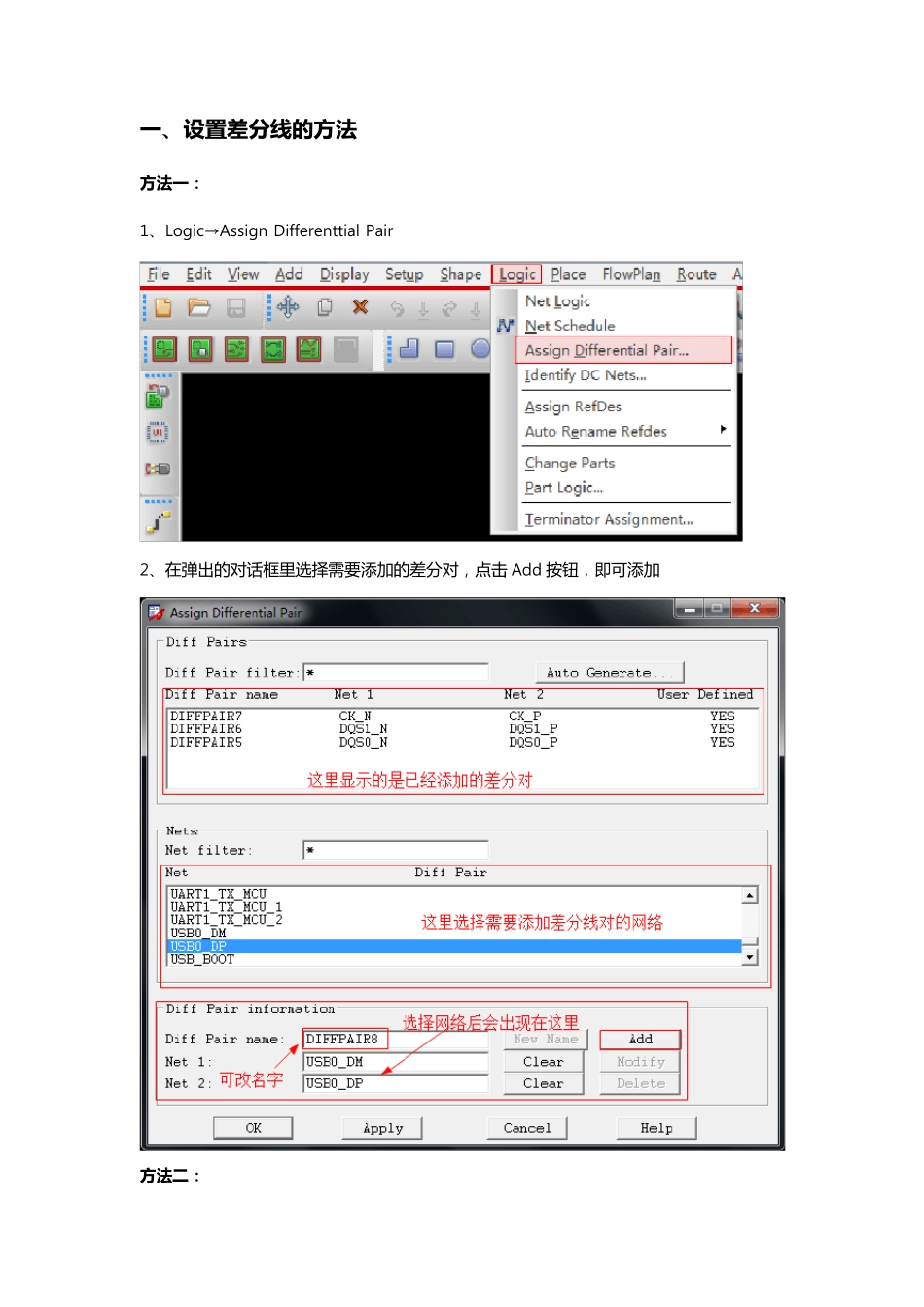

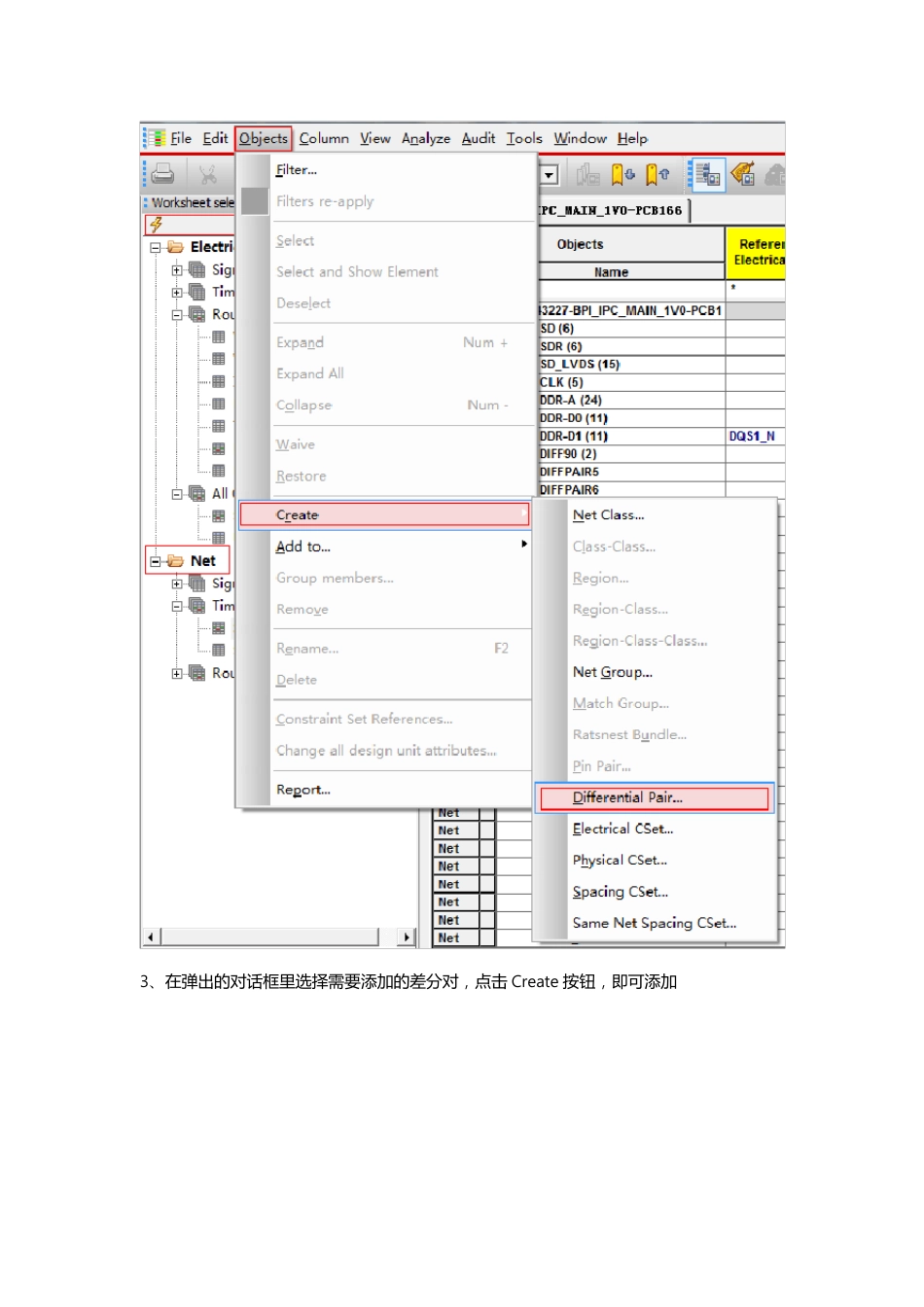

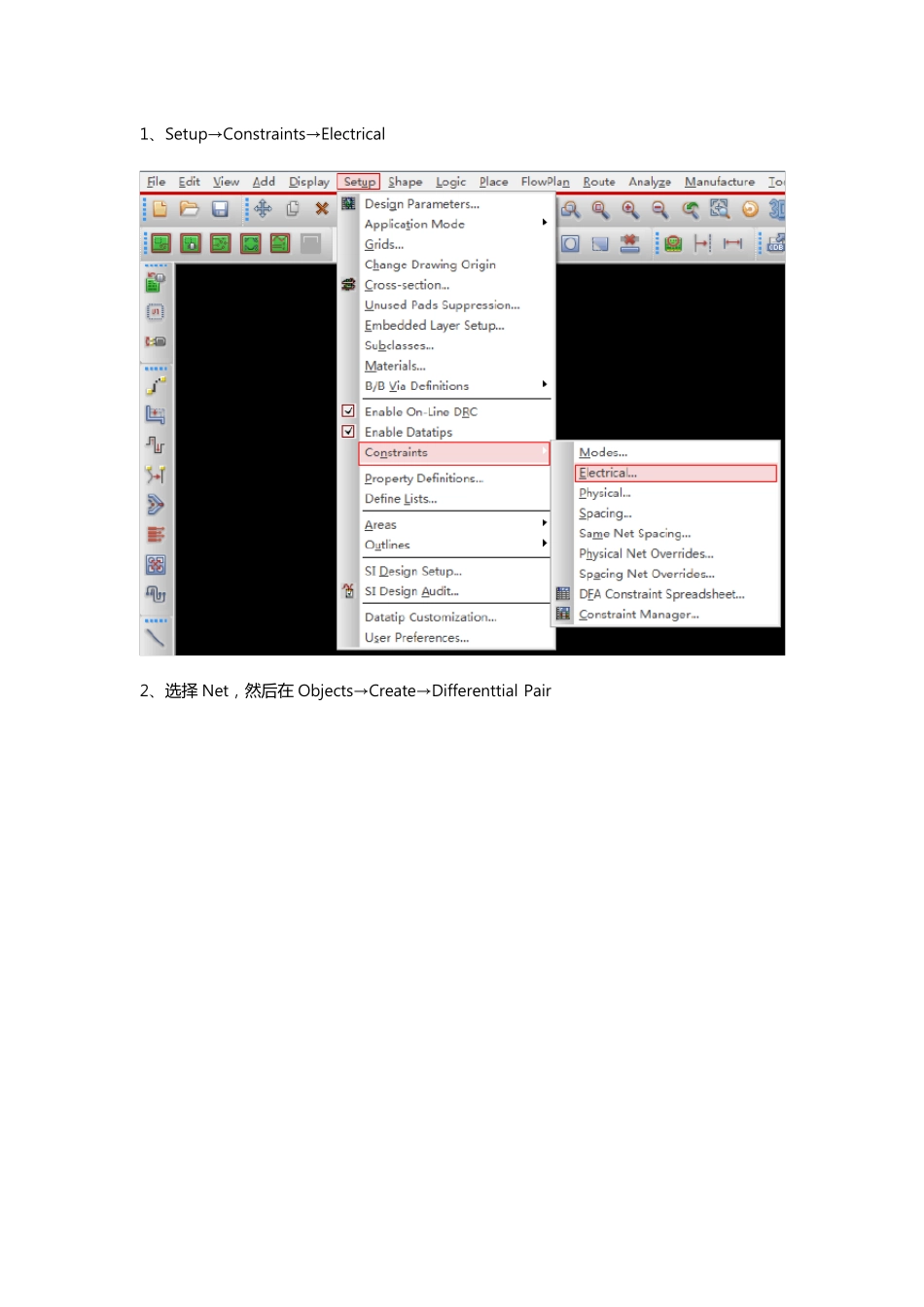

一、设置差分线的方法 方法一： 1、Logic→Assign Differenttial Pair 2、在 弹 出的对话框里选择需要添加的差分对，点击 Add 按钮，即可添加 方法二： 1、Setup→Constraints→Electrical 2、选 择 Net，然 后在 Objects→Create→Differenttial Pair 3、在 弹 出的对话框里选择需要添加的差分对，点击 Create 按钮，即可添加 设 置 完 差 分 线 对 后 ， 需 要 设 置 其 约 束 规 则 ， 方 法 如 下 ： 1、初 始 默 认 的 有 一个 DEFAULT 规 则 ， 右击 DEFAUlT， 选择 Create→Physical CSet 2、弹 出 一下对话框，在 Physical CSet 栏写上规则名称，建议根据差分线的阻抗描写，点击 OK，这里已经写好，规则名称为：DIFF100，就可以看到多了一行 PCS 3、设立好规则后就可以在这项规则里设置线宽间距等参数了 4、在 Net 一栏看到有已经设好的差分线，在 Referenced physical C Set 选项下选择刚刚设好的规则 DIFF100 *规 则 设 置 中 各 个项目的含义* Line Width（设置基本走线宽度） Min：最小线宽 Max：最大线宽，写 0 相当于无限大 Neck（neck 模 式 ，一般在间距很小的时候用到） Min Width：最小线宽 Max Length：最大线长 Differential Pair（差分线设置，单端线可不写） Min Line Spacing：差分对的最小线间距 Primary Gap：差分对理想线间距 Neck Gap：差分对最小允许线间距 (+)Tolerance：差分线允许的误差+ (-)Tolerance：差分线允许的误差- Vias（过孔选择） BB Via Stagger（设 置 埋/盲孔的过孔间距） Min：最小间距 Max：最大间距 Allow Pad-Pad Connect：/ Etch：/ Ts：/ 示意图： 二、设 置 等长 1、进 入规则设置页面 Electrical→Net→Routing→Relative Propagation Delay 2、选 中需要设置等长的网络， 右击， 选 择 Create→ Match Group 3、 更 改 组 名称 4、设 置 好 后 ，会 显 示 MGrp，如 下图。这样等长的线组就设 好 了，接下来是设 置 等长的约束规则 5、在 Delta:Tolerance一栏设置好长度误差范围 6、默认的是以时间和百分比为单位，我们改成长度单位，如下图 7、然后设置一个网络为目标网络，在 网络 Delta:Tolerance 栏处右键选择 Set as target，如下图 8、最 后 打 开 检 查 模 式 ，在 Analyze 菜 单 选 择...
