AltiumDesigner6.9

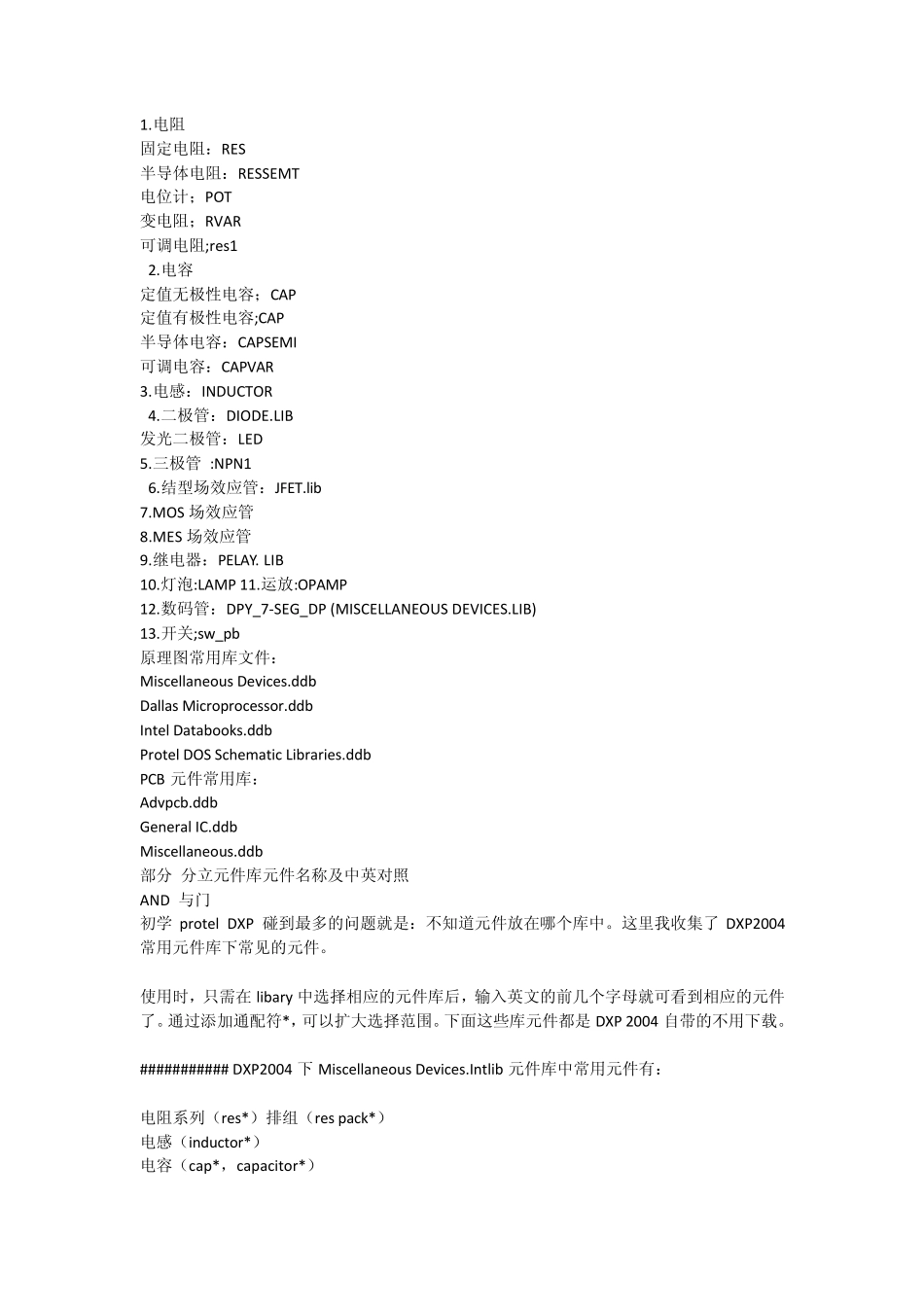

1.电阻 固定电阻：RES 半导体电阻：RESSEMT 电位计；POT 变电阻；RVAR 可调电阻;res1 2.电容 定值无极性电容；CAP 定值有极性电容;CAP 半导体电容：CAPSEMI 可调电容：CAPVAR 3.电感：INDUCTOR 4.二极管：DIODE.LIB 发光二极管：LED 5.三极管 :NPN1 6.结型场效应管：JFET.lib 7.MOS 场效应管 8.MES 场效应管 9.继电器：PELAY. LIB 10.灯泡:LAMP 11.运放:OPAMP 12.数码管：DPY_7-SEG_DP (MISCELLANEOUS DEVICES.LIB) 13.开关;sw_pb 原理图常用库文件： Miscellaneous Devices.ddb Dallas Microprocessor.ddb Intel Databooks.ddb Protel DOS Schematic Libraries.ddb PCB 元件常用库： Advpcb.ddb General IC.ddb Miscellaneous.ddb 部分 分立元件库元件名称及中英对照 AND 与门 初学protel DXP 碰到最多的问题就是：不知道元件放在哪个库中。这里我收集了 DXP2004常用元件库下常见的元件。 使用时，只需在libary中选择相应的元件库后，输入英文的前几个字母就可看到相应的元件了。通过添加通配符*，可以扩大选择范围。下面这些库元件都是DXP 2004 自带的不用下载。 ########### DXP2004 下 Miscellaneous Devices.Intlib 元件库中常用元件有： 电阻系列（res*）排组（res pack*） 电感（inductor*） 电容（cap*，capacitor*） 二极管系列（diode*，d*） 三极管系列（npn*，pnp*，mos*，MOSFET*，MESFET*，jfet*，IGBT*） 运算放大器系列（op*） 继电器（relay*） 8 位数码显示管（dpy*） 电桥（bri*bridge） 光电耦合器( opto* ，optoisolator ) 光电二极管、三极管（photo*） 模数转换、数模转换器（adc-8，dac-8） 晶振（xtal） 电源（battery）喇叭（speaker）麦克风（mic*）小灯泡（lamp*）响铃（bell） 天线（antenna） 保险丝（fuse*） 开关系列（sw*）跳线（jumper*） 变压器系列（trans*） ？？？？（tube*）（scr）（neon）（buzzer）（coax） 晶振（crystal oscillator）的元件库名称是 Miscellaneous Devices.Intlib, 在 search 栏中输入 *soc 即可。 ########### DXP2004 下 Miscellaneous connectors.Intlib 元件库中常用元件有： (con*，connector*) (header*) (MHDR*) 定时器NE555P 在库 TI analog timer circit.Intlib 中 电阻 AXIAL 无极性电容 RAD 电解电容 RB- 电位器 VR 二极管 DIODE 三极管 TO...
