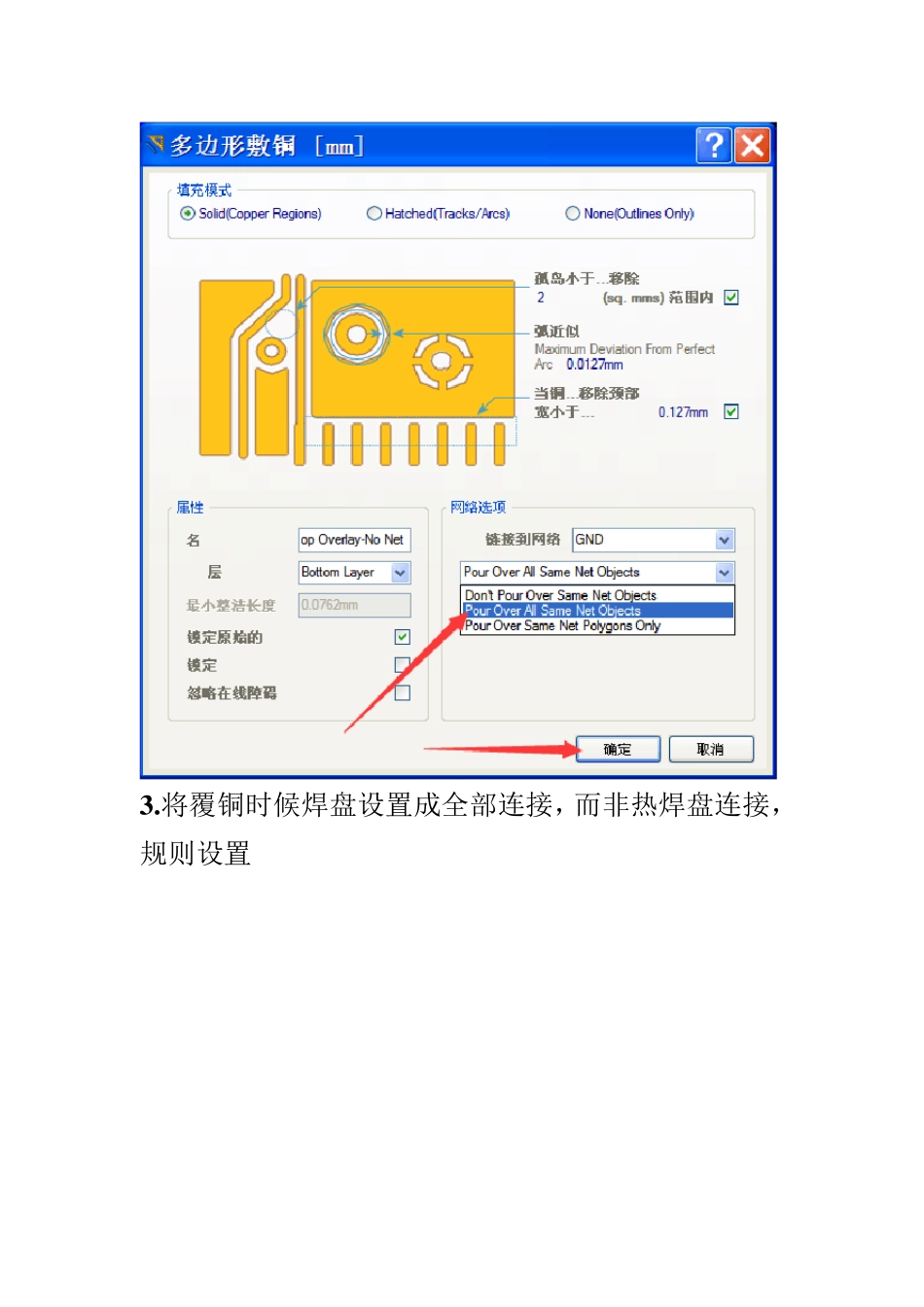

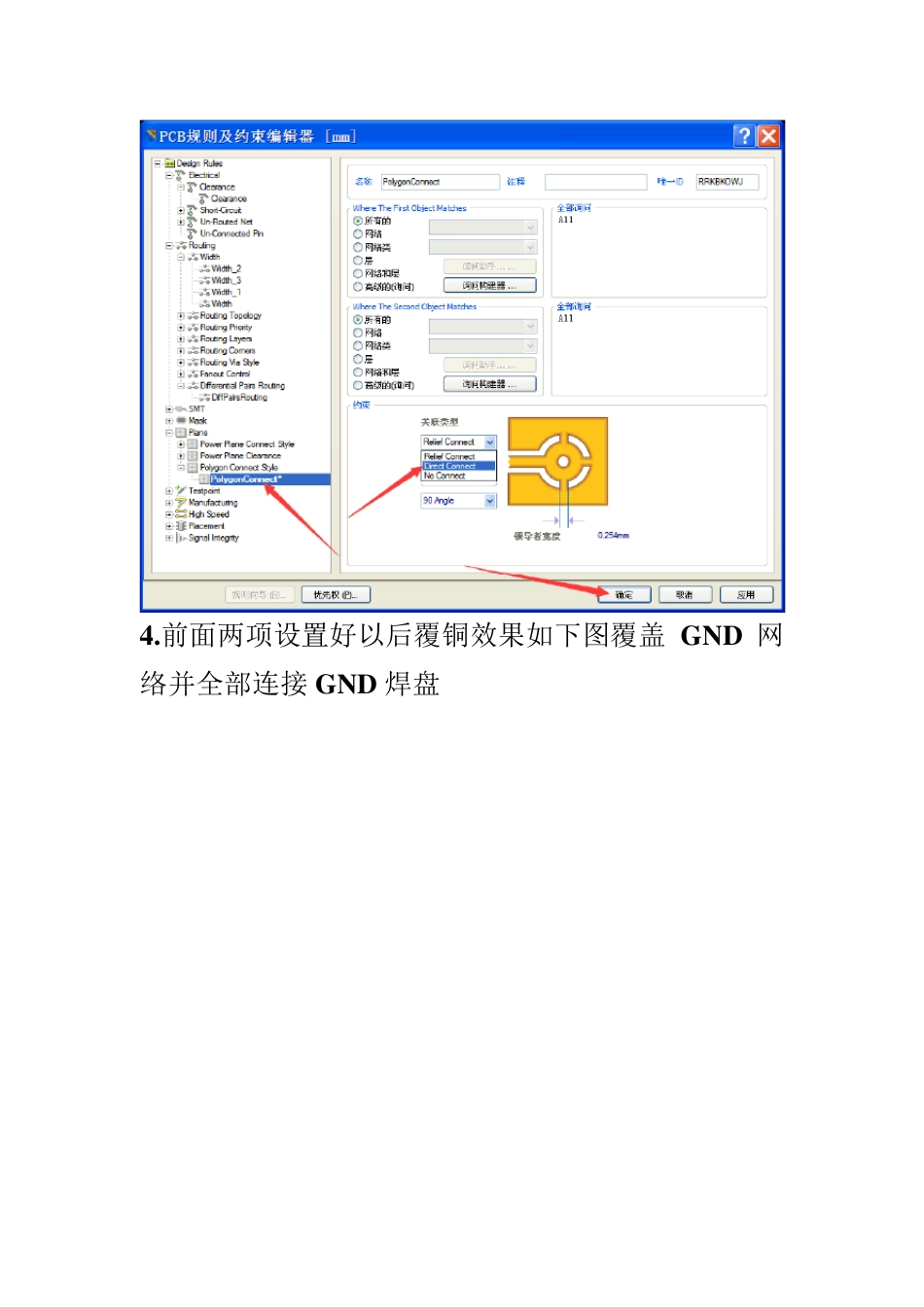

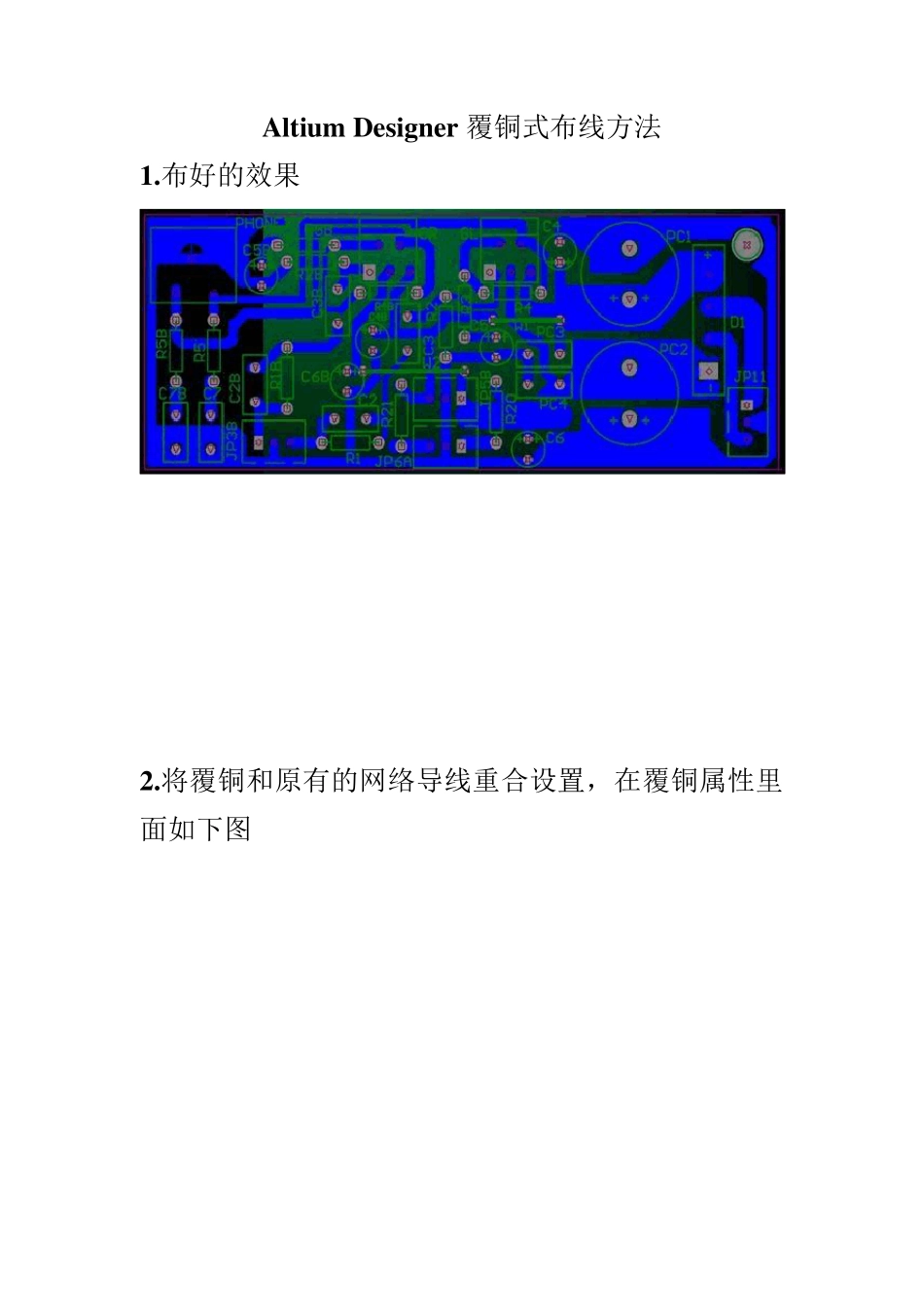

Altiu m Designer 覆铜式布线方法 1.布好的效果 2.将覆铜和原有的网络导线重合设置,在覆铜属性里面如下图 3 .将覆铜时候焊盘设置成全部连接,而非热焊盘连接,规则设置 4.前面两项设置好以后覆铜效果如下图覆盖 GND 网络并全部连接 GND 焊盘 5 . 单独设置覆铜和覆铜,覆铜和导线以及过孔的间距,而不影响原来设定的导线和导线的间距。如下面步骤 新建一个规则如上图 右边出现设置框-在上面的“where the first object matches”框下面的高级旁边,点“询问构建器”, 左边的“条件类型/操作员”点中出现的下拉框选择“object kind is”,在右边的“条件值”选择“poly”然后确定 设置框右边出现“Ispolygon”,将其改为“Inpolygon”,即第二个字母 s 改为n,同时下面的间隙设置就是单独设置这个的。注意:种方法改的最小间距只是置覆铜和覆铜,覆铜和导线以及过孔的间距,而不影响原来设定的导线和导线的间距。
