Altium_Designer标准教程_第4章_原理图编辑

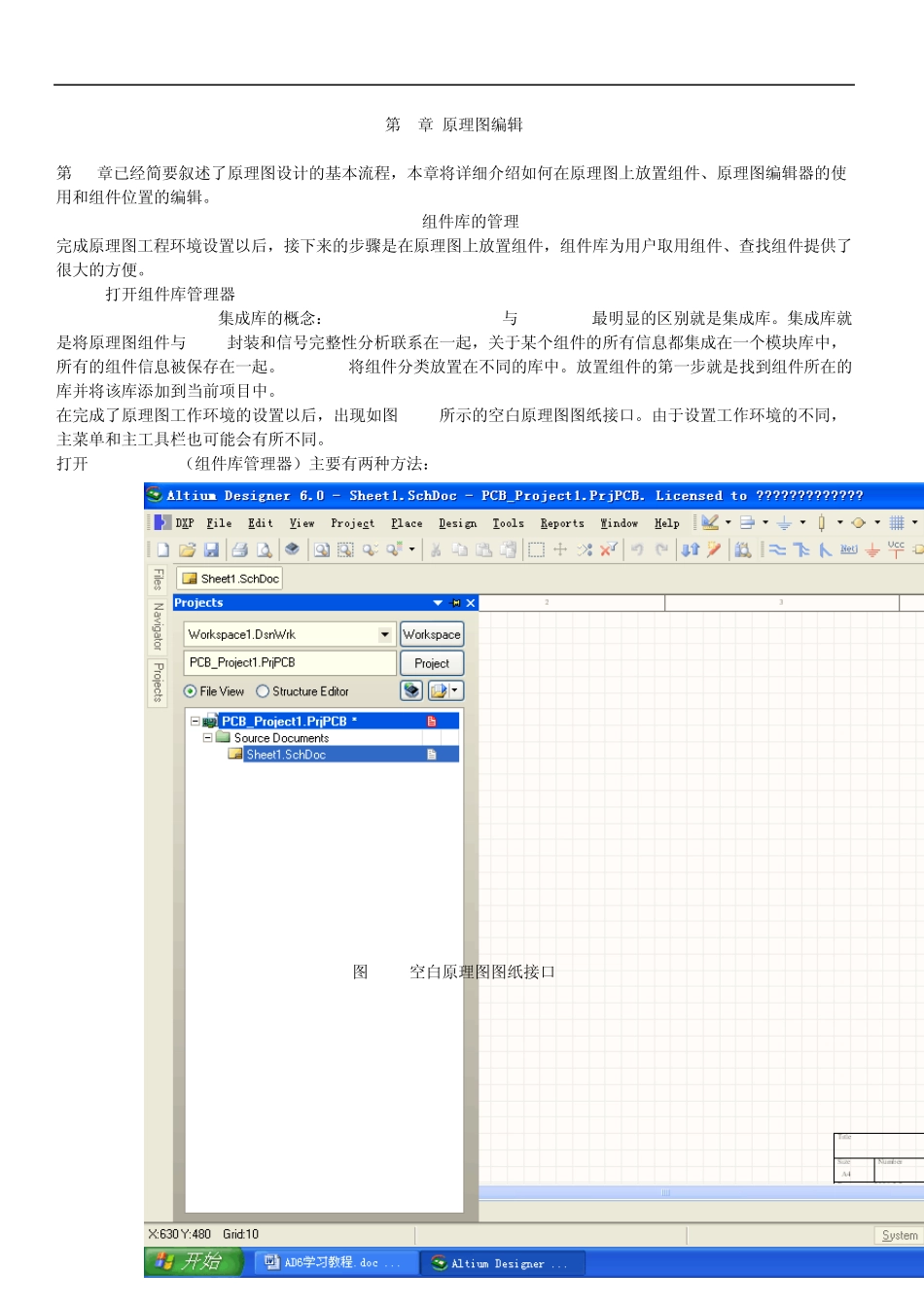

Altium_Designer标准教程_第4章_原理图编辑_第1页
1/31
Altium_Designer标准教程_第4章_原理图编辑_第2页
2/31

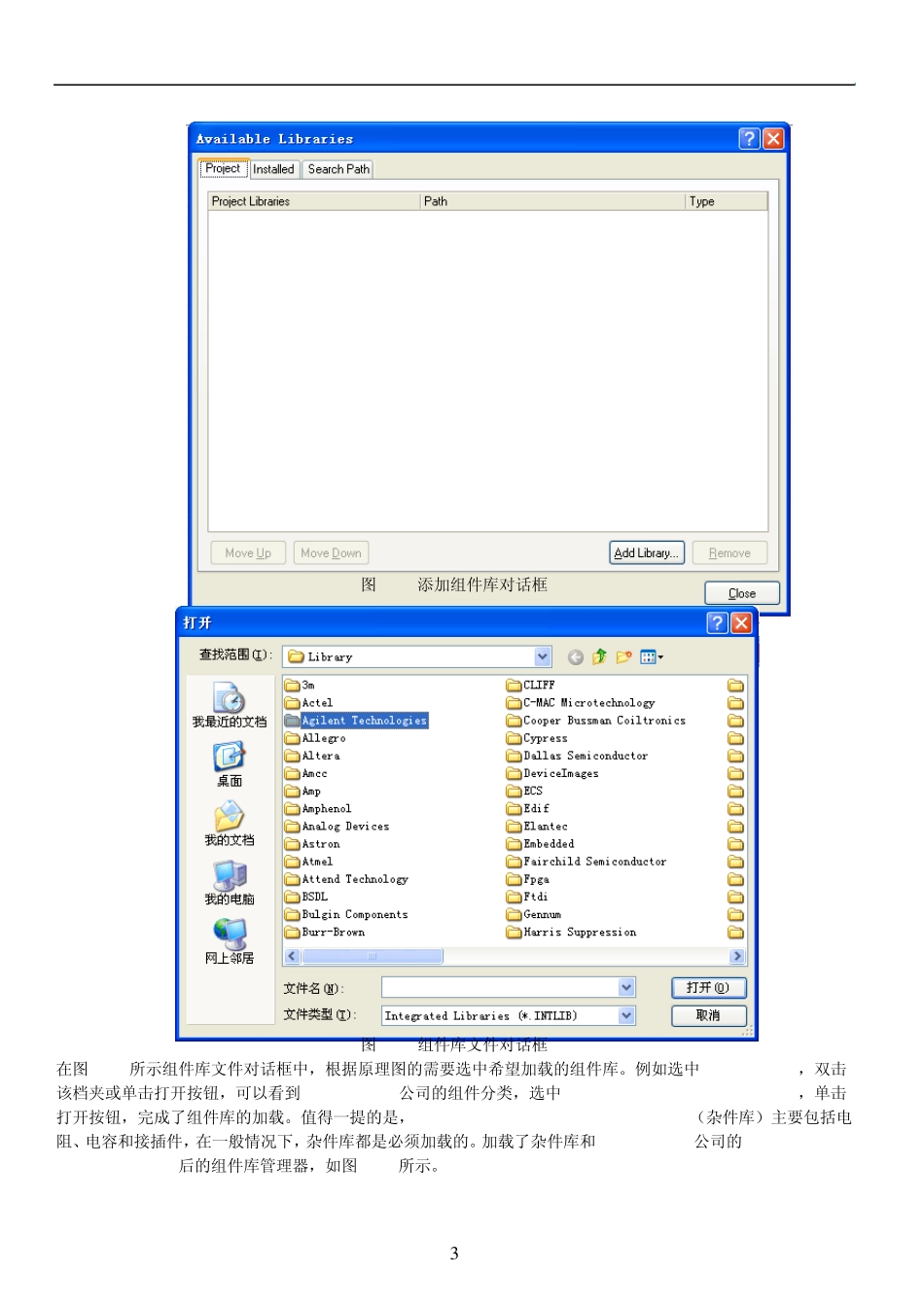

Altium_Designer标准教程_第4章_原理图编辑_第3页
3/31
1 第4章 原理图编辑 第 3 章已经简要叙述了原理图设计的基本流程,本章将详细介绍如何在原理图上放置组件、原理图编辑器的使用和组件位置的编辑。 4.1 组件库的管理 完成原理图工程环境设置以后,接下来的步骤是在原理图上放置组件,组件库为用户取用组件、查找组件提供了很大的方便。 4.1.1 打开组件库管理器 Altium Designer 6.0 集成库的概念: Altium Designer 6.0 与 Potel99 最明显的区别就是集成库。集成库就是将原理图组件与 PCB 封装和信号完整性分析联系在一起,关于某个组件的所有信息都集成在一个模块库中,所有的组件信息被保存在一起。 Protel 将组件分类放置在不同的库中。放置组件的第一步就是找到组件所在的库并将该库添加到当前项目中。 在完成了原理图工作环境的设置以后,出现如图 4-1 所示的空白原理图图纸接口。由于设置工作环境的不同,主菜单和主工具栏也可能会有所不同。 打开 Libraries (组件库管理器)主要有两种方法: 图 4-1 空白原理图图纸接口 2 图 4-2 组件库管理器对话框 在图 4-1 的下方有一排工具按钮,单击 Libraries 按钮,将弹出如图 4-2 所示组件库管理器对话框。 ● 执行主菜单命令 Design/Browse Library ,也同样弹出如图 4-2 所示组件库管理器对话框。 4.1.2 添加组件库 组件库管理器主要实现添加或删除组件库、在组件库中查找组件和在原理图上放置组件。单击组件库管理器中的 Libraries 按钮,将弹出如图 4-3 所示对话框。 单击图 4-3 中的 Add Library 按钮,将弹出打开组件库文件对话框,如图 4-4 所示。在一般情况下,组件库文件在 Altium\library 目录下下, Altium Designer 6.0 主要根据厂商来对组件分类。选定某个厂商,则该厂商的组件列表会被显示。 3 图 4-3 添加组件库对话框 图 4-4 组件库文件对话框 在图 4-4 所示组件库文件对话框中,根据原理图的需要选中希望加载的组件库。例如选中 Burr-Brown ,双击该档夹或单击打开按钮,可以看到 Burr-Brown 公司的组件分类,选中 BB Amplifier Buffer. IntLib ,单击打开按钮,完成了组件库的加载。值得一提的是, Miscellaneous connectors. IntLib (杂件库)主要包括电阻、电容和接插件,在一般情况下,杂件库都是必须加载的。加载了杂件库和 Burr-Brown 公司的 BB Amplifierf Buffer. IntLib 后的组件库管理器,如图 4-5 所示。...
