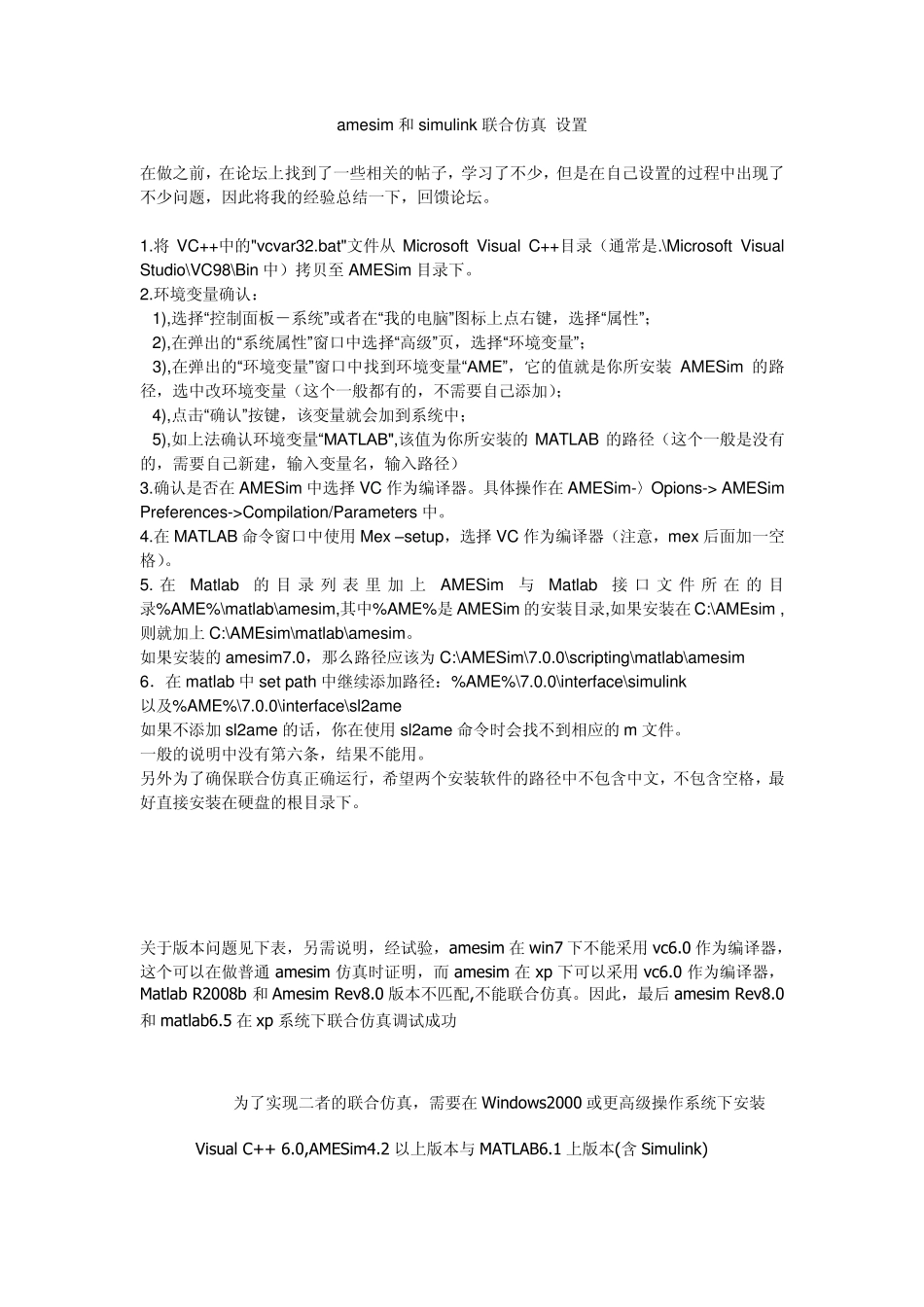

amesim和simulink联合仿真%20设置_第1页
1/13
amesim和simulink联合仿真%20设置_第2页
2/13
amesim和simulink联合仿真%20设置_第3页
3/13
amesim 和simulink 联合仿真 设置 在做之前,在论坛上找到了一些相关的帖子,学习了不少,但是在自己设置的过程中出现了不少问题,因此将我的经验总结一下,回馈论坛。 1.将VC++中的"vcvar32.bat"文件从 Microsoft Visual C++目录(通常是.\Microsoft Visual Studio\VC98\Bin 中)拷贝至 AMESim 目录下。 2.环境变量确认: 1),选择“控制面板-系统” 或者在“我的电脑” 图标上点右键,选择“属性” ; 2),在弹出的“系统属性” 窗口中选择“高级” 页,选择“环境变量” ; 3),在弹出的“环境变量” 窗口中找到环境变量“AME” ,它的值就是你所安装 AMESim 的路径,选中改环境变量(这个一般都有的,不需要自己添加); 4),点击“确认” 按键,该变量就会加到系统中; 5),如上法确认环境变量“MATLAB",该值为你所安装的MATLAB 的路径(这个一般是没有的,需要自己新建,输入变量名,输入路径) 3.确认是否在AMESim 中选择 VC 作为编译器。具体操作在AMESim-〉Opions-> AMESim Preferences->Compilation/Parameters 中。 4.在MATLAB 命令窗口中使用 Mex – setup,选择 VC 作为编译器(注意,mex 后面加一空格)。 5. 在Matlab 的目 录 列 表 里 加 上AMESim与Matlab 接 口 文 件 所 在的目录%AME%\matlab\amesim,其中%AME%是AMESim 的安装目录,如果安装在C:\AMEsim ,则就加上C:\AMEsim\matlab\amesim。 如果安装的amesim7.0,那么路径应该为 C:\AMESim\7.0.0\scripting\matlab\amesim 6.在matlab 中set path 中继续添加路径:%AME%\7.0.0\interface\simulink 以及%AME%\7.0.0\interface\sl2ame 如果不添加 sl2ame 的话,你在使用 sl2ame 命令时会找不到相应的m 文件。 一般的说明中没有第六条,结果不能用。 另外为了确保联合仿真正确运行,希望两个安装软件的路径中不包含中文,不包含空格,最好直接安装在硬盘的根目录下。 关于版本问题见下表,另需说明,经试验,amesim 在win7 下不能采用 vc6.0 作为编译器,这个可以在做普通 amesim 仿真时证明,而 amesim 在xp 下可以采用 vc6.0 作为编译器,Matlab R2008b 和Amesim Rev8.0 版本不匹配,不能联合仿真。因此,最后 amesim Rev8.0和matlab6.5 在xp 系统下联合仿真调试成功 为了实现二者的联合仿真,需要在Windows2000 或更高级操作系统下安装Visual C++ 6.0,AMESim4.2 以上版本与...
