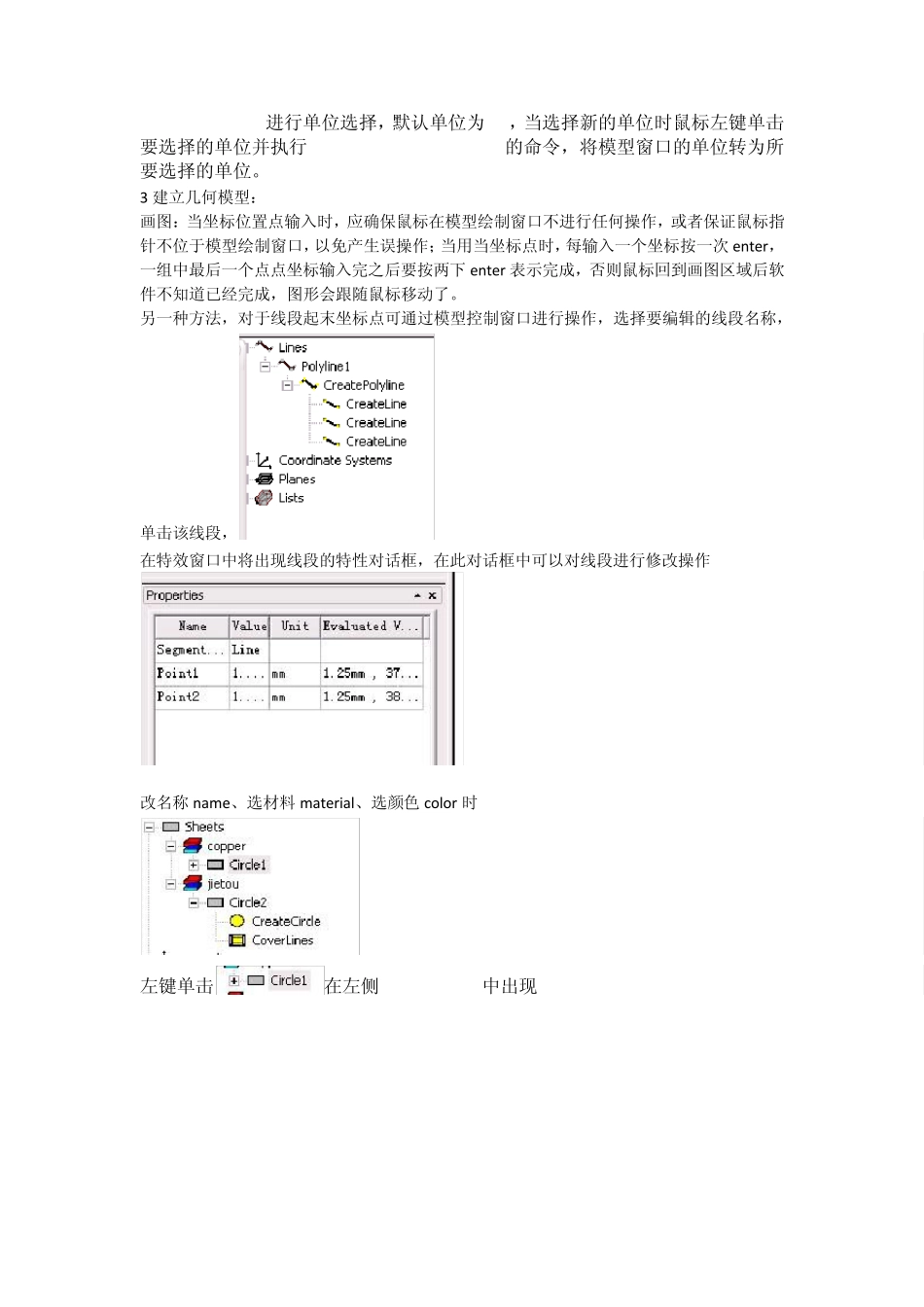

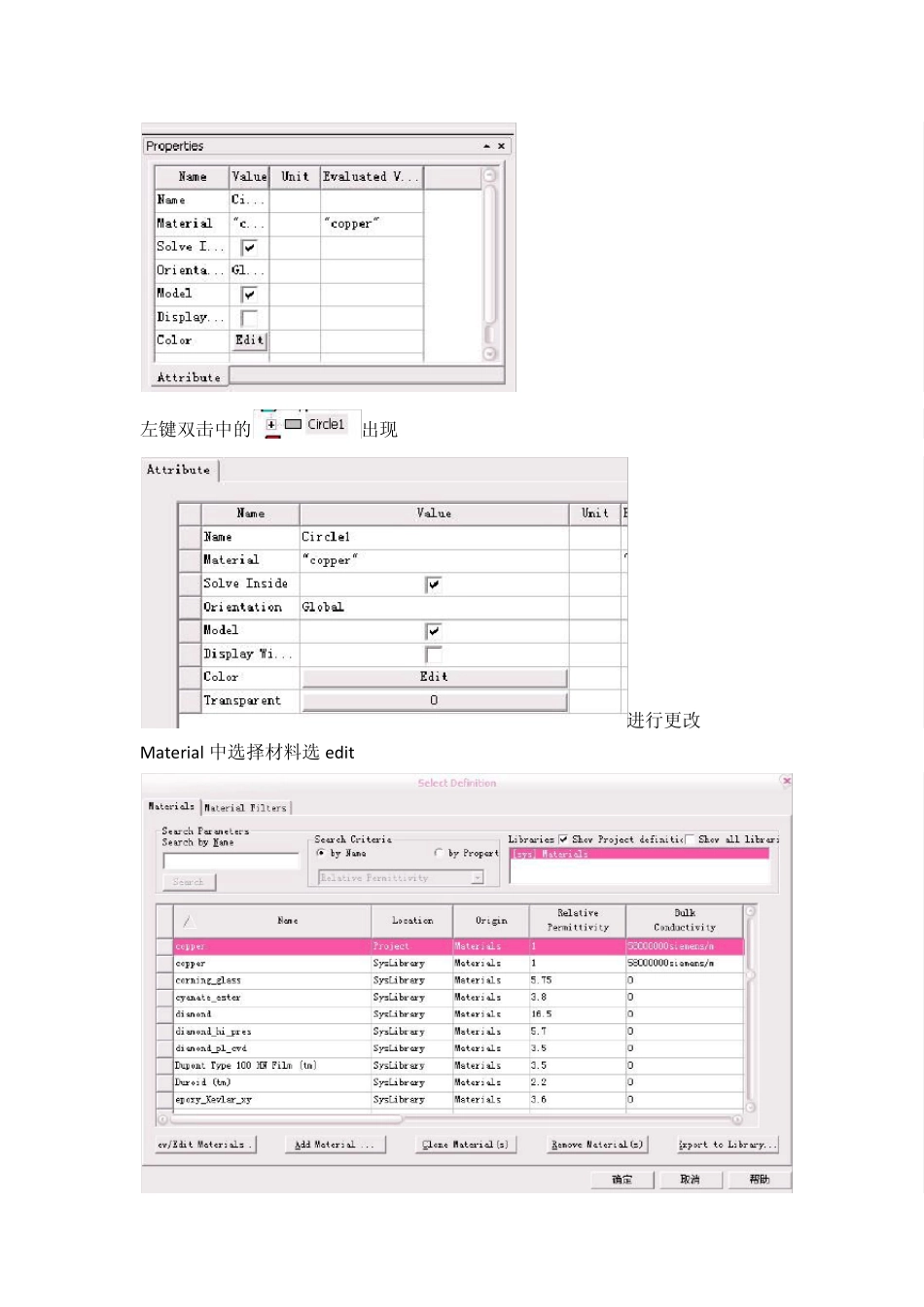

有限源分析的基本步骤 1 创建项目及定义分析类型 2 建立几何模型 3 定义及分配材料 4 定义及加载激励源和边界条件 5 求解参数设定 6 后处理 Ansoft 二维电场应用 静电场Electrostatic 1中的建立一个 Maxwell2D 工程文件 2 求解器类型和求解器坐标的选择：菜单栏中选择 Solution Type 出现 另一种方法是在工具栏中Tools/options/Maxwell 2D options 确定几何模型单位选择： Modeler/Units进行单位选择，默认单位为 mm，当选择新的单位时鼠标左键单击要选择的单位并执行 Rescale to new units的命令，将模型窗口的单位转为所要选择的单位。 3 建立几何模型： 画图：当坐标位置点输入时，应确保鼠标在模型绘制窗口不进行任何操作，或者保证鼠标指针不位于模型绘制窗口，以免产生误操作；当用当坐标点时，每输入一个坐标按一次 enter，一组中最后一个点点坐标输入完之后要按两下 enter 表示完成，否则鼠标回到画图区域后软件不知道已经完成，图形会跟随鼠标移动了。 另一种方法，对于线段起末坐标点可通过模型控制窗口进行操作，选择要编辑的线段名称，单击该线段， 在特效窗口中将出现线段的特性对话框，在此对话框中可以对线段进行修改操作 改名称 name、选材料 material、选颜色 color 时 左键单击在左侧 properties中出现 左键双击中的出现 进行更改 Material 中选择材料选 edit 若是要添加是材料则选择进行编辑 相对介电常数和相对电导率 另一种材料定义及分配的方法是使用 点击vacuum右侧的箭头下拉的Select得到材料管理器对话框，当项目需要库中某种材料时，鼠标选择该材料，左键双击，此材料会自动进入项目管理器菜单中 我们就可以对材料进行编辑、添加、复制、删除以及导出等操作，这就大大方便了用户对材料类型的选择与定义 4激励源： 确定选则对象的方式：O为 objects、E为 edges、F为 faces、V为 vertices（至高点），M为 multi 左键选中对象 右键选择Assign Excitation 5定义边界条件 Assign Boundary 6网格剖分 选中对象，Ctril+A为全选 右键选择Assign Mesh Operation 7定义求解选项 在涡流场中，求解设置项里有两处与静磁场设置不一样，分别是 Solver 设置项和Frequency Sweep 设置项。其中 Nonlinear Residue 非线性残差项设置 与静磁场一致，同样默认是 0.0001，更改该项可以改变在非线性收敛计算中的精度。而下面的 Adaptive Frequency...
