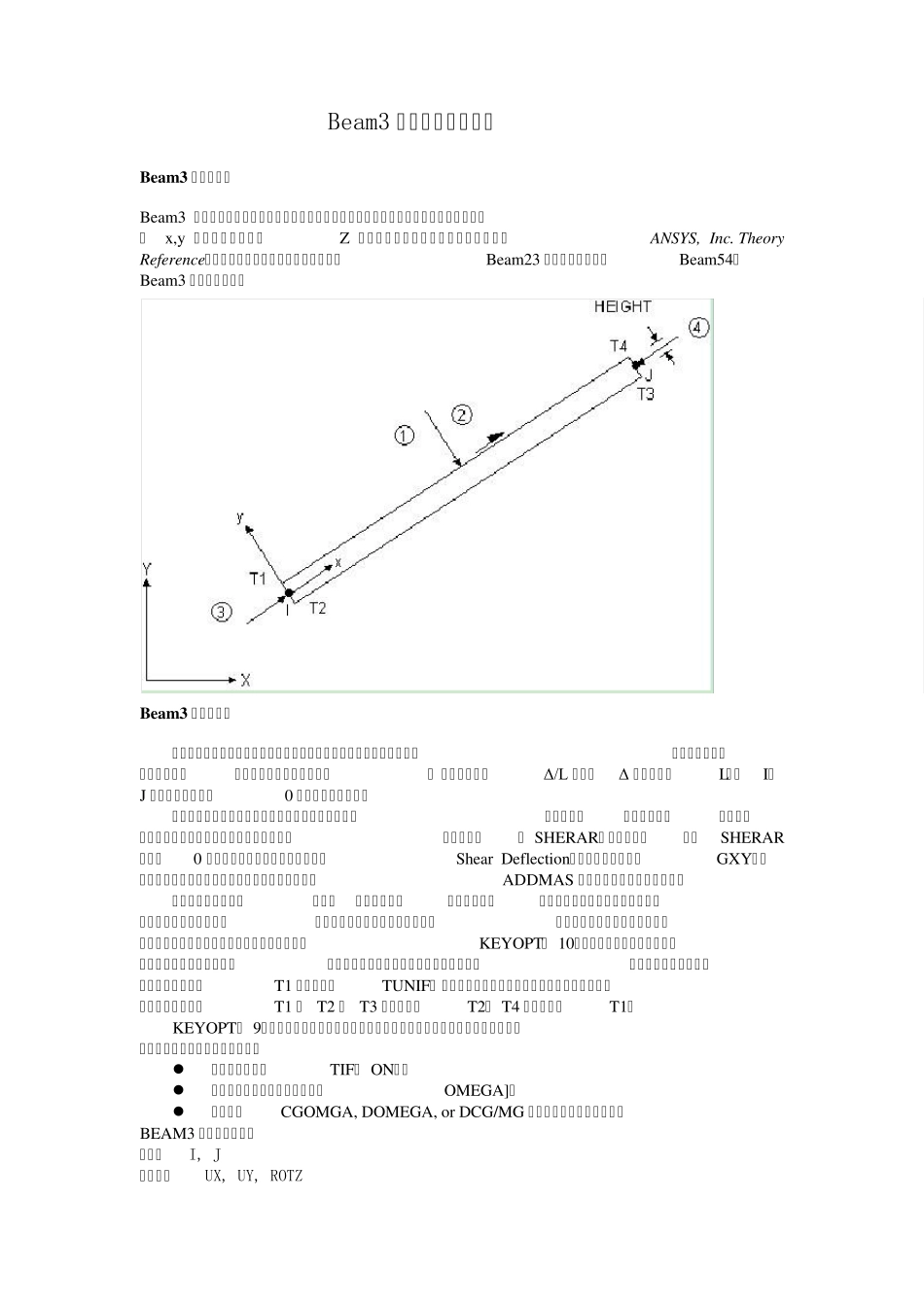

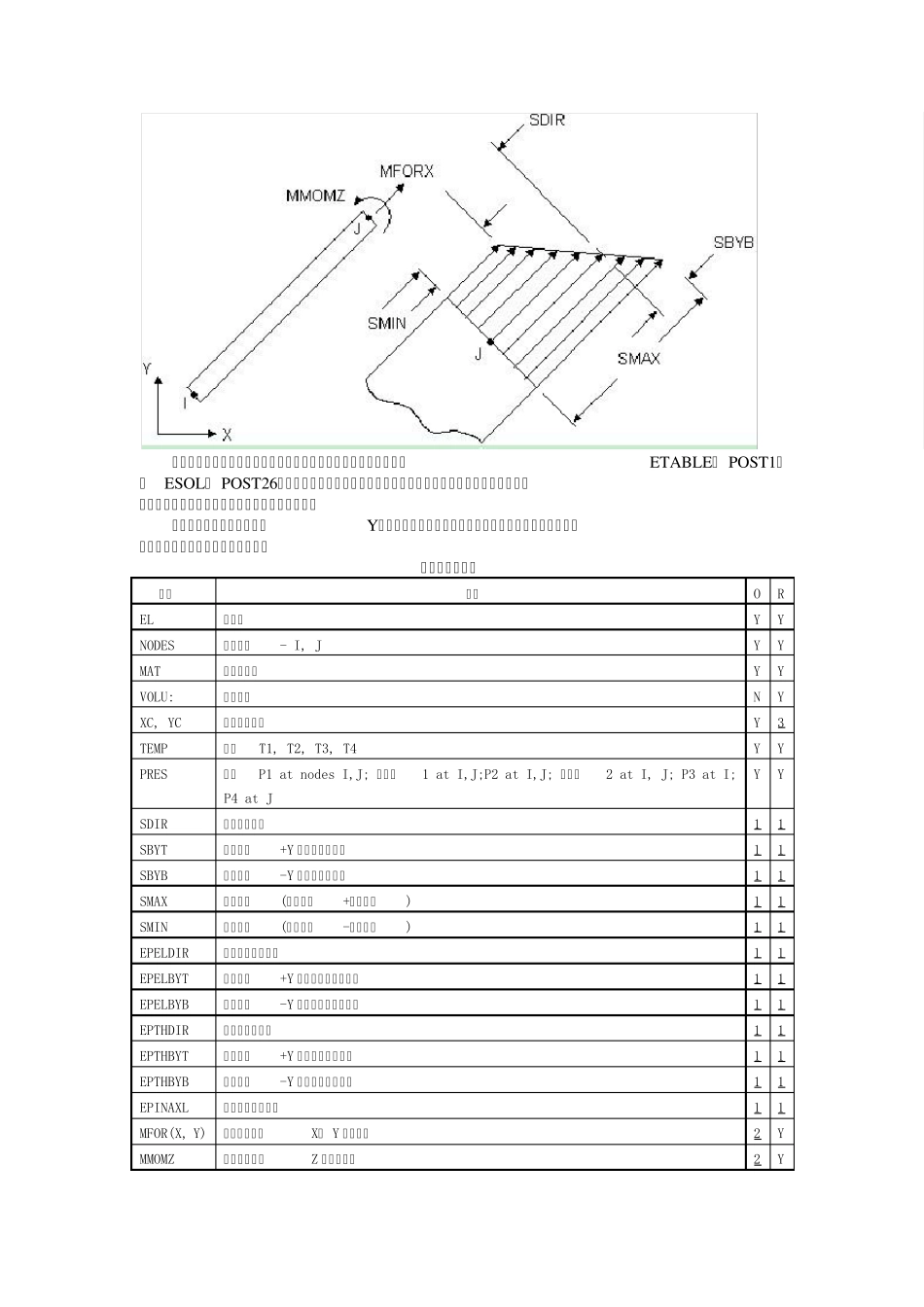

Beam3 二维弹性单元特性 Beam 3 单元描述： Beam3 单元是一种可承受拉、压、弯作用的单轴单元。单元的每个节点有三个自由度，即沿x ,y 方向的线位移及绕Z 轴的角位移。本单元更详细的说明见《ANSYS, Inc. Theory Reference》，其它的二维梁单元还有塑性梁单元Beam23 及非对称变截面梁Beam54。 Beam3 单元几何图形： Beam 3 输入数据： 上图给出了单元的几何图形、节点位置及坐标系统。单元由两个节点、横截面面积、横截面惯性矩、截面高度及材料属性定义。。 初始应变通过Δ/L 给定，Δ 为单元长度L（由I，J 节点坐标算得）与0 应变单元长度之差。 如果不计环向作用本单元也可进行轴对称体的分析，如对螺栓、带缝圆柱等。在轴对称分析时输入的面积和惯性矩应是全截面的。剪切变形量（ SHERAR）是可选的，如给SHERAR赋值为0 则表示忽略剪切变形（相关细节见Shear Deflection），当然剪切模量（GXY）只有在考虑剪切变形时才起作用。单元还可在实常数ADDMAS 中输入单位长度的附加质量。 “节点与单元荷载”一节对“单元荷载”有专门介绍。可以在本单元的表面施加面荷载，如上图中带圈数字所示，其中箭头指向为面荷载作用正向。横向均布压力的单位为力每单位长度，端点作用的压力应以集中力的形式输入。KEYOPT（ 10）用来控制线性变化的横向压力相对单元节点的偏移量。可在单元几何图形的四个角上设定温度值，其被当做体荷载处理。第一个角上的温度T1 的默认值为TUNIF， 如其它角的温度未给定时其默认值等于第一个角的温度，如给定了T1 和 T2 则 T3 的默认值为T2， T4 的默认值为T1。 KEYOPT（ 9）用来控制两节点中间部分相关值的输出情况，值是按平衡条件得出的。但在下列情况下这些值不能得到：  考虑应力硬化时TIF， ON］；  一个以上的部件作用有角速度时OMEGA]；  通过命令CGOMGA, DOMEGA, or DCG/MG 作用了角速度或加速度时。 BEAM3 输入参数汇总： 节点：I, J 自由度：UX, UY, ROTZ 实常数： AREA – 横截面面积 IZZ – 截面惯性矩 HEIGHT – 截面高 SHEARZ – 剪切变形系数 ISTRN – 初始应变 ADDMAS – 每单位长度附加质量 说明：剪切变形系数＝0，则在单元的Y 方向没有剪切变形。 材料属性：EX, ALPX, DENS, GXY, DAMP 表面荷载： 压力-（括号内为压力正值作用方向） face 1 (I-J) (-Y 法线方向) face 2 (I-J) (+X 切线方向) fac...
