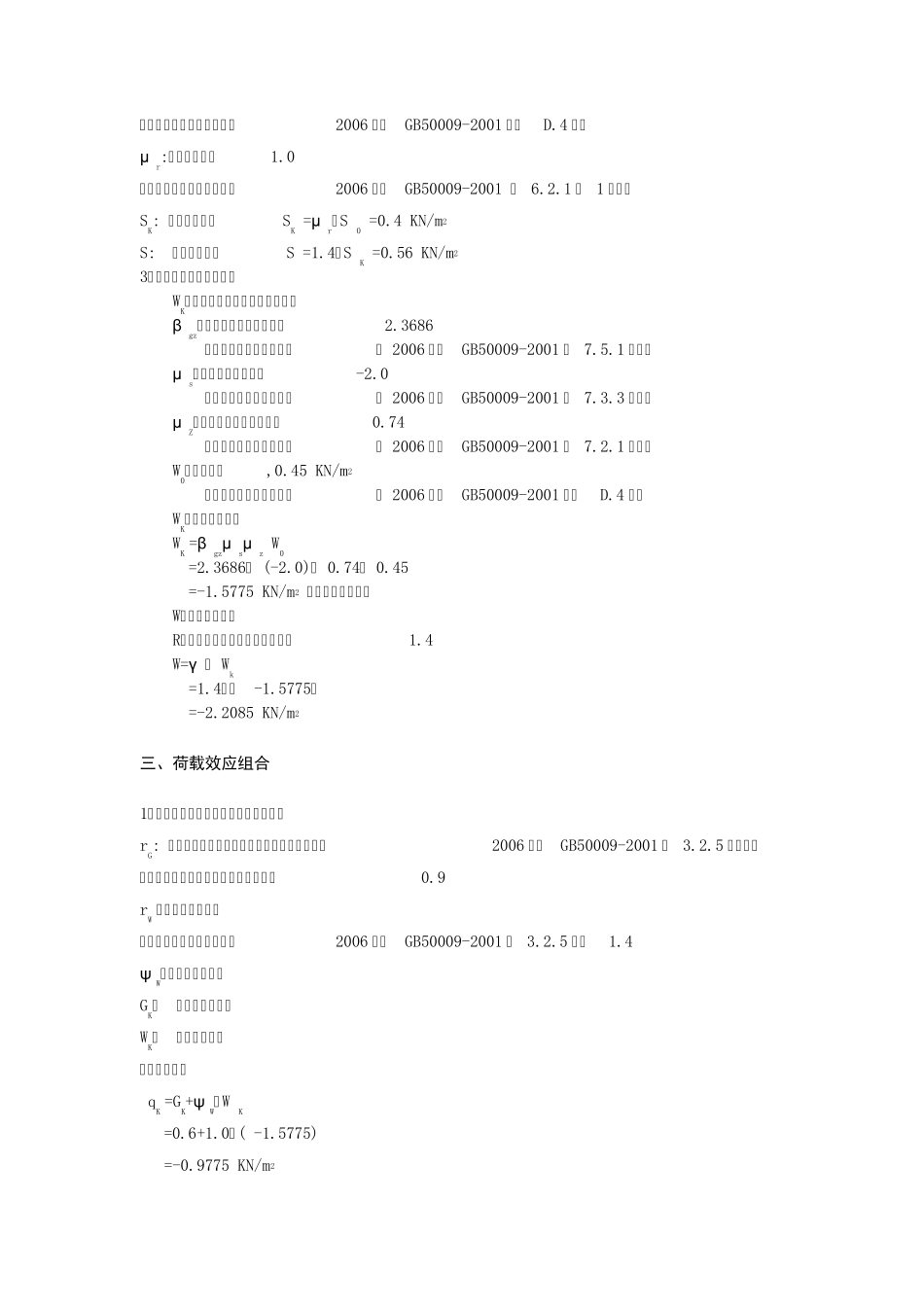

ansys 计算-钢结构玻璃雨篷计算书 第一部分、雨篷计算 第一章、雨篷面板计算 一、计算说明 玻璃雨篷面板选用TP8+1.14PVB+TP8 双钢化夹胶玻璃。 参数如下： 计算标高：4.095 m 玻璃分格： a× b=1.50 × 1.8 m a：玻璃分最大格短边 b：玻璃最大分格长边 设计地震烈度：8 度 地面粗糙度类别：C 类 二、荷载计算 1、雨篷构件重量荷载 雨篷钢构件自重由ANSYS 有限元计算程序自动加载，这里只计算雨篷玻璃自重。 GAK：玻璃面板自重面荷载标准值 玻璃采用TP8+1.14PVB+TP8 钢化夹胶玻璃 GAK=（ 8+8）×10-3× 25.6=0.410 KN/m2 GGK：考虑各种零部件后的雨篷构件自重面荷载标准值 GGK=0.6 KN/m2 GG: 考虑各种零部件后的雨篷构件自重面荷载设计值 自重荷载分项系数：1.2 GG =1.2× GGK =1.2× 0.60 =0.72 KN/m2 2、雪荷载作用 S0: 基本雪压 0.4 KN/m2 按《建筑结构荷载规范》（2006 版）GB50009-2001 附表D.4 取值 μr:积雪分布系数1.0 按《建筑结构荷载规范》（2006 版）GB50009-2001 表 6.2.1 第 1 项取值 SK: 雪荷载标准值 SK =μr×S0 =0.4 KN/m2 S: 雪荷载设计值 S =1.4×SK =0.56 KN/m2 3、风荷载作用（负风压） WK：作用在雨蓬上的风荷载标准值 βgz：瞬时风压的阵风系数， 2.3686 按《建筑结构荷载规范》（ 2006 版）GB50009-2001 表 7.5.1 条取值 μs：风荷载体型系数， -2.0 按《建筑结构荷载规范》（ 2006 版）GB50009-2001 第 7.3.3 条取值 μZ：风荷载高度变化系数，0.74 按《建筑结构荷载规范》（ 2006 版）GB50009-2001 表 7.2.1 条取值 W0：基本风压,0.45 KN/m2 按《建筑结构荷载规范》（ 2006 版）GB50009-2001 附表D.4 取值 WK：风荷载标准值 WK =βgzμsμz W0 =2.3686× (-2.0)× 0.74× 0.45 =-1.5775 KN/m2 （方向垂直向上） W：风荷载设计值 R：风荷载作用效应的分项系数，1.4 W=γ · Wk =1.4×（-1.5775） =-2.2085 KN/m2 三、荷载效应组合 1、由负风荷载效应控制的组合（向上） rG: 重力荷载分项系数，《建筑结构荷载规范》（2006 版）GB50009-2001 第 3.2.5 条规定： 对结构的倾覆、滑移或飘浮验算，应取0.9 rW ：风荷载分项系数 按《建筑结构荷载规范》（2006 版）GB50009-2001 第 3.2.5 条取1.4 ψW：风荷载组合系数 GK： 重力荷载标准值 WK： 风荷载标准值 组合标准值...
