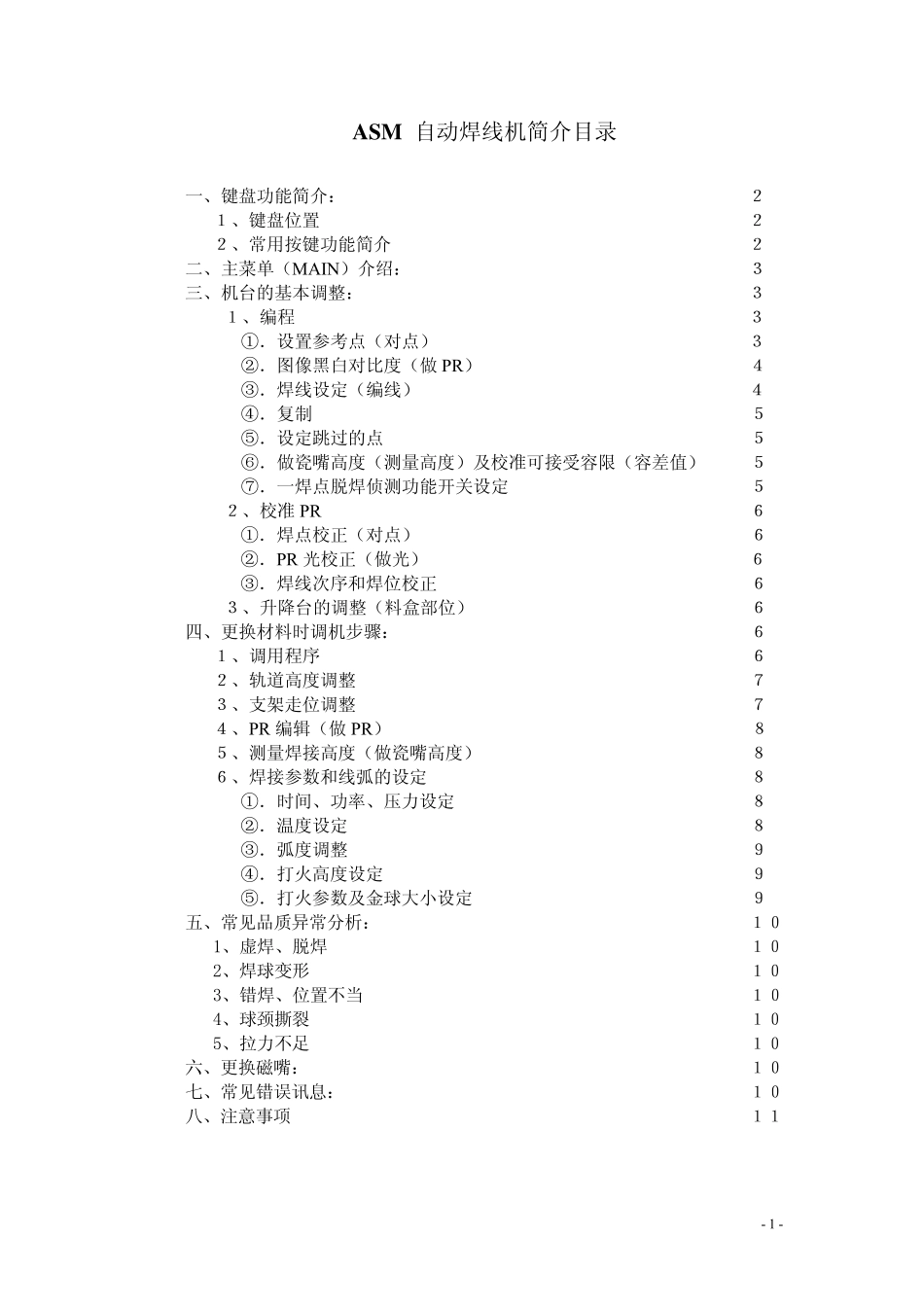

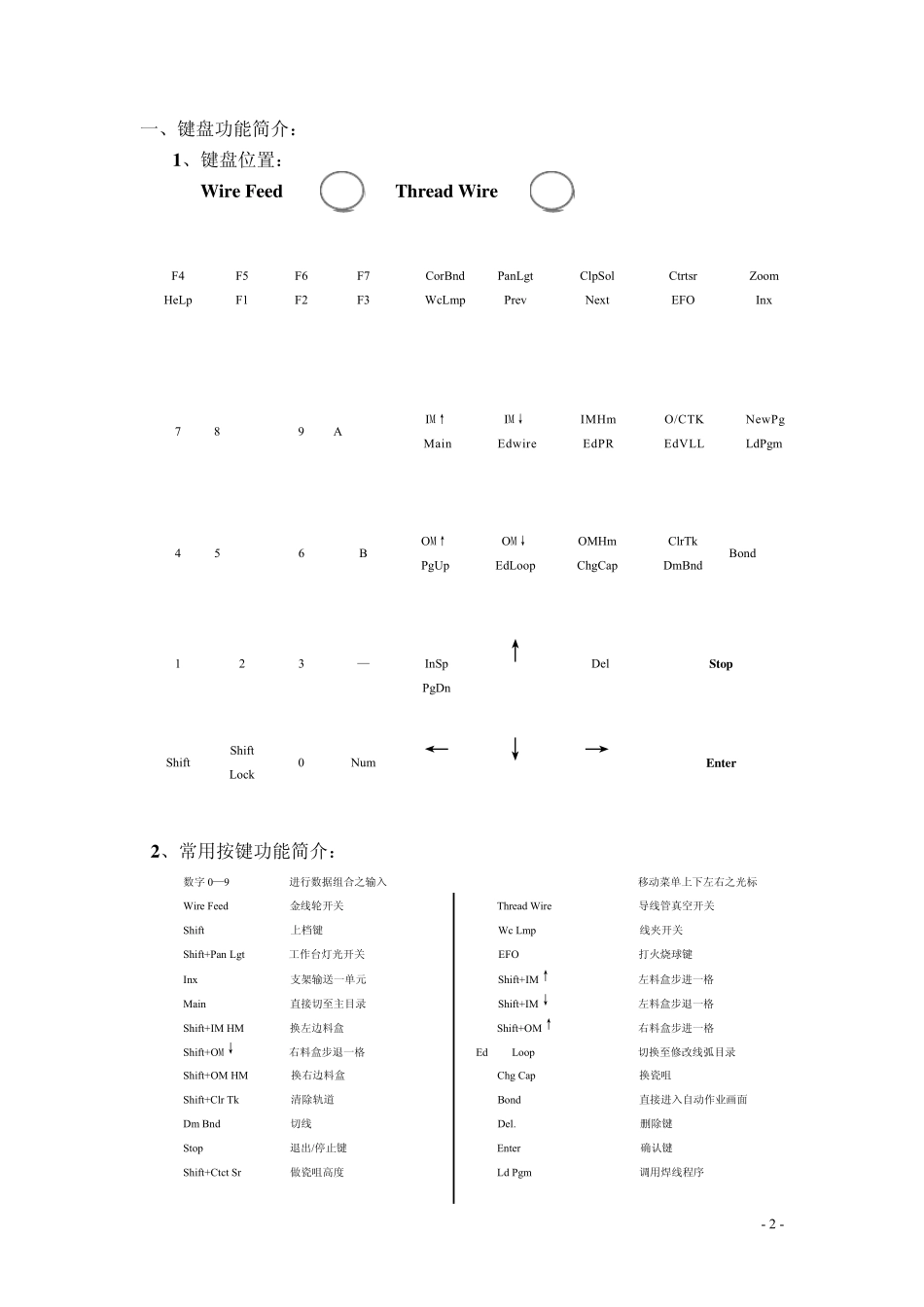

ASM 自动焊线机简介目录 一、键盘功能简介： ２ １、键盘位置 ２ ２、常用按键功能简介 ２ 二、主菜单（MAIN）介绍： ３ 三、机台的基本调整： ３ １、编程 ３ ①．设置参考点（对点） ３ ②．图像黑白对比度（做 PR） ４ ③．焊线设定（编线） ４ ④．复制 ５ ⑤．设定跳过的点 ５ ⑥．做瓷嘴高度（测量高度）及校准可接受容限（容差值） ５ ⑦．一焊点脱焊侦测功能开关设定 ５ ２、校准 PR ６ ①．焊点校正（对点） ６ ②．PR 光校正（做光） ６ ③．焊线次序和焊位校正 ６ ３、升降台的调整（料盒部位） ６ 四、更换材料时调机步骤： ６ １、调用程序 ６ ２、轨道高度调整 ７ ３、支架走位调整 ７ ４、PR 编辑（做 PR） ８ ５、测量焊接高度（做瓷嘴高度） ８ ６、焊接参数和线弧的设定 ８ ①．时间、功率、压力设定 ８ ②．温度设定 ８ ③．弧度调整 ９ ④．打火高度设定 ９ ⑤．打火参数及金球大小设定 ９ 五、常见品质异常分析： １０ 1、虚焊、脱焊 １０ 2、焊球变形 １０ 3、错焊、位置不当 １０ 4、球颈撕裂 １０ 5、拉力不足 １０ 六、更换磁嘴： １０ 七、常见错误讯息： １０ 八、注意事项 １１ - 1 -一、键盘功能简介： 1、键盘位置： Wire Feed Thread Wire F4 HeLp F5 F1 F6 F2 F7 F3 CorBndWcLmpPanLgtPrev ClpSol Next Ctrtsr EFO Zoom Inx 7 8 9 A IM↑ Main IM↓ EdwireIMHm EdPR O/CTK EdVLL NewPgLdPgm 4 5 6 B OM↑ PgUp OM↓ EdLoopOMHm ChgCap ClrTk DmBnd Bond 1 2 3 — InSp PgDn ↑ Del Stop Shift Shift Lock 0 Num ← ↓ → Enter 2、常用按键功能简介： 数字 0—9 进行数据组合之输入 移动菜单上下左右之光标 Wire Feed 金线轮开关 Thread Wire 导线管真空开关 Shift 上档键 Wc Lmp 线夹开关 Shift+Pan Lgt 工作台灯光开关 EFO 打火烧球键 Inx 支架输送一单元 Shift+IM↑ 左料盒步进一格 Main 直接切至主目录 Shift+IM↓ 左料盒步退一格 Shift+IM HM 换左边料盒 Shift+OM↑ 右料盒步进一格 Shift+OM↓ 右料盒步退一格 Ed Loop 切换至修改线弧目录 Shift+OM HM 换右边料盒 Chg Cap 换瓷咀 Shift+Clr Tk 清除轨道 Bond 直接进入自动作业画面 Dm Bnd 切线 Del. 删除键 Stop 退出/停止键 Enter 确...
