ASPENPLUS实例脱丁烷塔课程设计

ASPENPLUS实例脱丁烷塔课程设计_第1页
1/23
ASPENPLUS实例脱丁烷塔课程设计_第2页
2/23
ASPENPLUS实例脱丁烷塔课程设计_第3页
3/23

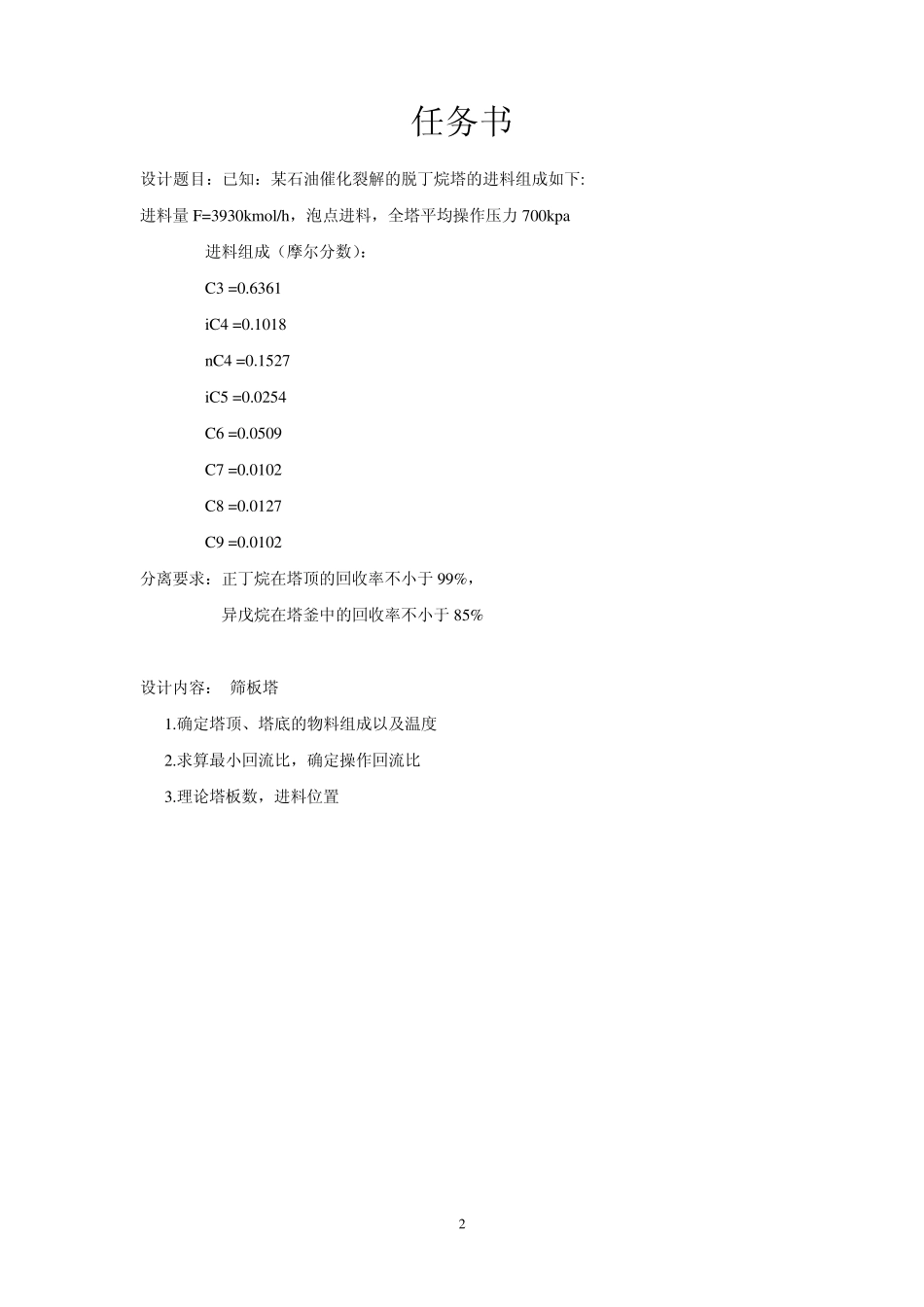

分离过程课程设计—— 脱丁烷塔设计 学 院:化工与药学院 专 业:化学工程与工艺 年级班别:XX 级 X 班 学 号:XXXXXXX 学生姓名:XXX 指导教师:XXX JINGCHU UNIVERSITY OF TECHNOLOGY 1 目录 目录…………………………………………………………………………………………………1 任务书………………………………………………………………………………………………2 ASPEN PLU S 模拟过程 ………………………………………………………………………… 3 1、启动ASPEN PLUS 软件…………………………………………………………………………3 2、创建简捷精馏塔模型………………………………………………………………………… 4 3、绘制物流……………………………………………………………………………………… 4 4、模块和物流命名 ………………………………………………………………………………5 5、输入用户名 ……………………………………………………………………………………6 6、定义组分 ………………………………………………………………………………………6 7、物性方程 ………………………………………………………………………………………8 8、流股参数输入 …………………………………………………………………………………8 9、运行程序………………………………………………………………………………………10 10、确定塔顶、塔底的物料组成以及温度 ……………………………………………………11 11、算最小回流比,确定操作回流比,理论塔板数,进料位置 ……………………………12 12、灵明度分析 …………………………………………………………………………………12 参考文献 …………………………………………………………………………………………21 设计体会 …………………………………………………………………………………………22 2 任务书 设计题目:已知:某石油催化裂解的脱丁烷塔的进料组成如下: 进料量F=3930kmol/h,泡点进料,全塔平均操作压力700kpa 进料组成(摩尔分数): C3 =0.6361 iC4 =0.1018 nC4 =0.1527 iC5 =0.0254 C6 =0.0509 C7 =0.0102 C8 =0.0127 C9 =0.0102 分离要求:正丁烷在塔顶的回收率不小于99%, 异戊烷在塔釜中的回收率不小于85% 设计内容: 筛板塔 1.确定塔顶、塔底的物料组成以及温度 2.求算最小回流比...
