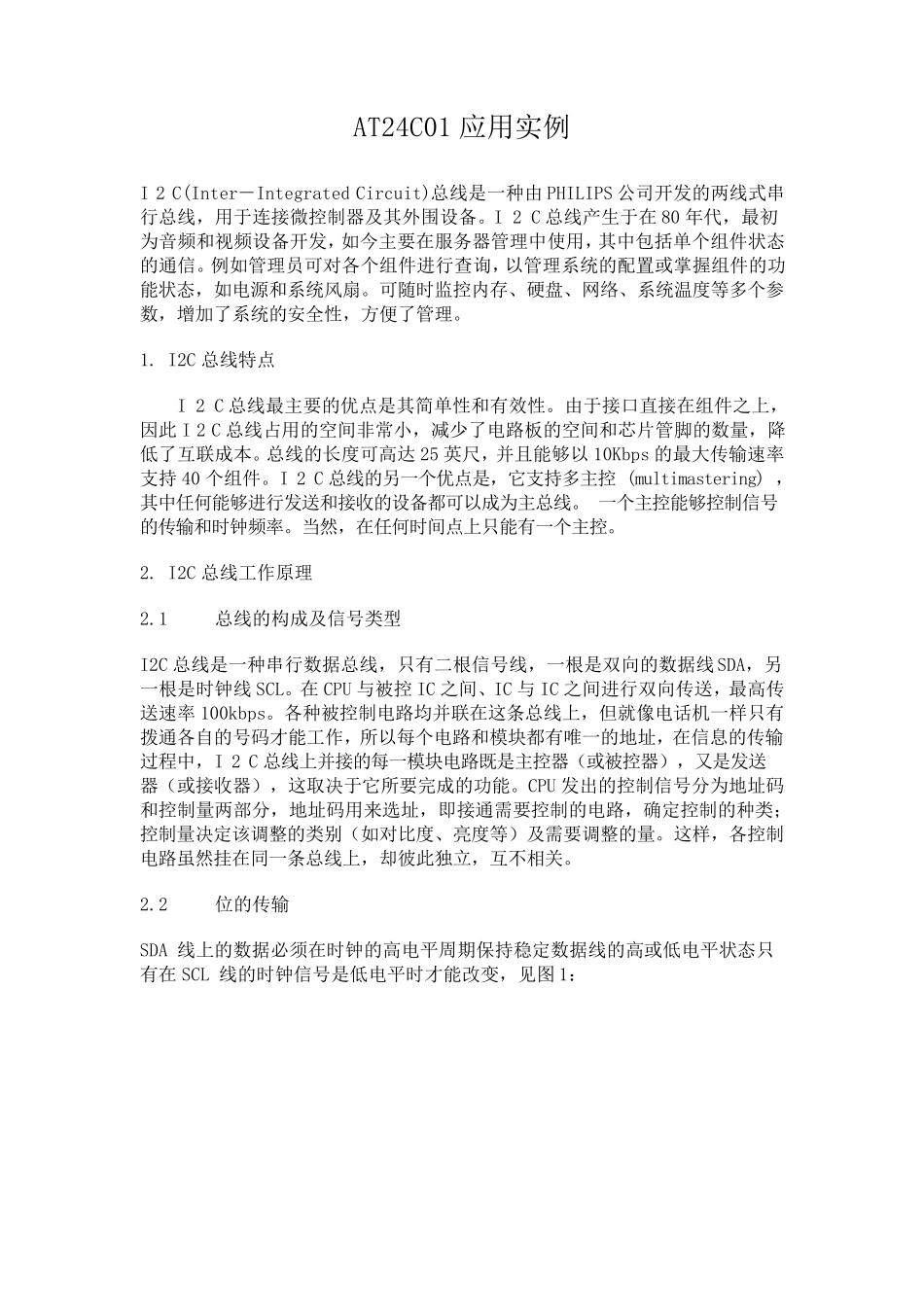

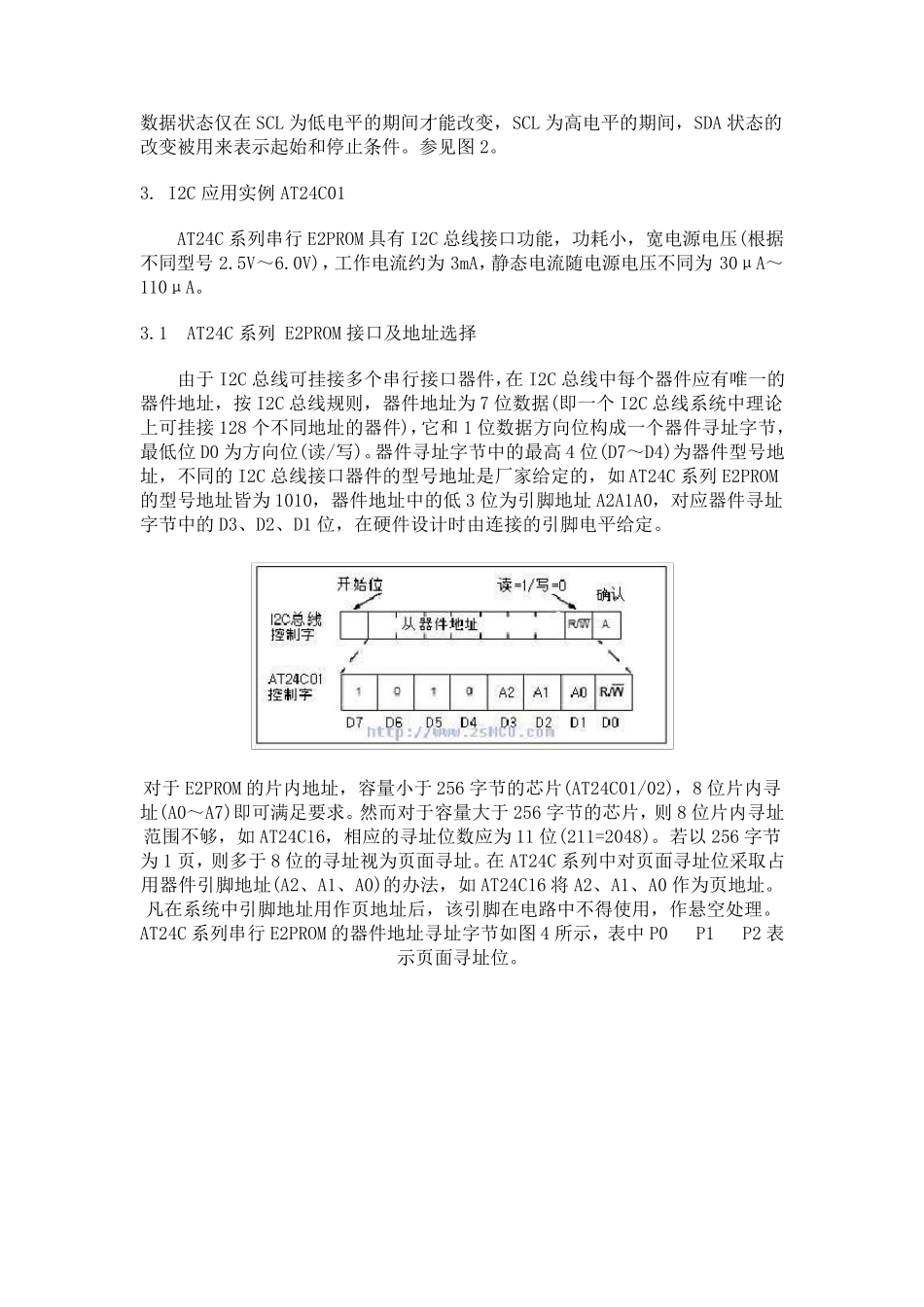

AT24C01 应用实例 I 2 C(Inter－Integrated Circuit)总线是一种由PHILIPS 公司开发的两线式串行总线，用于连接微控制器及其外围设备。I 2 C 总线产生于在80 年代，最初为音频和视频设备开发，如今主要在服务器管理中使用，其中包括单个组件状态的通信。例如管理员可对各个组件进行查询，以管理系统的配置或掌握组件的功能状态，如电源和系统风扇。可随时监控内存、硬盘、网络、系统温度等多个参数，增加了系统的安全性，方便了管理。 1. I2C 总线特点 I 2 C 总线最主要的优点是其简单性和有效性。由于接口直接在组件之上，因此 I 2 C 总线占用的空间非常小，减少了电路板的空间和芯片管脚的数量，降低了互联成本。总线的长度可高达25 英尺，并且能够以10Kbps 的最大传输速率支持40 个组件。I 2 C 总线的另一个优点是，它 支持多主控(multimastering) ，其中任 何 能够进行发送 和接收 的设备都 可以成为主总线。一个主控能够控制信号的传输和时钟 频率。当 然 ，在任 何 时间点上只 能有一个主控。 2. I2C 总线工 作 原 理 2.1 总线的构 成及信号 类 型 I2C 总线是一种串行数据 总线，只 有二 根 信号 线，一根 是双 向 的数据 线SDA，另一根 是时钟 线SCL。在CPU 与 被 控IC 之间、IC 与 IC 之间进行双 向 传送 ，最高传送 速率100kbps。各种被 控制电路均 并联在这 条 总线上，但 就 像 电话 机 一样 只 有拨 通各自 的号 码 才 能工 作 ，所 以每 个电路和模 块 都 有唯 一的地 址 ，在信息 的传输过 程 中，I 2 C 总线上并接的每 一模 块 电路既 是主控器（ 或被 控器） ，又 是发送器（ 或接收 器） ，这 取 决 于它 所 要完 成的功能。CPU 发出 的控制信号 分 为地 址 码和控制量两部 分 ，地 址 码 用来 选 址 ，即 接通需 要控制的电路，确 定 控制的种类 ；控制量决 定 该 调 整 的类 别 （ 如对比 度、亮 度等） 及需 要调 整 的量。这 样 ，各控制电路虽 然 挂 在同 一条 总线上，却 彼 此独 立 ，互不 相 关 。 2.2 位 的传输 SDA 线上的数据 必 须 在时钟 的高电平 周 期 保 持稳 定 数据 线的高或低电平 状态只有在SCL 线的时钟 信号 是低电平 时才 能改 变 ，见 图 1： 图1 2.3 开始信号 SCL 为高电平时，SDA 由高...
