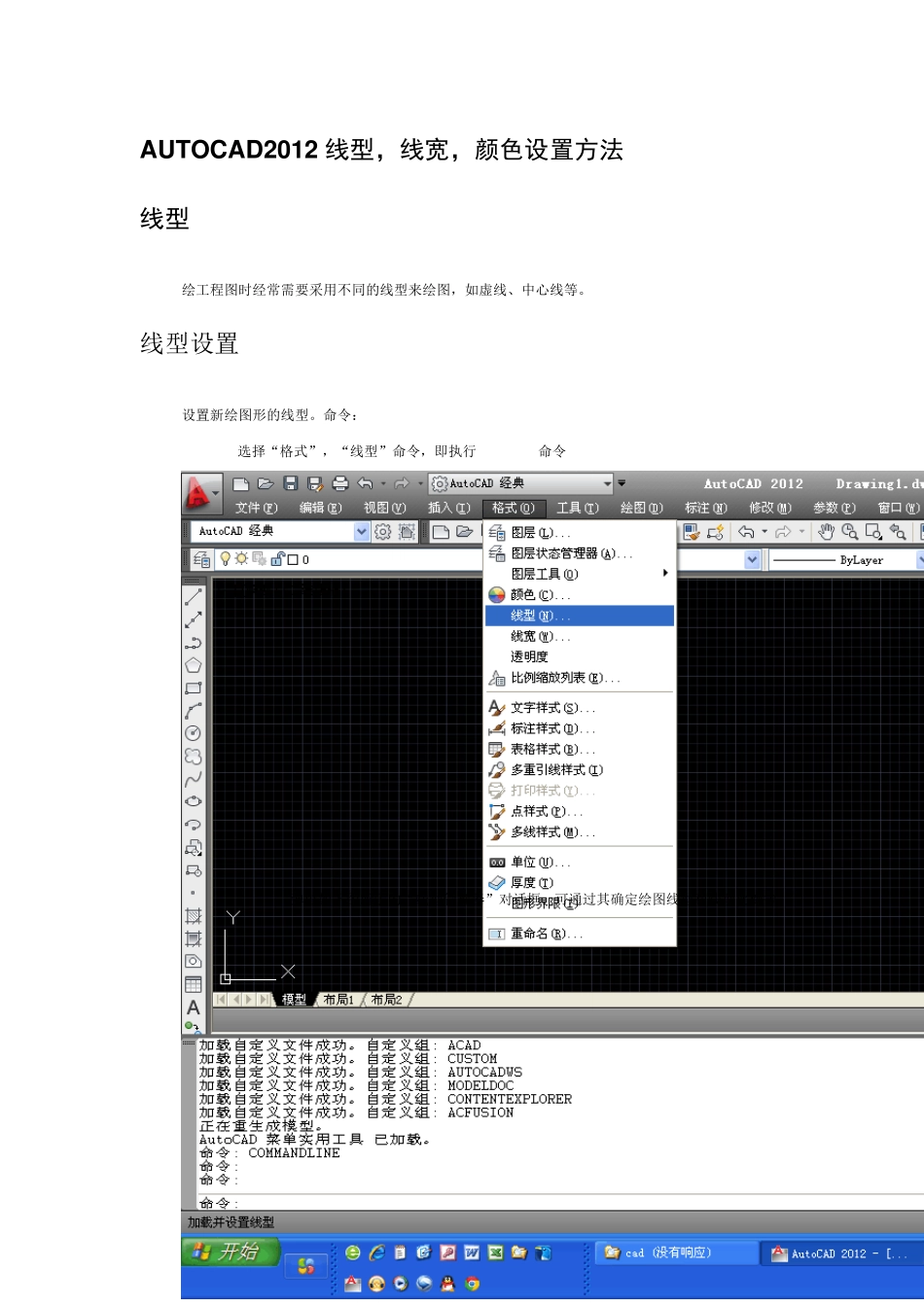

AUTOCAD2012 线型，线宽，颜色设置方法 线型 绘工程图时经常需要采用不同的线型来绘图，如虚线、中心线等。 线型设置 设置新绘图形的线型。命令：LINETYPE 1. 选择“格式”，“线型”命令，即执行 LINETYPE命令 2. AutoCAD弹出如下图所示的“线型管理器”对话框。可通过其确定绘图线型和线型比例等。 3. 如果线型列表框中没有列出需要的线型，则应从线型库加载。单击“加载”按钮，AutoCAD弹出下图所示的“加载或重载线型”对话框，从中可选择要加载的线型并加载。确定 线宽 工程图中不同的线型有不同的线宽要求。用AutoCAD绘工程图时，有2种确定线宽的方式： 一种方法与手工绘图一样，即直接将构成图形对象的线条用不同的宽度表示； 另一种方法是将有不同线宽要求的图形对象用不同颜色表示、但其绘图线宽仍采用AutoCAD的默认宽度，不设置具体的宽度，当通过打印机或绘图仪输出图形时，利用打印样式将不同颜色的对象设成不同的线宽，即在AutoCAD环境中显示的图形没有线宽，而通过绘图仪或打印机将图形输出到图纸后会反映出线宽。本课采用后一种方法。 线宽设置 设置新绘图形的线宽。命令：LWEIGHT 1.选择“格式”，“线宽”命令，即执行 LWEIGHT命令，AutoCAD弹出“线宽设置”对话框，如下图所示。 2.列表框中列出了 AutoCAD2012提供的20余种线宽，可以通过此对话框设置单位、显示比例等。 颜色 用AutoCAD绘工程图时，可以将不同线型的图形对象用不同的颜色表示。 AutoCAD2012提供了丰富的颜色方案供用户使用，其中最常用的颜色方案是采用索引颜色，即用自然数表示颜色，共有255种颜色，其中： 1~7号为标准颜色，它们是：1表示红色、2表示黄色、3表示绿色、4表示青色、5表示蓝色、6表示洋红、7表示白色(如果绘图背景的颜色是白色，7号颜色显示成黑色)。 颜色设置 设置新绘图形的颜色。命令：COLOR 1. 选择“格式”，“颜色”命令，即执行 COLOR命令，AutoCAD弹出“选择颜色”对话框，如下图所示。 对话框中有“索引颜色”、“真彩色”和“配色系统”3 个选项卡，分别用于以不同的方式确定绘图颜色。 在“索引颜色”选项卡中，用户可以将绘图颜色设为 ByLayer(随层)、ByBlock(随块)或某一具体颜色。其中，随层指所绘对象的颜色总是与对象所在图层设置的绘图颜色相一致，这是最常用到的设置。 特性工具栏 1. 利用特性工具栏，快速、方便地设置绘图颜色、线型以及线宽。在标准工具栏的下方是特性工具栏。 2. ...
