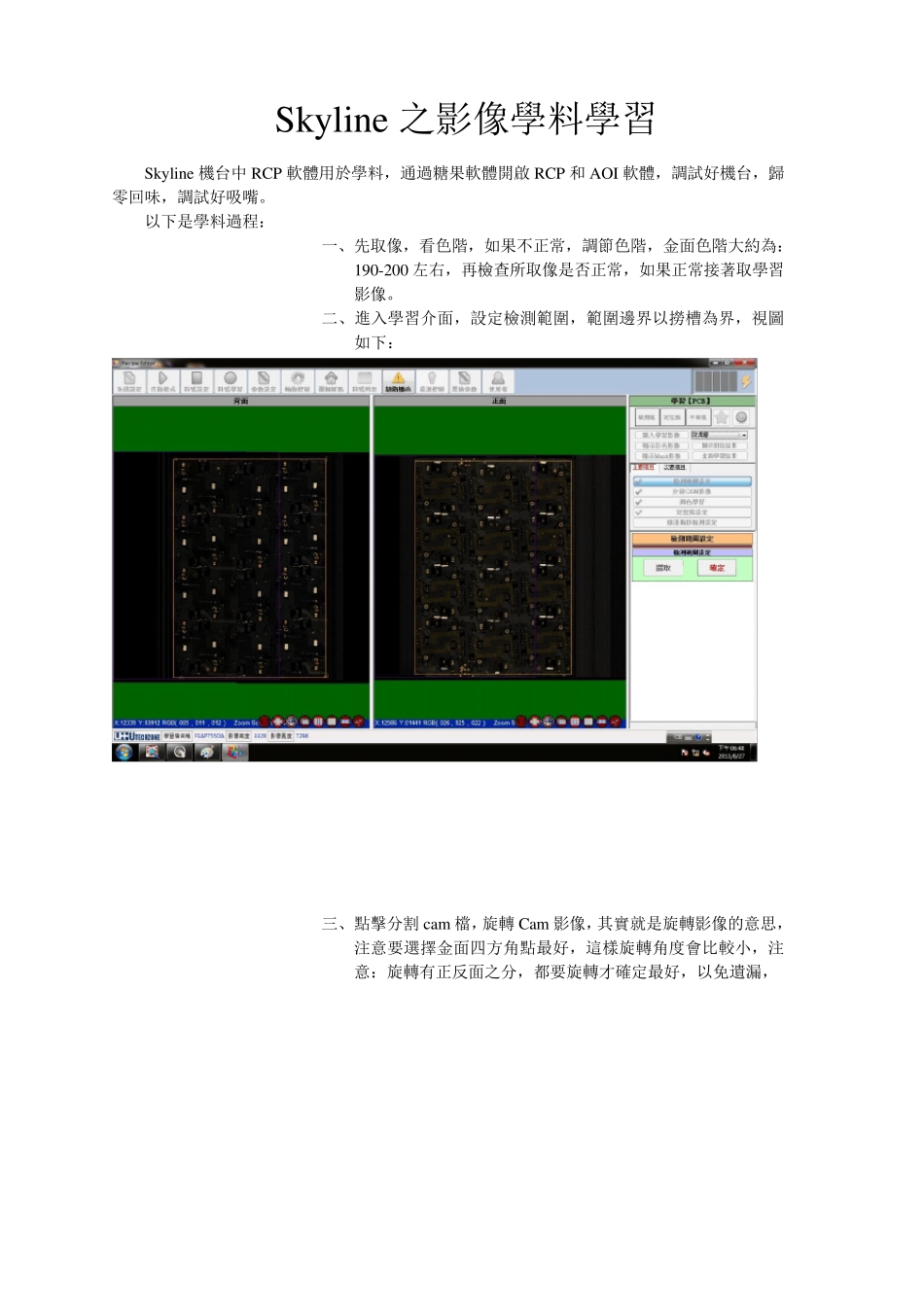

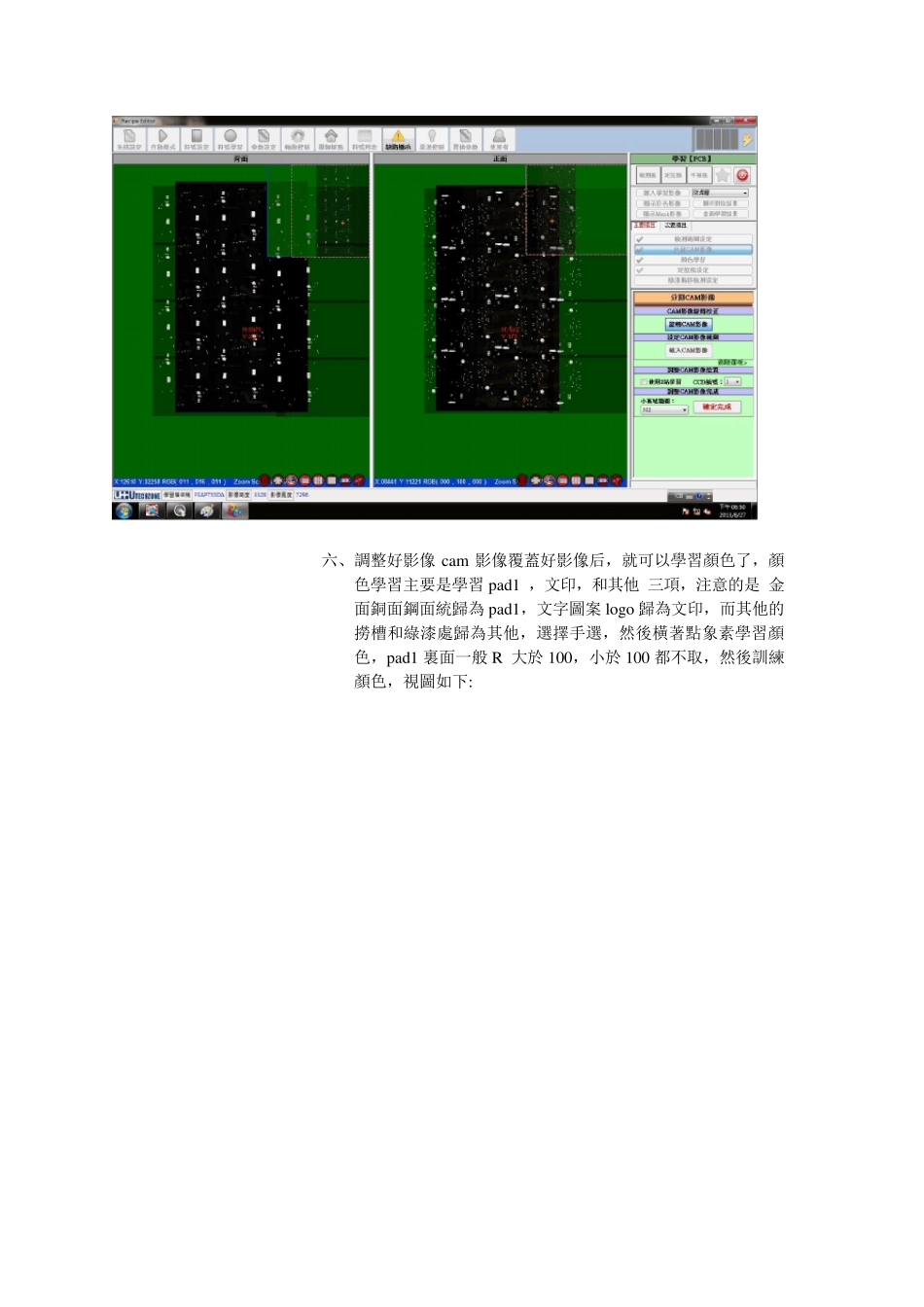

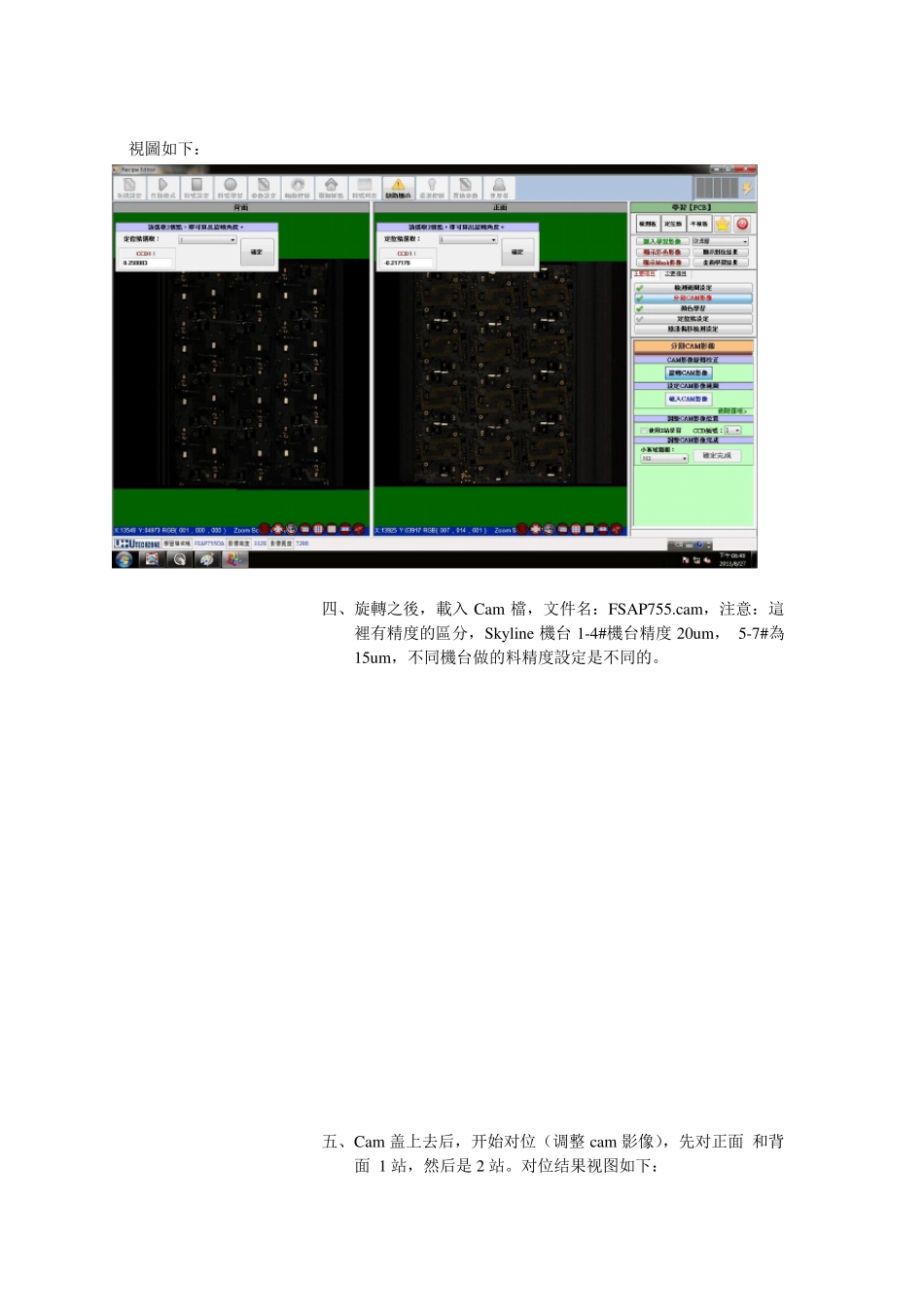

Skyline 之影像學料學習 Skyline 機台中RCP 軟體用於學料，通過糖果軟體開啟RCP 和AOI 軟體，調試好機台，歸零回味，調試好吸嘴。 以下是學料過程： 一、先取像，看色階，如果不正常，調節色階，金面色階大約為：190-200 左右，再檢查所取像是否正常，如果正常接著取學習影像。 二、進入學習介面，設定檢測範圍，範圍邊界以撈槽為界，視圖如下： 三、點擊分割 cam 檔，旋轉 Cam 影像，其實就是旋轉影像的意思，注意要選擇金面四方角點最好，這樣旋轉角度會比較小，注意：旋轉有正反面之分，都要旋轉才確定最好，以免遺漏， 視圖如下： 四、旋轉之後，載入 Cam 檔，文件名：FSAP755.cam，注意：這裡有精度的區分，Skyline 機台 1-4#機台精度 20um， 5-7#為15um，不同機台做的料精度設定是不同的。 五、Cam 盖上去后，开始对位（调整 cam 影像），先对正面 和背面 1 站，然后是 2 站。对位结果视图如下： 六、調整好影像 cam 影像覆蓋好影像后，就可以學習顏色了，顏色學習主要是學習 pad1 ，文印，和其他 三項，注意的是 金面銅面鋼面統歸為 pad1，文字圖案 logo歸為文印，而其他的撈槽和綠漆處歸為其他，選擇手選，然後橫著點象素學習顏色，pad1 裏面一般 R 大於 100，小於 100 都不取，然後訓練顏色，視圖如下: 七、接下來就可以顯示全面學習結果了，並且檢查是否全部學上，有沒有漏學的地方。視圖如下： 八、接下來就是定位點設定，首先是初定位點設定，要注意的是正面和背面各選擇 2 個定位點，並且 2 個點要分步在 2 側，原因是每面有 2 站影像，視圖如下： 九、接下來是設定一般定位點，一般定為點每個 view 都要設定，選擇 view ，點擊手動選取，選好每個 view 再確定，選點呈三角形，顯示綠色的為正常，黃色的為選點不太好，紅色的為設定不合格 需要重選。視圖如下： 十、然後設定 次要項目，比如一些不檢區，緩衝區設定，vs 參考點設定 等等，視圖如下： 十一、 影像資料學習的步驟就差不多做完了，關閉影像學習功能按鈕，保存資料，視圖如下： 十二、 資料學習就到此結束了。 謝謝！！
