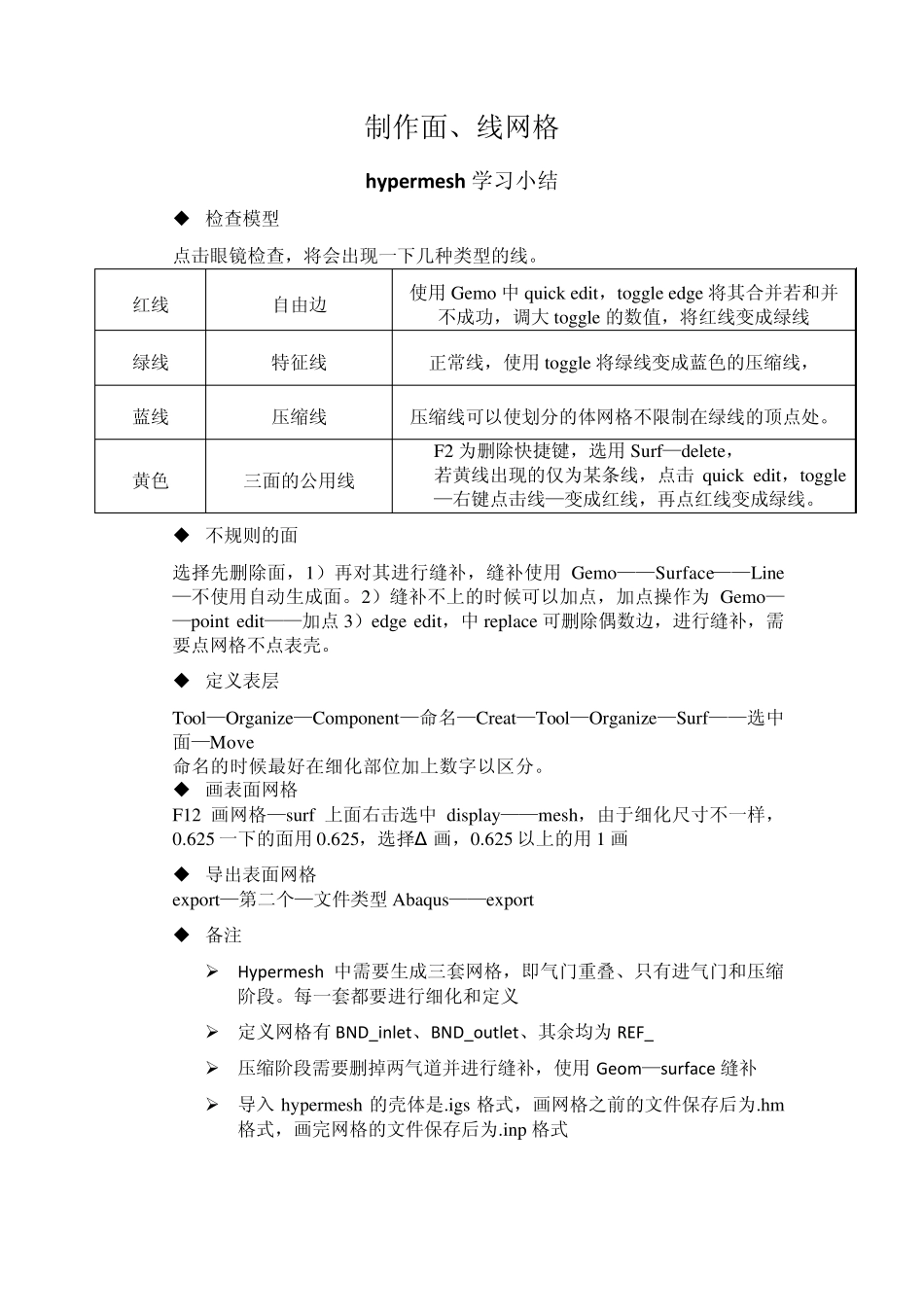

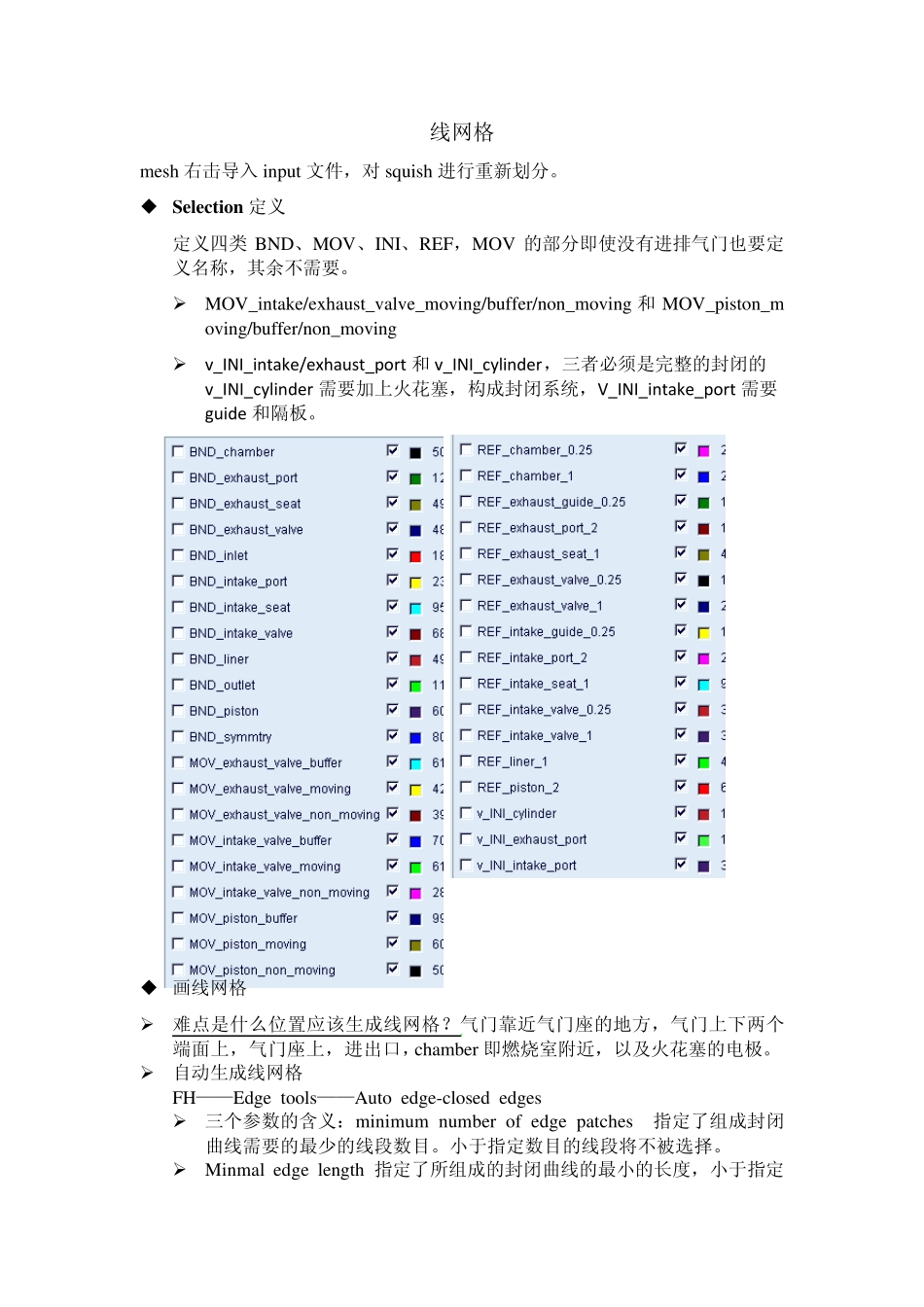

制作面、线网格 hypermesh 学习小结 检查模型 点击眼镜检查，将会出现一下几种类型的线。 红线 自由边 使用Gemo 中quick edit，toggle edge 将其合并若和并不成功，调大toggle 的数值，将红线变成绿线 绿线 特征线 正常线，使用toggle 将绿线变成蓝色的压缩线， 蓝线 压缩线 压缩线可以使划分的体网格不限制在绿线的顶点处。 黄色 三面的公用线 F2 为删除快捷键，选用Surf—delete， 若黄线出现的仅为某条线，点击quick edit，toggle—右键点击线—变成红线，再点红线变成绿线。 不规则的面 选择先删除面，1）再对其进行缝补，缝补使用Gemo——Surface——Line—不使用自动生成面。2）缝补不上的时候可以加点，加点操作为Gemo——point edit——加点3）edge edit，中replace 可删除偶数边，进行缝补，需要点网格不点表壳。 定义表层 Tool—Organize—Component—命名—Creat—Tool—Organize—Surf——选中面—Move 命名的时候最好在细化部位加上数字以区分。 画表面网格 F12 画网格—surf 上面右击选中display——mesh，由于细化尺寸不一样，0.625 一下的面用0.625，选择Δ 画，0.625 以上的用1 画 导出表面网格 export—第二个—文件类型Abaqus——export 备注 Hypermesh 中需要生成三套网格，即气门重叠、只有进气门和压缩阶段。每一套都要进行细化和定义 定义网格有 BND_inlet、BND_outlet、其余均为REF_ 压缩阶段需要删掉两气道并进行缝补，使用Geom—surface 缝补 导入 hypermesh 的壳体是.igs 格式，画网格之前的文件保存后为.hm格式，画完网格的文件保存后为.inp 格式 线网格 mesh 右击导入inpu t 文件，对squ ish 进行重新划分。 Selection 定义 定义四类BND、MOV、INI、REF，MOV 的部分即使没有进排气门也要定义名称，其余不需要。 MOV_intake/ex hau st_v alv e_mov ing/bu ffer/non_mov ing 和MOV_piston_mov ing/bu ffer/non_mov ing v_INI_intake/exhaust_port 和v_INI_cylinder，三者必须是完整的封闭的v_INI_cylinder 需要加上火花塞，构成封闭系统，V_INI_intake_port 需要guide 和隔板。 画线网格 难点是什么位置应该生成线网格？气门靠近气门座的地方，气门上下两个端面上，气门座上，进出口，chamber 即燃烧室附近，以及火花塞的电极。 自动生成线网格 FH——Edge...
