BBU+RRU基本原理VIP专享

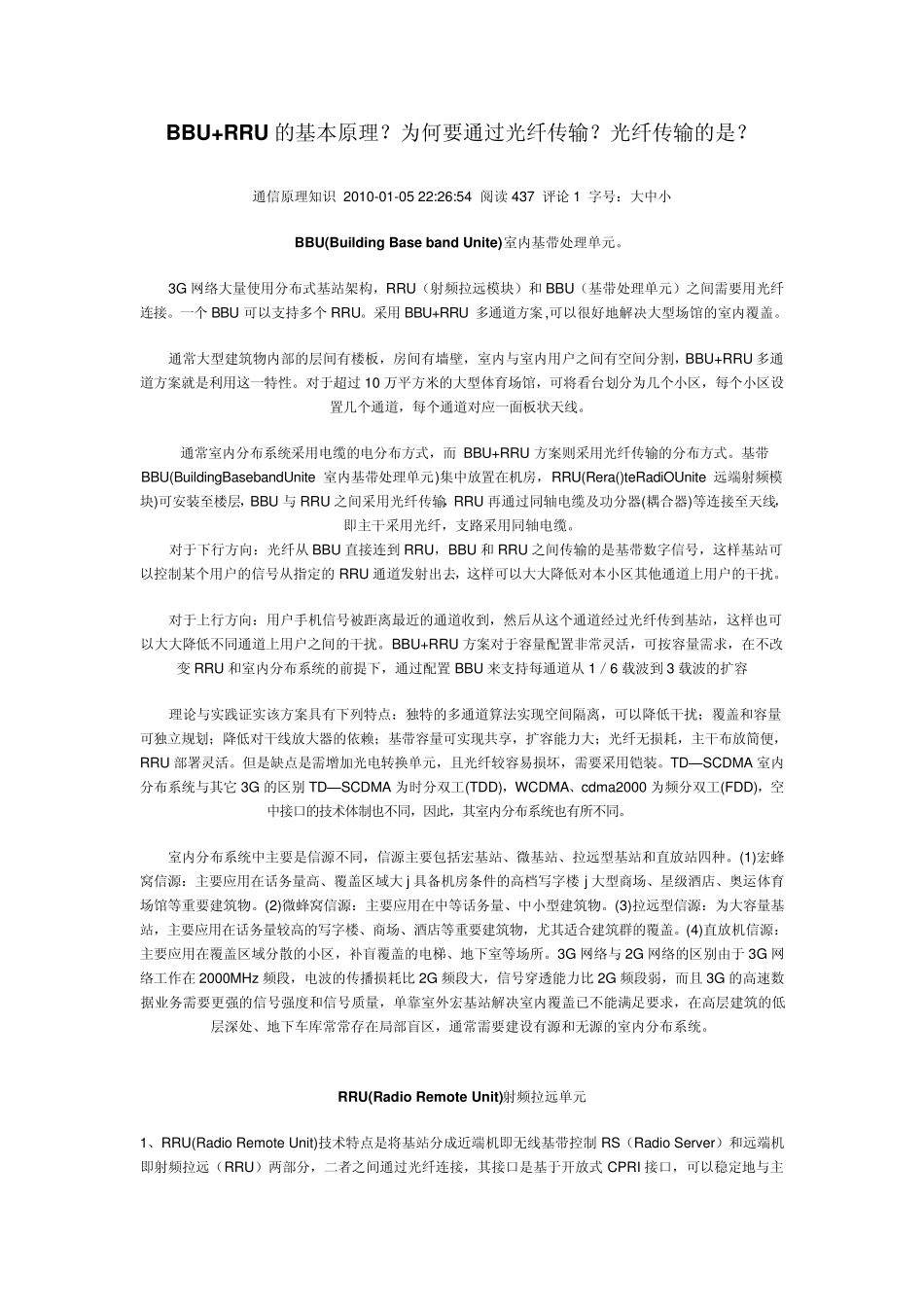

BBU+RRU 的基本原理？为何要通过光纤传输？光纤传输的是？ 通信原理知识 2010-01-05 22:26:54 阅读 437 评论 1 字号：大中小 BBU(Bu ilding Base band Unite)室内基带处理单元。 3G 网络大量使用分布式基站架构，RRU（射频拉远模块）和 BBU（基带处理单元）之间需要用光纤连接。一个 BBU 可以支持多个 RRU。采用 BBU+RRU 多通道方案,可以很好地解决大型场馆的室内覆盖。 通常大型建筑物内部的层间有楼板，房间有墙壁，室内与室内用户之间有空间分割，BBU+RRU 多通道方案就是利用这一特性。对于超过 10 万平方米的大型体育场馆，可将看台划分为几个小区，每个小区设置几个通道，每个通道对应一面板状天线。 通常室内分布系统采用电缆的电分布方式，而BBU+RRU 方案则采用光纤传输的分布方式。基带BBU(BuildingBasebandUnite 室内基带处理单元)集中放置在机房，RRU(Rera()teRadiOUnite 远端射频模块)可安装至楼层，BBU 与 RRU 之间采用光纤传输，RRU 再通过同轴电缆及功分器(耦合器)等连接至天线，即主干采用光纤，支路采用同轴电缆。 对于下行方向：光纤从BBU 直接连到RRU，BBU 和 RRU 之间传输的是基带数字信号，这样基站可以控制某个用户的信号从指定的 RRU 通道发射出去，这样可以大大降低对本小区其他通道上用户的干扰。 对于上行方向：用户手机信号被距离最近的通道收到，然后从这个通道经过光纤传到基站，这样也可以大大降低不同通道上用户之间的干扰。BBU+RRU 方案对于容量配置非常灵活，可按容量需求，在不改变RRU 和室内分布系统的前提下，通过配置 BBU 来支持每通道从1／6 载波到3 载波的扩容 理论与实践证实该方案具有下列特点：独特的多通道算法实现空间隔离，可以降低干扰；覆盖和容量可独立规划；降低对干线放大器的依赖；基带容量可实现共享，扩容能力大；光纤无损耗，主干布放简便，RRU 部署灵活。但是缺点是需增加光电转换单元，且光纤较容易损坏，需要采用铠装。TD—SCDMA 室内分布系统与其它3G 的区别TD—SCDMA 为时分双工(TDD)，WCDMA、cdma2000 为频分双工(FDD)，空中接口的技术体制也不同，因此，其室内分布系统也有所不同。 室内分布系统中主要是信源不同，信源主要包括宏基站、微基站、拉远型基站和直放站四种。(1)宏蜂窝信源：主要应用在话务量高、覆盖区域大 j 具备机房条件的高档写字楼 j 大型商场、星级酒店、奥运体育场馆等重要建筑物。(2)微蜂窝信源：主...
