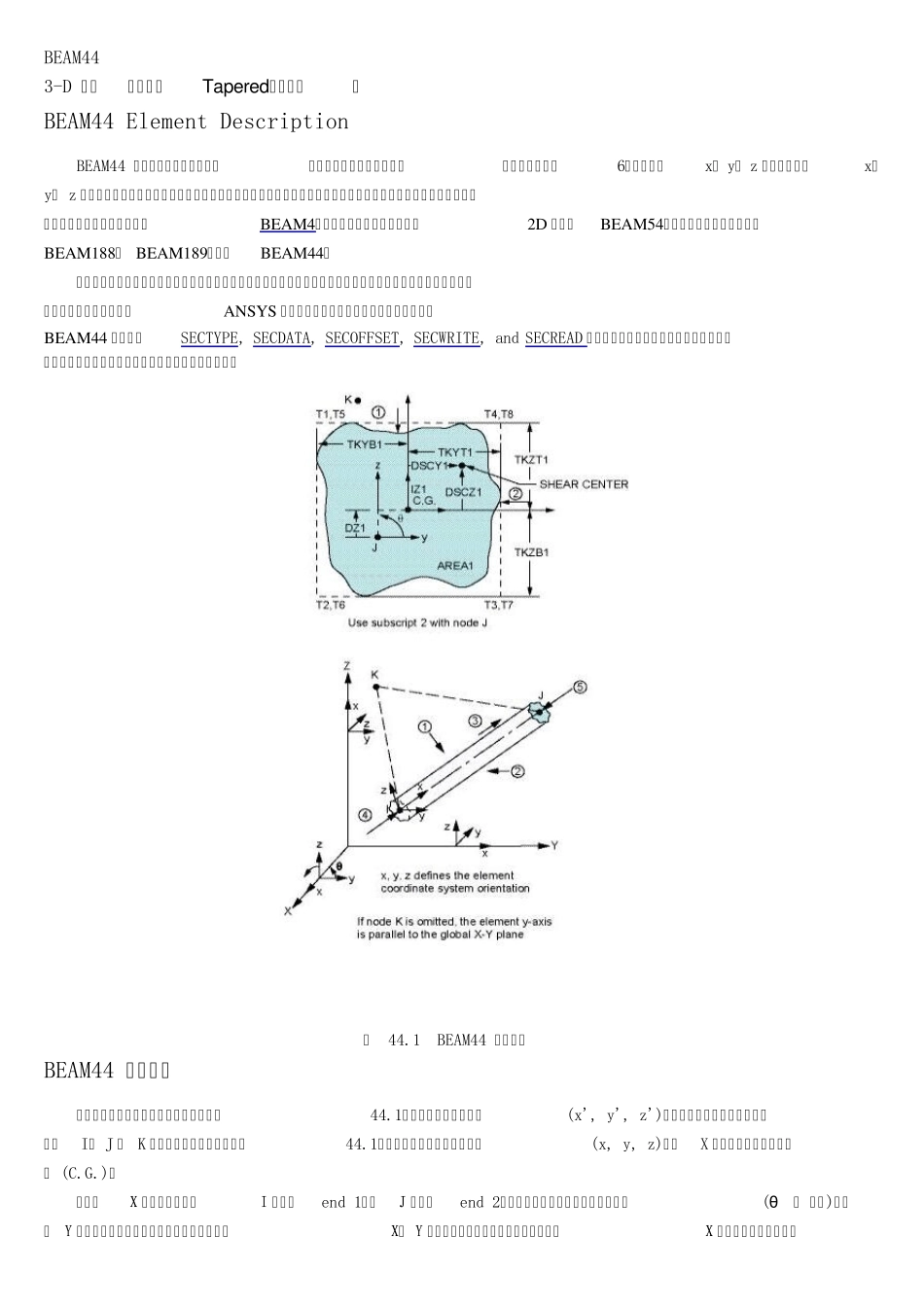

BEAM44 3-D 弹性 变截面(Tapered)非对称 梁 BEAM44 Element Description BEAM44 是一种具有承受拉、压、扭转和弯曲能力的单轴梁。单元每个节点有6个自由度:x、 y、 z 方向的平移和x、y、 z 轴向的转动。这个单元允许具有不对称的端面结构,并且允许端面节点偏离截面形心位置。如果你并不需要这些特性那么可以选用均质对称的BEAM4单元。同时也可以选用同类型2D 单元(BEAM54)。对于非线性材料,使用BEAM188和 BEAM189来代替BEAM44。 对于剪切变形的作用是可选的。例外一个可选是可显示在单元坐标系下,力作用单元上。同时包括应力强化和大变形的特性。可以查阅《ANSY S 理论手册》得到关于本单元更详细的说明。 BEAM44 可以使用SECTYPE, SECDATA, SECOFFSET, SECWRITE, and SECREAD 命令来建立任何形状的横截面。但是只有当没有定义实常数时,上面的定义截面的命令才有效。 图 44.1 BEAM44 几何模型 BEAM44 输入数据 单元的几何模型、节点位置和坐标系如图44.1所示。单元由参考坐标(x', y', z')和偏移量来定位。这个参考坐标由I、 J 和 K 节点或方向角来定义,如图44.1所示。梁的主轴为单元坐标系(x, y, z)中沿X 方向,并经过横截面中心 (C.G.)。 单元的X 轴的方向是指从I 节点(end 1)到J 节点(end 2)。如果只给了两个节点参数,默认(θ = 0°)那单元 Y 轴的方向自动确定为平行于系统坐标系下的X- Y 平面。有关示例见上图。当单元坐标的X 轴平行于整体坐标系下的 Z 轴(包括0.01%的偏差在内),单元Y 轴的方向是平行于总体坐标系下的Y 轴。用户可以通过给定θ 角或定义第三个节点的方法来控制单元的方向。如果前面的两个参数同时给定时,则以给定第三点的控制为准。第三点一经给出就意味着定义了一个由I, J, K 三点定义的平面且该平面包含了单元坐标的X 与 Z 轴。当本单元用于大变形分析时,那么给定的第三节点(K)或旋转角(θ)仅用来确定单元的初始状态。(有关方向节点及单元划分的详细信息参见《实体单元分网》及《ansys 建模与分网指南》。K 节点的只能生成可以查看LMESH 和 LATT 命令描述。 用实常数来描述梁的横截面,需要定义面积、面积惯性矩、端点到形心的距离,形心的偏移,和剪切系数。IZ 和IY 两个惯性矩是在单元主轴的侧面。截面 1( IX1)的扭转惯性矩如果没有特别说明,那其值就默认为在截面1的极惯性矩(IZ1+IY1)。截面2 的转动惯...
