BIRD(鸟牌驻波比分析仪)使用方法

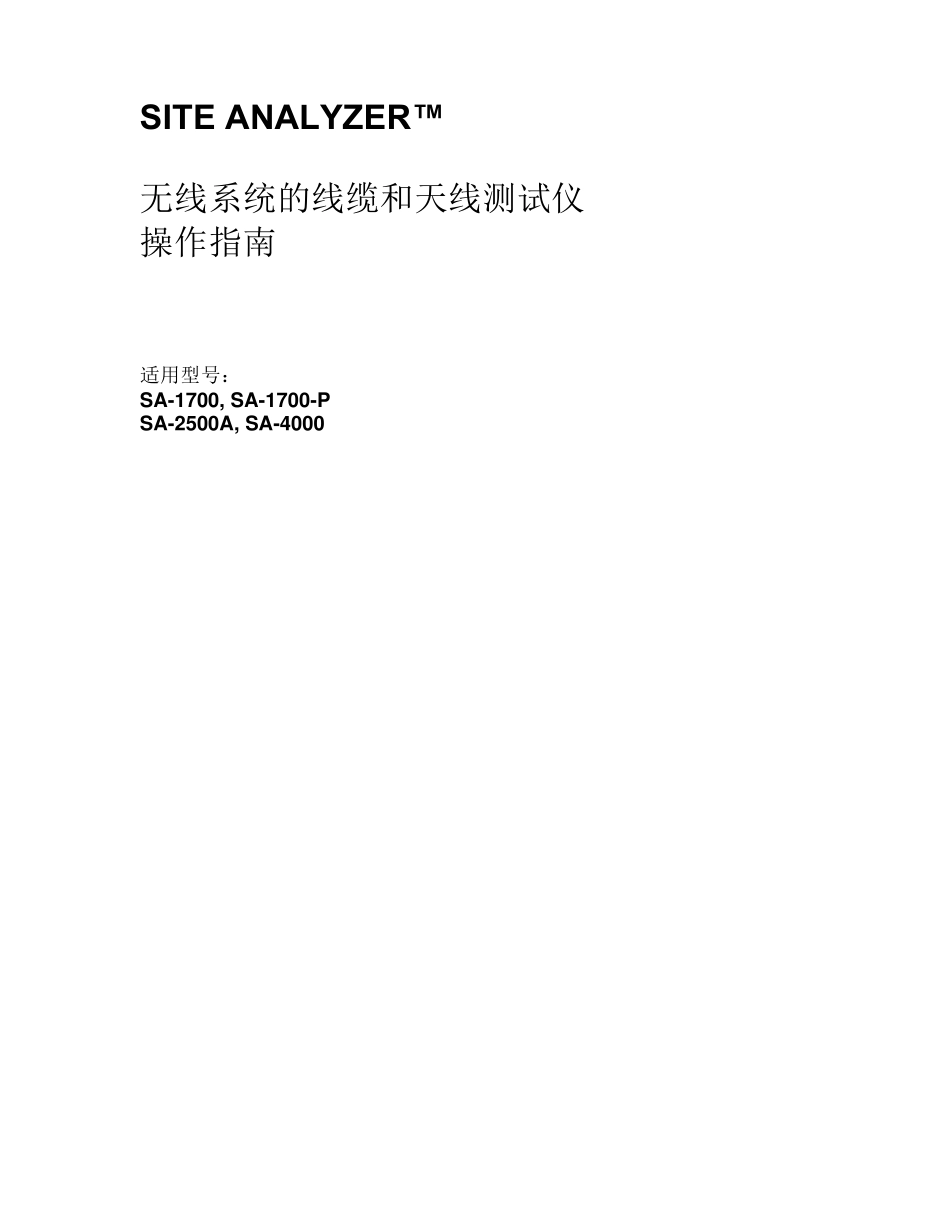

BIRD(鸟牌驻波比分析仪)使用方法_第1页
1/43

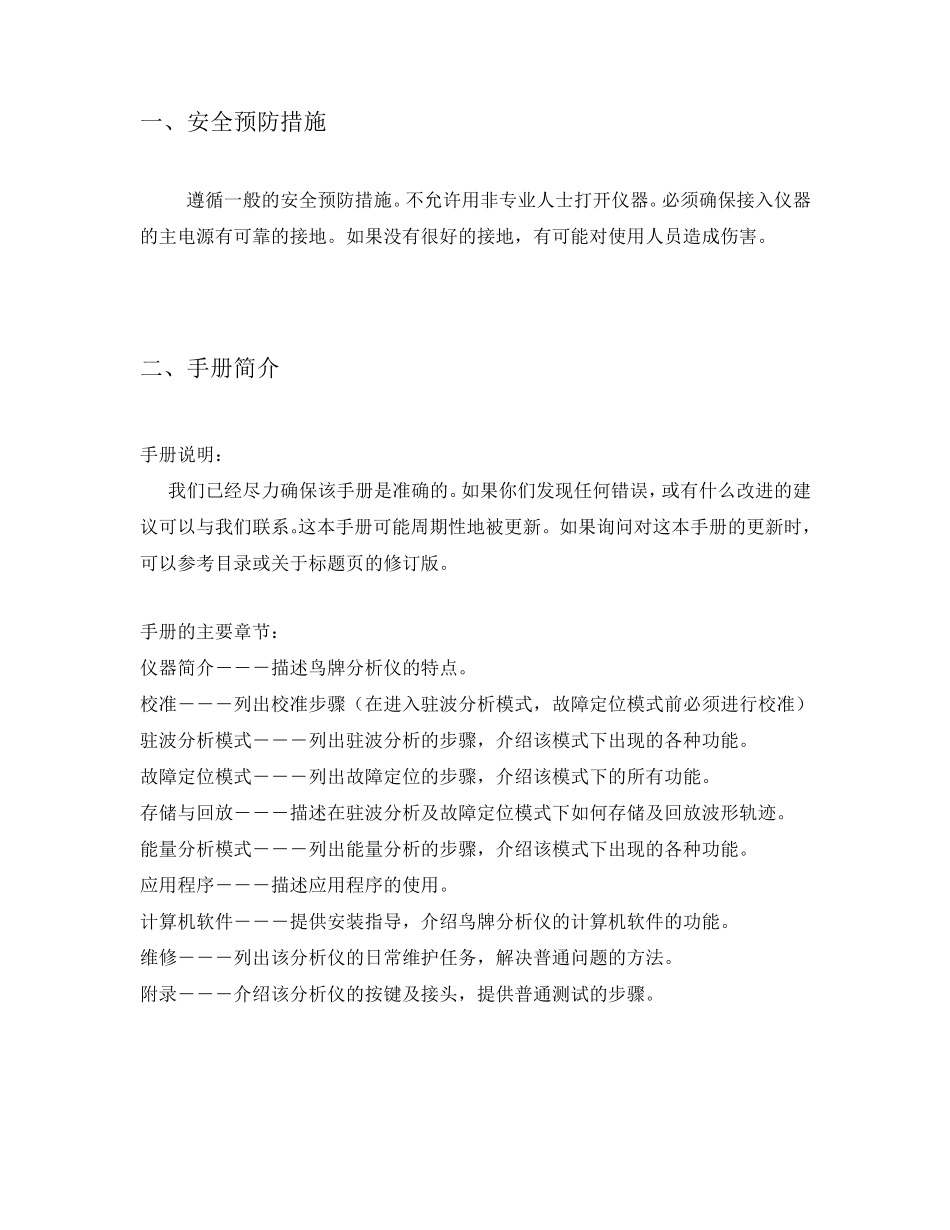

BIRD(鸟牌驻波比分析仪)使用方法_第2页
2/43

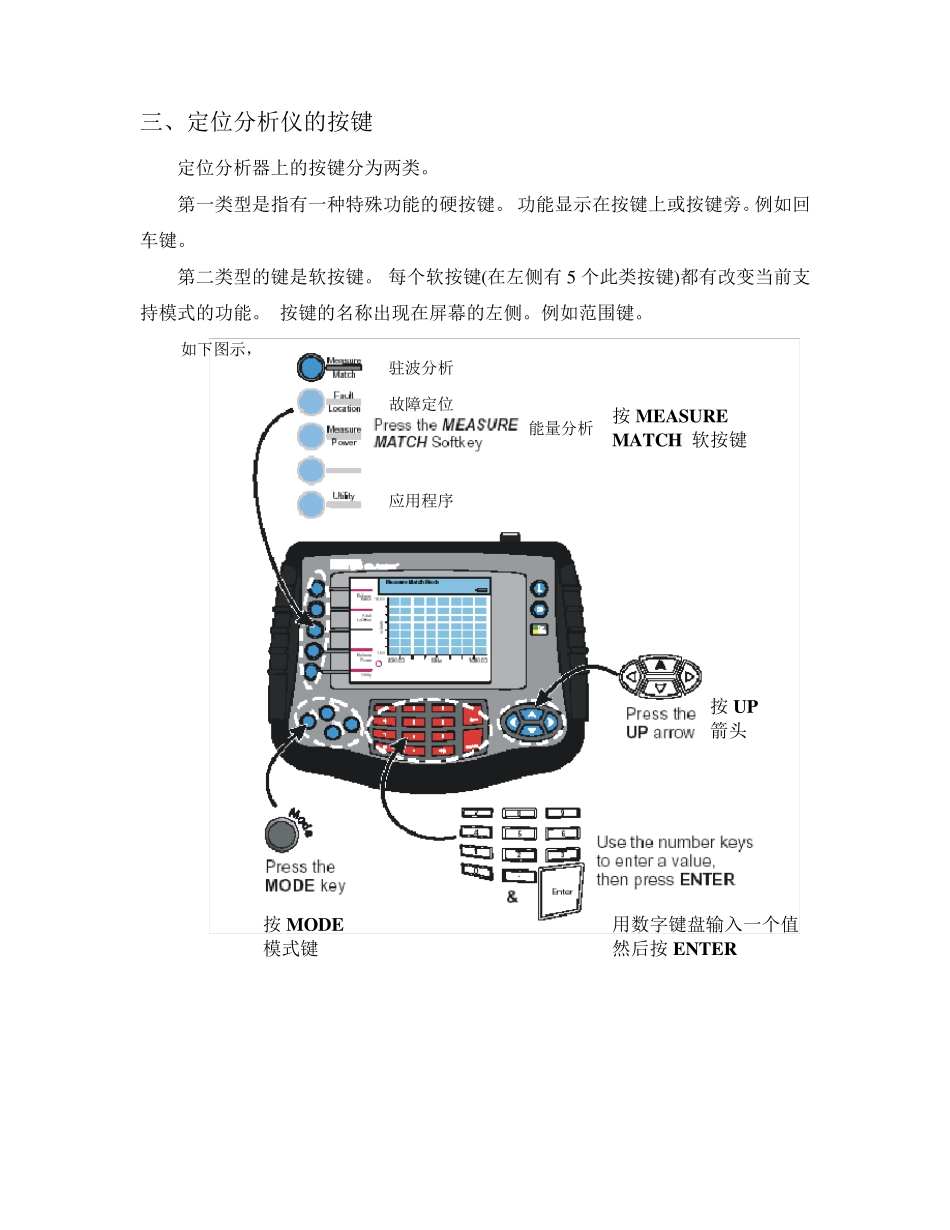

BIRD(鸟牌驻波比分析仪)使用方法_第3页
3/43
SITE ANALYZER™ 无线系统的线缆和天线测试仪 操作指南 适用型号: SA-1700, SA-1700-P SA-2500A, SA-4000 一、安全预防措施 遵循一般的安全预防措施。不允许用非专业人士打开仪器。必须确保接入仪器的主电源有可靠的接地。如果没有很好的接地,有可能对使用人员造成伤害。 二、手册简介 手册说明: 我们已经尽力确保该手册是准确的。如果你们发现任何错误,或有什么改进的建议可以与我们联系。这本手册可能周期性地被更新。 如果询问对这本手册的更新时,可以参考目录或关于标题页的修订版。 手册的主要章节: 仪器简介――-描述鸟牌分析仪的特点。 校准―――列出校准步骤(在进入驻波分析模式,故障定位模式前必须进行校准) 驻波分析模式―――列出驻波分析的步骤,介绍该模式下出现的各种功能。 故障定位模式―――列出故障定位的步骤,介绍该模式下的所有功能。 存储与回放―――描述在驻波分析及故障定位模式下如何存储及回放波形轨迹。 能量分析模式―――列出能量分析的步骤,介绍该模式下出现的各种功能。 应用程序―――描述应用程序的使用。 计算机软件―――提供安装指导,介绍鸟牌分析仪的计算机软件的功能。 维修―――列出该分析仪的日常维护任务,解决普通问题的方法。 附录―――介绍该分析仪的按键及接头,提供普通测试的步骤。 三、定位分析仪的按键 定位分析器上的按键分为两类。 第一类型是指有一种特殊功能的硬按键。 功能显示在按键上或按键旁。例如回车键。 第二类型的键是软按键。 每个软按键(在左侧有 5 个此类按键)都有改变当前支持模式的功能。 按键的名称出现在屏幕的左侧。例如范围键。 如下图示, 驻波分析 故障定位 能量分析 按 MEASURE MATCH 软按键 应用程序 按 MODE 模式键 按 UP 箭头 用数字键盘输入一个值然后按 ENTER 四、仪器介绍 鸟牌驻波分析仪是用于无线系统安装和维护的多功能的测试仪器。 标配列表: 1. 驻波分析仪 2. 便携包 3. PC 工具软件 4. 交流电源适配器 5. 车载电源适配器 6. 9 针连接线 7. 操作指导 (未显示) 8. 参考卡片 (未显示) 未提供的器件: 校准器 鸟牌 5010 方向电压感应器 鸟牌5011 和5011-EF 终端电压感应器 第一章 驻波比测试仪的特点 一、总述 1,操作简单,适用于初次使用或偶然使用及专业使用人士。 2,逐步指导使用者如何进行常规的测试。 3,高分辨率彩色显示屏。 4,使用可更...
