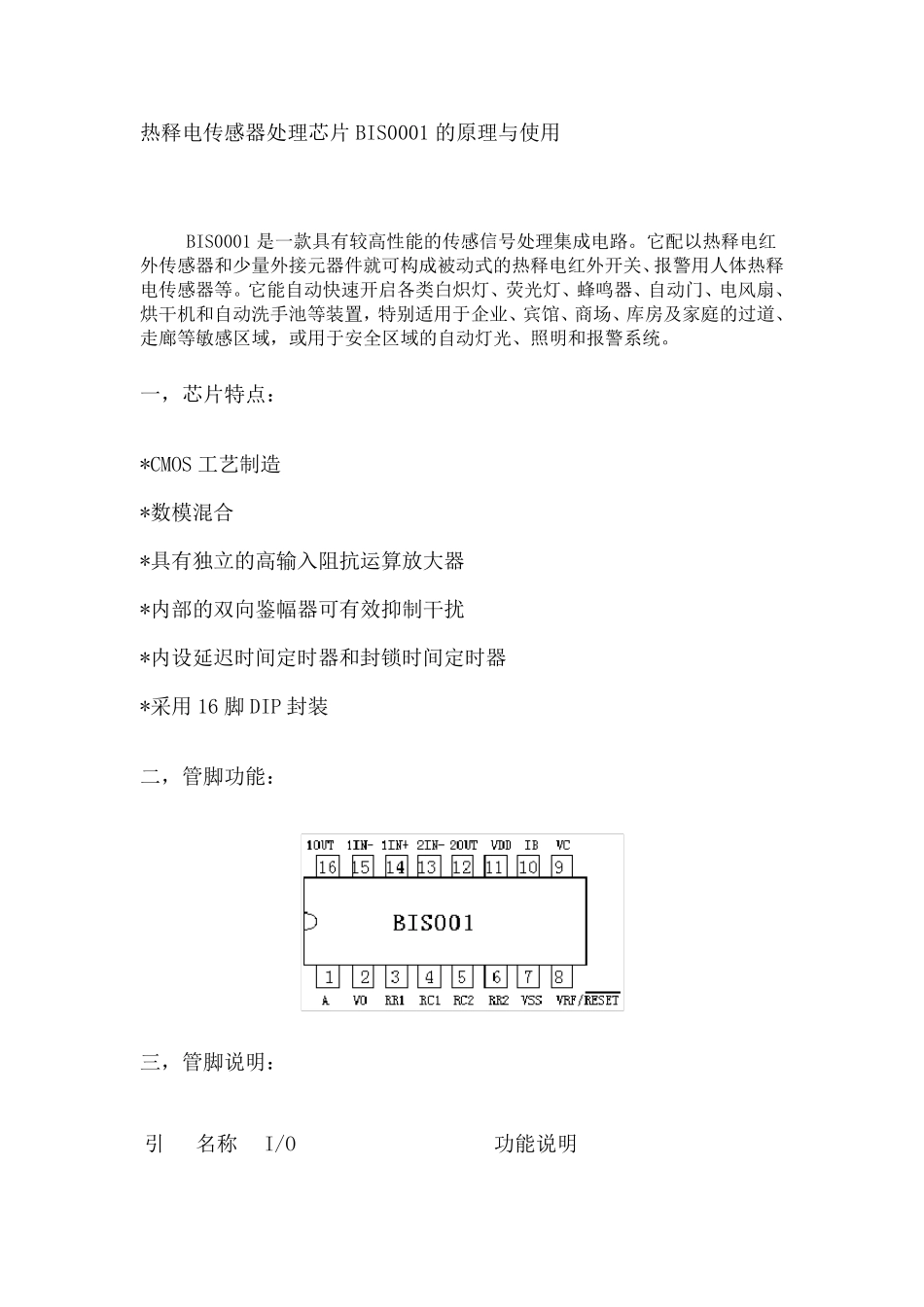

热释电传感器处理芯片BIS0001 的原理与使用 BIS0001 是一款具有较高性能的传感信号处理集成电路
它配以热释电红外传感器和少量外接元器件就可构成被动式的热释电红外开关、报警用人体热释电传感器等
它能自动快速开启各类白炽灯、荧光灯、蜂鸣器、自动门、电风扇、烘干机和自动洗手池等装置，特别适用于企业、宾馆、商场、库房及家庭的过道、走廊等敏感区域，或用于安全区域的自动灯光、照明和报警系统

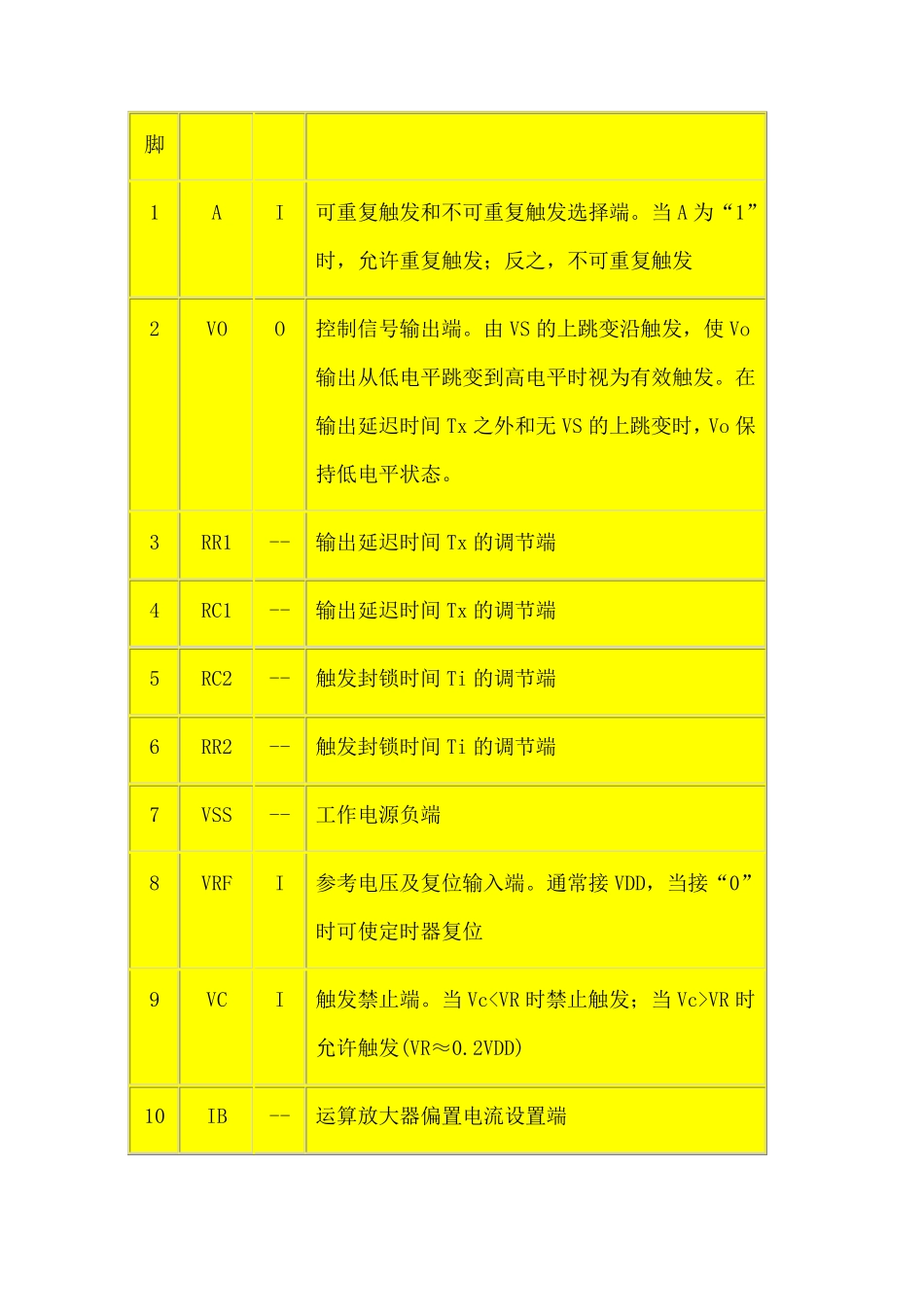

一，芯片特点： *CMOS 工艺制造 *数模混合 *具有独立的高输入阻抗运算放大器 *内部的双向鉴幅器可有效抑制干扰 *内设延迟时间定时器和封锁时间定时器 *采用16 脚 DIP 封装 二，管脚功能： 三，管脚说明： 引名称 I/O 功能说明 脚 1 A I 可重复触发和不可重复触发选择端
当A 为“1”时，允许重复触发；反之，不可重复触发 2 VO O 控制信号输出端
由 VS 的上跳变沿触发，使 Vo输出从低电平跳变到高电平时视为有效触发
在输出延迟时间 Tx 之外和无 VS 的上跳变时，Vo 保持低电平状态
3 RR1 -- 输出延迟时间 Tx 的调节端 4 RC1 -- 输出延迟时间 Tx 的调节端 5 RC2 -- 触发封锁时间 Ti 的调节端 6 RR2 -- 触发封锁时间 Ti 的调节端 7 VSS -- 工作电源负端 8 VRF I 参考电压及复位输入端
通常接 VDD，当接“0”时可使定时器复位 9 VC I 触发禁止端
当VcVR 时允许触发(VR≈0

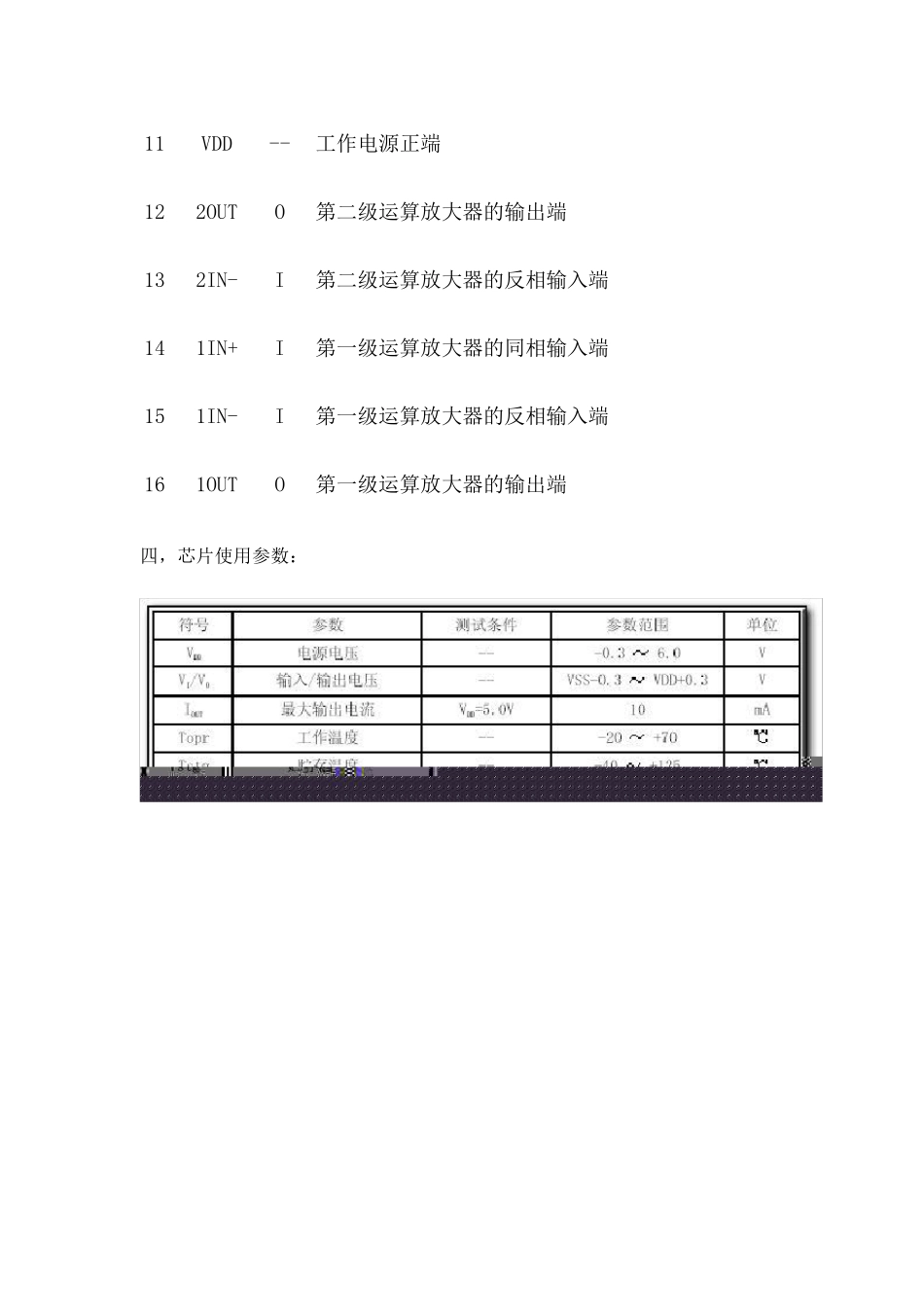

2VDD) 10 IB -- 运算放大器偏置电流设置端 11 VDD -- 工作电源正端 12 2OUT O 第二级运算放大器的输出端 13 2IN- I 第二级运算放大器的反相输入端 14 1IN+ I 第一级运算放大器的同相输入端 15 1IN- I 第一级运算放大器的反相输入端 16 1OUT O 第一级运算
