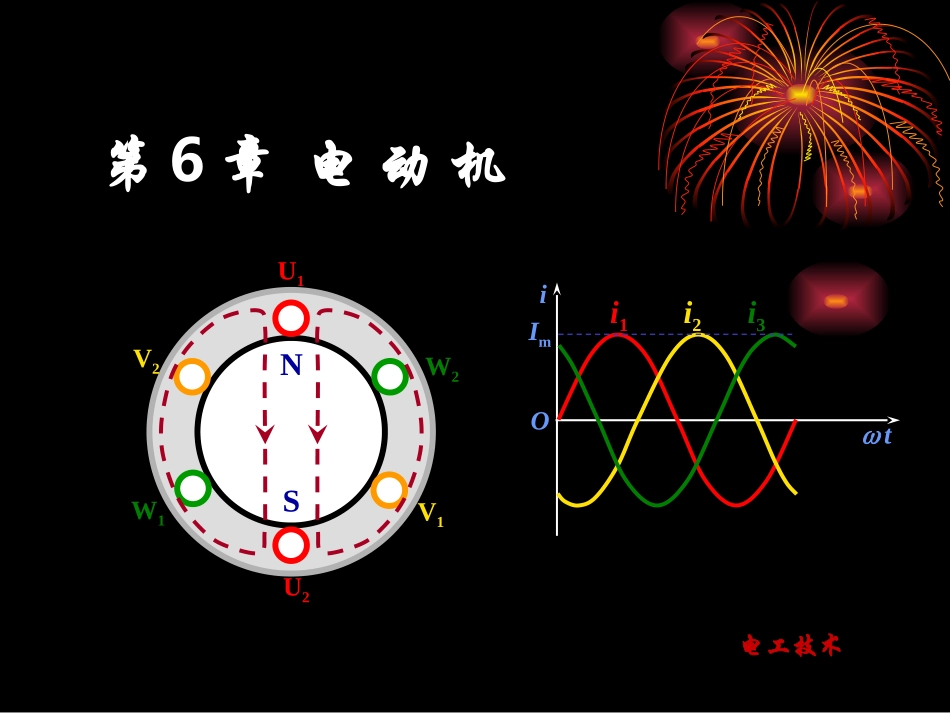

tOi电工技术电工技术i1i2i3ImU1U2V1V2W2W1NS第第66章电动机章电动机大连理工大学电气工程系LFChun制作第第66章章三相交流电动机基本知识本章主要内容：一、三相异步电动机的基本结构二、三相异步电动机的工作原理三、三相异步电动机的铭牌数据大连理工大学电气工程系LFChun制作电机概述电机概述第9章电动机电机——实现机械能与电能的相互转换。发电机——将机械能转换为电能。电动机——将电能转换为机械能。直流电动机交流电动机直流发电机交流发电机（三相和单相）（三相和单相）电动机电机发电机同步电动机异步电动机（笼型和绕线型）动力电机电机控制电机:以高效率的能量转换为目的。:以高灵敏度、高准确度的信号转换和传递为主要目的。大连理工大学电气工程系LFChun制作交流电动机感性认识大连理工大学电气工程系LFChun制作大连理工大学电气工程系LFChun制作6.16.1三相异步电动机的基本结构和额定三相异步电动机的基本结构和额定值值第9章电动机一、三相异步电动机的基本结构1.定子：指其固定不动部分，主要包括：(1)定子铁心(2)定子绕组(3)机座和端盖等2.转子：指其旋转部分，主要部件包括：(1)转子铁心(2)转子绕组(3)转轴等大连理工大学电气工程系LFChun制作三相笼型异步电动机的部件图9.1三相异步电动机的基本结构和额定值大连理工大学电气工程系LFChun制作三相绕线型异步电动机的结构9.1三相异步电动机的基本结构和额定值大连理工大学电气工程系LFChun制作1.定子定子铁心、定子绕组、机座和端盖等。定子铁心的硅钢片9.1三相异步电动机的基本结构和额定值大连理工大学电气工程系LFChun制作定子铁心9.1三相异步电动机的基本结构和额定值定子铁芯内圆冲有分布的槽。定子铁芯硅钢片：异步电动机的铁芯是由0.5mm厚的硅钢片叠压制成的。作用：嵌放绕组，提供磁路；大连理工大学电气工程系LFChun制作定子绕组对称三相绕组。9.1三相异步电动机的基本结构和额定值定子绕组是由漆包线绕制而成，嵌入到定子铁芯槽中。作用：产生旋转磁场，构成电机电路的一部分。定子绕组大连理工大学电气工程系LFChun制作机座和端盖：机座机座是电动机的支架，通常用铸铁或铸钢制成。大连理工大学电气工程系LFChun制作定子接线盒U1V1W1W2U2V2U1V1W1U2V2W2U1V1W1W2U2V2星形(Y)联结3~U1V1W1W2U2V2三角形(△)联结3~9.1三相异步电动机的基本结构和额定值大连理工大学电气工程系LFChun制作（1）转子铁心：嵌放绕组，提供磁路。（2）转子绕组：感应出电势、电流。（分为两种类型：如下）绕线型：对称三相绕组。笼型：对称多相绕组。（3）转轴（4）风扇等。转子铁心的硅钢片2.转子9.1三相异步电动机的基本结构和额定值转子铁芯一般用45号钢制成，用来传递电磁转矩。转子绕组大部分是浇铸铝笼型，大功率也有铜条制成的笼型转子导体。转子绕组构成电动机电路的另一部分。转子绕组大连理工大学电气工程系LFChun制作笼型异步电动机的转子1导条端环风扇9.1三相异步电动机的基本结构和额定值图1铜条笼型转子图2铸铝笼型转子大连理工大学电气工程系LFChun制作笼型异步电动机的转子2铸铝转子9.1三相异步电动机的基本结构和额定值大连理工大学电气工程系LFChun制作绕线型异步电动机的转子9.1三相异步电动机的基本结构和额定值大连理工大学电气工程系LFChun制作绕线型异步电动机的转子9.1三相异步电动机的基本结构和额定值集电环大连理工大学电气工程系LFChun制作三相绕线型异步电动机示意图9.1三相异步电动机的基本结构和额定值转子三相绕组必须接成Y形短接或外接对称电阻等三个向外的引出端子与固定在转轴上的三个相互绝缘的铜环相接大连理工大学电气工程系LFChun制作由于绕线式异步电动机能采用转子绕组串电阻起动和调速，因此起动性能和调速性能均比鼠笼式异步机优越。大连理工大学电气工程系LFChun制作三相异步电动机的外形9.1三相异步电动机的基本结构和额定值大连理工大学电气工程系LFChun制作※部分额定值：UN690V，2kV~11kVfN50/60HzPN200kW~3000kW2p2~12笼型异步电动机外形9.1三相异步电动机的基本结构和额定值※部分额定值：UN400V~690VfN50/60HzPN200kW~2300kW2p2~8大连理工大学电气工程系LFChun制作播...
