CAD团队技能赛(CaTICs)赛题2011年秋季(三维)

CAD团队技能赛(CaTICs)赛题2011年秋季(三维)_第1页
1/9
CAD团队技能赛(CaTICs)赛题2011年秋季(三维)_第2页
2/9
CAD团队技能赛(CaTICs)赛题2011年秋季(三维)_第3页
3/9

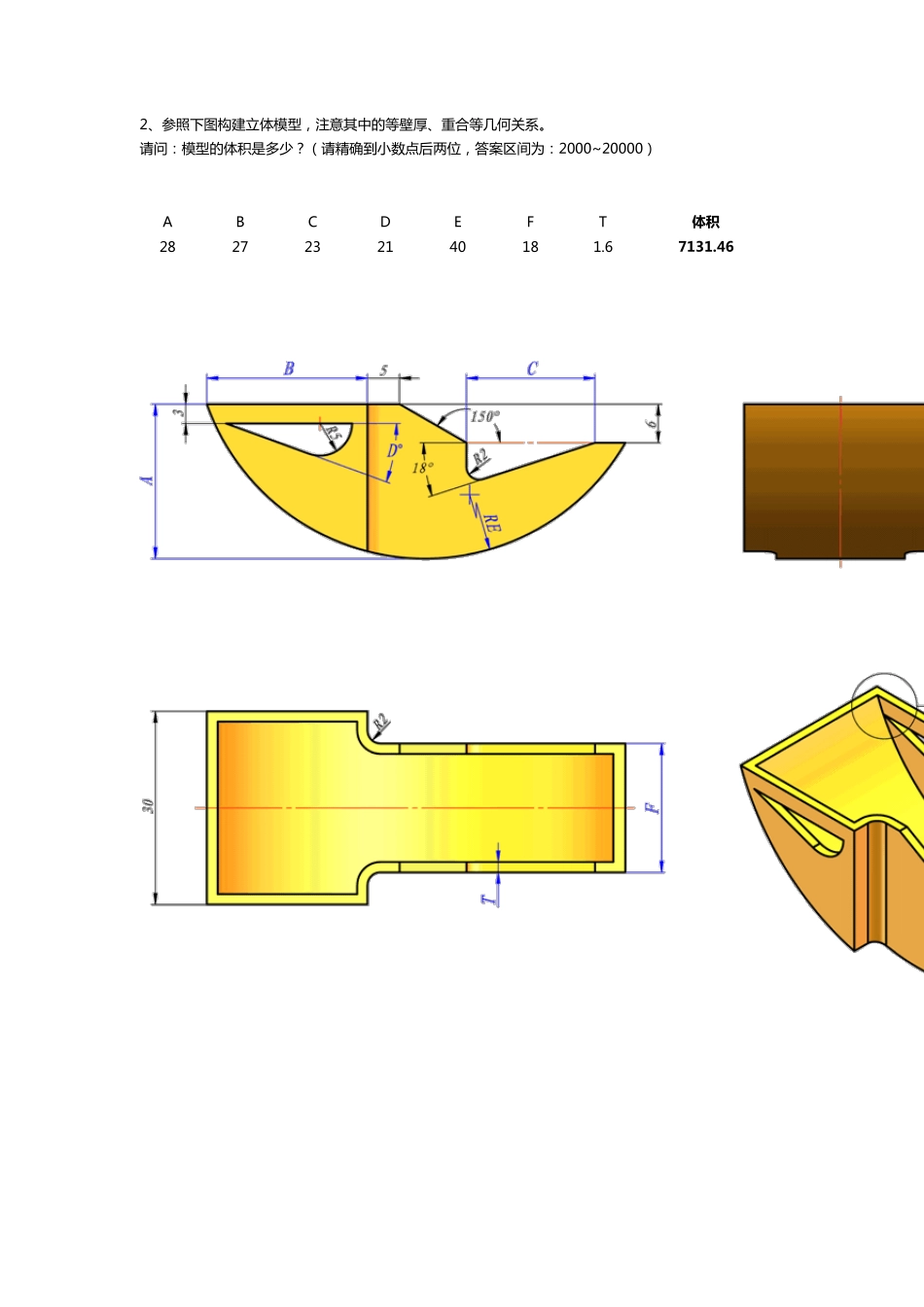

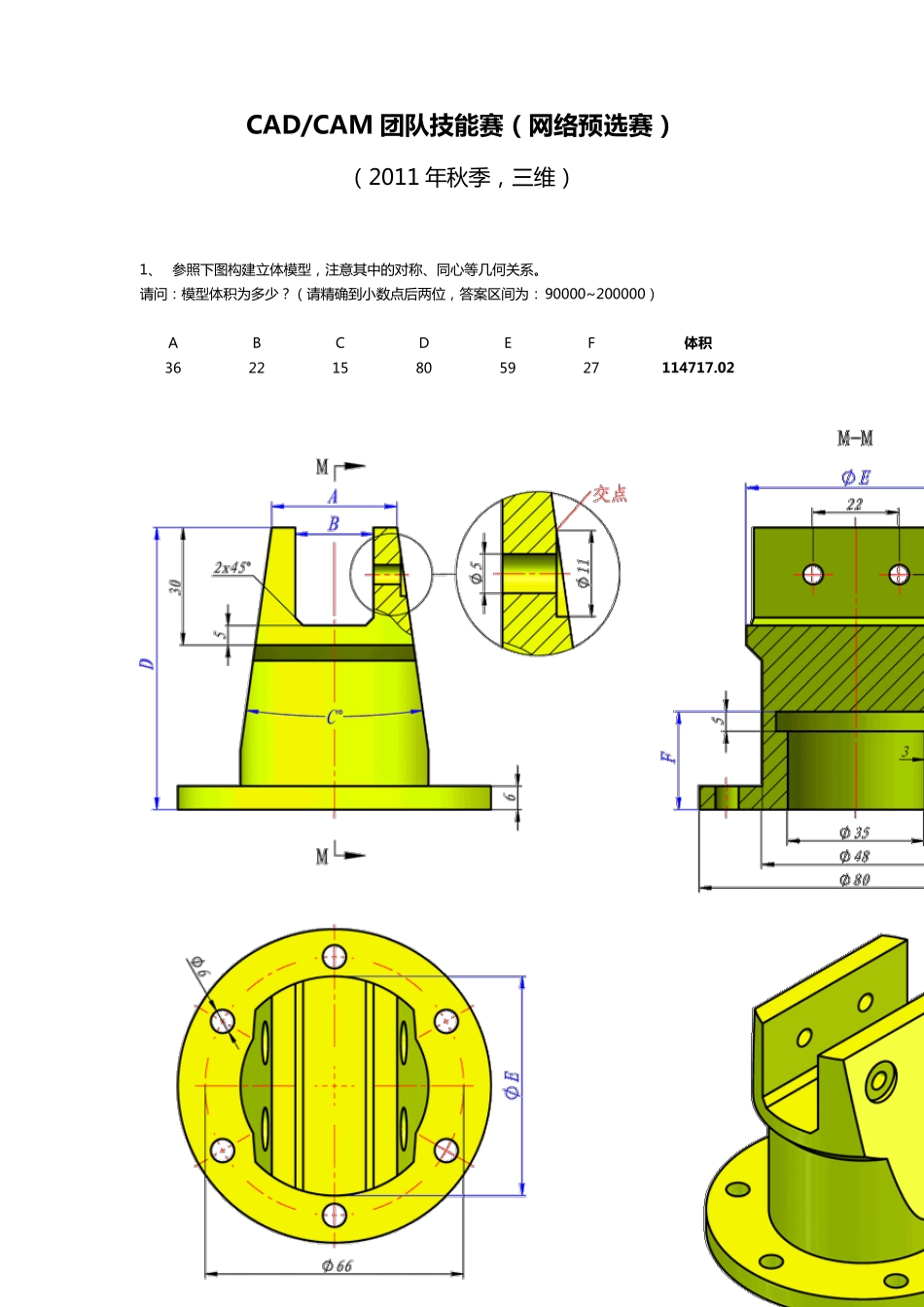

CAD/CAM 团 队 技 能 赛 (网络预选赛 ) (2011 年秋季,三维) 1、 参照下图构建立体模型,注意其中的对称、同心等几何关系。 请问:模型体积为多少?(请精确到小数点后两位,答案区间为:90000~ 200000) A B C D E F 体积 36 22 15 80 59 27 114717.02 2、 参 照 下 图 构 建 立 体 模 型 , 注 意 其 中 的 等 壁 厚 、 重 合 等 几 何 关 系 。 请 问 : 模 型 的 体 积 是 多 少 ? (请 精确到小数点后两位, 答案区间为: 2000~ 20000) A B C D E F T 体积 28 27 23 21 40 18 1.6 7131.46 3、 参 照 下 图 构 建 三 维 模 型 , 注 意 其 中 的 同 心 、 对 称 等 几 何 关 系 。 请 问 : 模 型 的 体 积 是 多 少 ? (请 精确到小数点后两位, 答案区间为 1000~9999) A B C D E F G 体积 25 44 9 58 38 17 24 3803.02 4、 参 照 下 图 构 建 立 体 模 型 , 注 意 其 中 的 平 行 、 垂 直 等 几 何 关 系 。 请 问 : 模 型 体 积 为 多 少 ? (请 精确到小数点后两位, 答案区间为 : 100000~999999) A B C D E F G K 体积 120 29 123 77 36 7 102 76 543742.49 5、 参 照 下 图 构 建 零 件 模 型 , 注 意 相 切 、 对 称 等 几 何 关 系 。 请 问 : a. 零 件 体 积 为 多 少 立 方 毫 米 ? b. P1和 P2 之 间 的 空 间 距 离 是 多 少 毫 米 ? (请 精确到小数点后两位, 答案区间 分别为 1000000~9000000, 100~999) A B C D 体积 距离 115 67 23 16 1127651.17 337.25 6、 参 照 下 图 , 构 建 立 体 模 型 , 注 意 其 中 的 等 壁 厚 (均为 T)、 同心等 几何关系。 请问:模 型 的 体 积为多少?(请精确到小数点后两位, 答案区间为:50000~ 500000) A B C D E F T 体积 82 123 127 229 82 22 4 126351.71 7、 参 照 下 图 构 建 三 维 模 型 。 请 问 : 模 型 体 积 为 多 少 ? (请 精确到小数点后两位,答案区间为 400000~ 2000000) A B C D E F TA TB 体积 29 130 92 47 12 88 17 55 805328.90 2...
