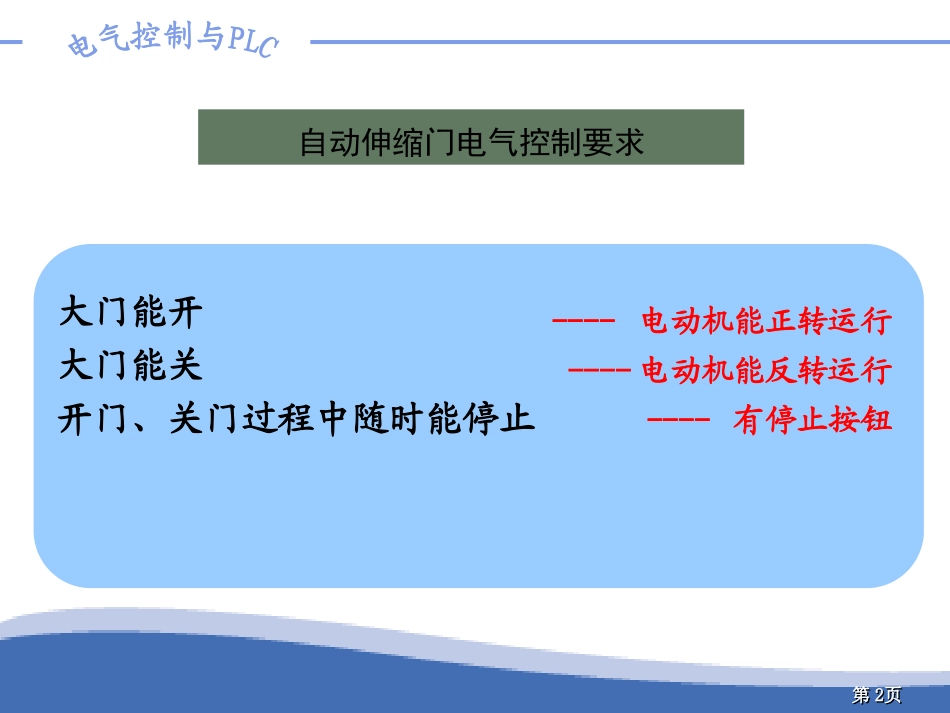

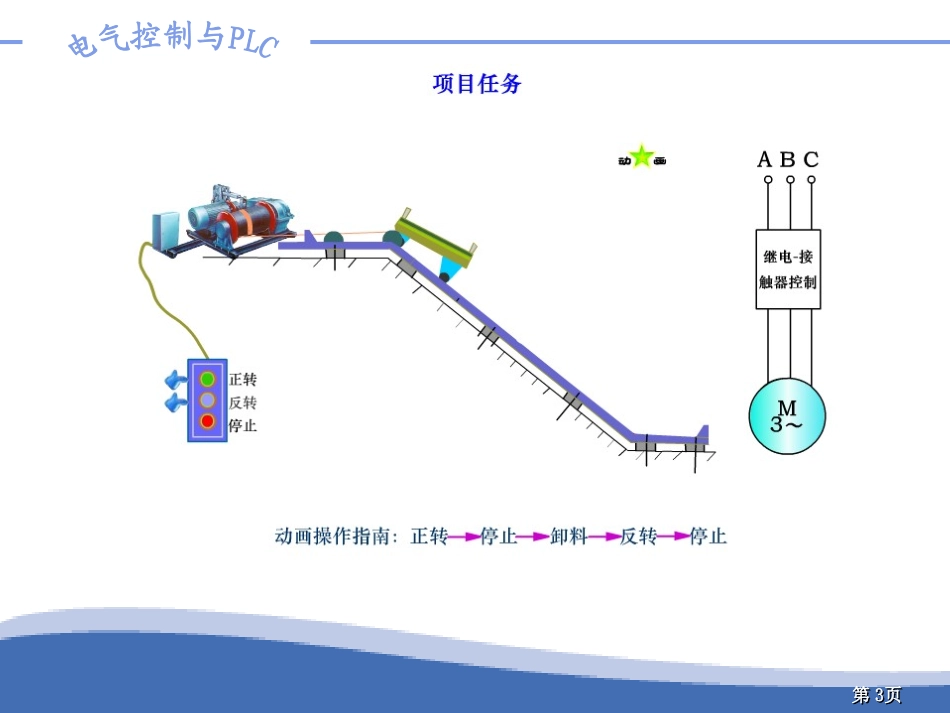

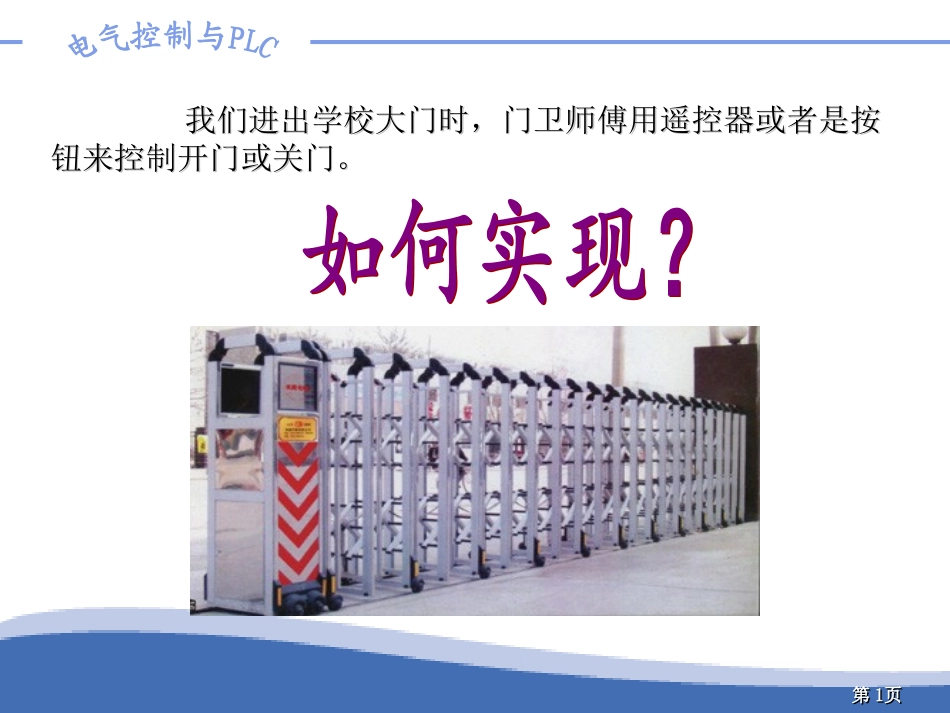

第1页第1页我们进出学校大门时，门卫师傅用遥控器或者是按我们进出学校大门时，门卫师傅用遥控器或者是按钮来控制开门或关门。钮来控制开门或关门。第2页第2页大门能开大门能关开门、关门过程中随时能停止----电动机能正转运行----电动机能反转运行----有停止按钮自动伸缩门电气控制要求第3页第3页第4页第4页三相异步电动机正反转控制线路1．正确理解三相异步电动机四种正反转控制电路的工作原理以及他们的优缺点，正确理解联锁（互锁）的概念（重点、难点）。2．能正确识读接触器联锁、按钮联锁、接触器按钮联锁的正反转控制电路的原理图、接线图和布置图。3．会按照工艺要求正确安装三相异步电动机正反转控制电路。学习目标：第5页第5页L3L1L2M3~UVW电动机正转KM1L3L1L2M3~UVW电动机反转KM2如何实现电动机正反转？若要改变电动机转动方向，必须将接至交流电动机的三相交流电源进线中任意两相对调，电动机就可以反转。1、通过倒顺开关改变电源相序；2、利用两台交流接触器来改变电源相序。第6页第6页一、倒顺开关正反转控制线路倒顺开关，又叫可逆转换开关，利用改变电源相序来实现电动机手动正反转控制。第7页第7页L1L2L3FUQS熔断器电动机停转UVW手柄至“停”位置M3~第8页第8页L1L2L3FUQS电动机正转UVW电动机所接相序为U—L1V—L2W—L3M3~熔断器手柄扳至“顺”位置正转启动第9页第9页L1L2L3FUQS熔断器电动机反转UVW手柄扳至“倒”位置电动机所接相序为U—L3V—L2W—L1M3~反转启动第10页第10页线路简单，但操作人员劳动强度大，操作不安全，由于转换开关没有灭弧装置，此电路，只能用于3KW以下的小容量电机。手动倒顺开关控制线路的特点与不足：第11页第11页二、接触器联锁正反转控制线路利用两个交流接触器交替工作，来改变接入电动机的电源相序实现电动机正反转控制。继续L1----UL2----VL3----WL1---WL2---VL3----U第12页第12页第13页第13页L1L2L3KM1FU1FRM1QSKM2AC两相交换FU2FRSB3SB1KM1KM1SB2KM2KM1KM2增加了一组反转控制电路主电路控制电路正向启动按钮反向启动按钮第14页第14页L1L2L3KM1FU1KHM1QSKM2FU2KHSB0SB1KM1KM1SB2KM2KM1KM2主电路控制电路正向启动按钮反向启动按钮第15页第15页KM1线圈失电停止：按下按钮SB3主触点恢复断开M停止运行正向启动：KM1线圈得电主触点闭合M正向起动辅助常开触点闭合自锁按下按钮SB1反向启动：KM2线圈得电主触点闭合M反向起动辅助常开触点闭合自锁按下按钮SB2第16页第16页如果在按下SB1时不小心按下SB2KM1和KM2将同时得电主电路电源被短路！！第17页第17页如何保证KM1和KM2不同时得电？当一个接触器得电动作，通过其辅助常闭触头使另一个接触器不能得电动作，接触器之间这种互相制约的作用叫做接触器联锁或互锁。联锁触头联锁触头重点互锁电路避免了两只接触器同时得电，从而防止了由于误操作造成的主回路两相短路事故的发生。互锁作用：第18页第18页L1L2L3FU1FU2KM1KM2FRSB2SB3SB1KM1KM2KM1KM2FRUVWQSKM2KM1L1---UL2---VL3---WU---L3V---L2W---L1M3~第19页第19页L1L2L3FU1FU2KM1KM2FRSB2SB3SB1KM1KM2KM1KM2FRUVWQSKM2KM1M3~合上电源开关QS电源通过QS流向各个电器作好动作准备第20页第20页L1L2L3FU2KM1KM2FRSB2SB3SB1KM1KM2KM1KM2FRUVWQSKM2KM1FU1M3~按下SB1KM1线圈得电正转启动第21页第21页L1L2L3KM1KM2FRSB2SB3SB1KM2KM1KM2FRUVWKM2KM1FU2QSFU1M3~KM1KM1联锁触头断开对KM2控制回路联锁KM1自锁触头闭合自锁KM1动合主触头闭合电机相序接成L1---UL2---VL3---W正转松开SB1第22页第22页L1L2L3FU1FU2KM1KM2FRSB2SB3SB1KM1KM2KM1KM2FRUVWQSKM2KM1M3~按下SB3KM1线圈失电KM1自锁触头断开,解除自锁KM1主触头断开电机失电停转KM1联锁触头闭合，解除联锁正转停止第23页第23页L1L2L3FU1FU2KM1KM2FRSB2SB3SB1KM1KM2KM1KM2FRUVWQSKM2KM1M3~松开SB3常闭触头恢复闭合，为下一工作做准备第24页第24页L1L2L3KM1KM2FRSB2SB3KM1KM2KM1KM2FRUVWKM2KM1FU2QSFU1M3~SB1按下SB2KM2线圈得电反转启动第25页第25页L1L2L3KM1KM2FRSB2SB3KM1KM2KM1KM2FRWKM2KM1FU2QSFU1M3~SB1UVKM2联锁触头断开对KM1控制回路联锁KM2动合主触头闭合电动机相序接成U---L3V---L2W---L1反转松...
