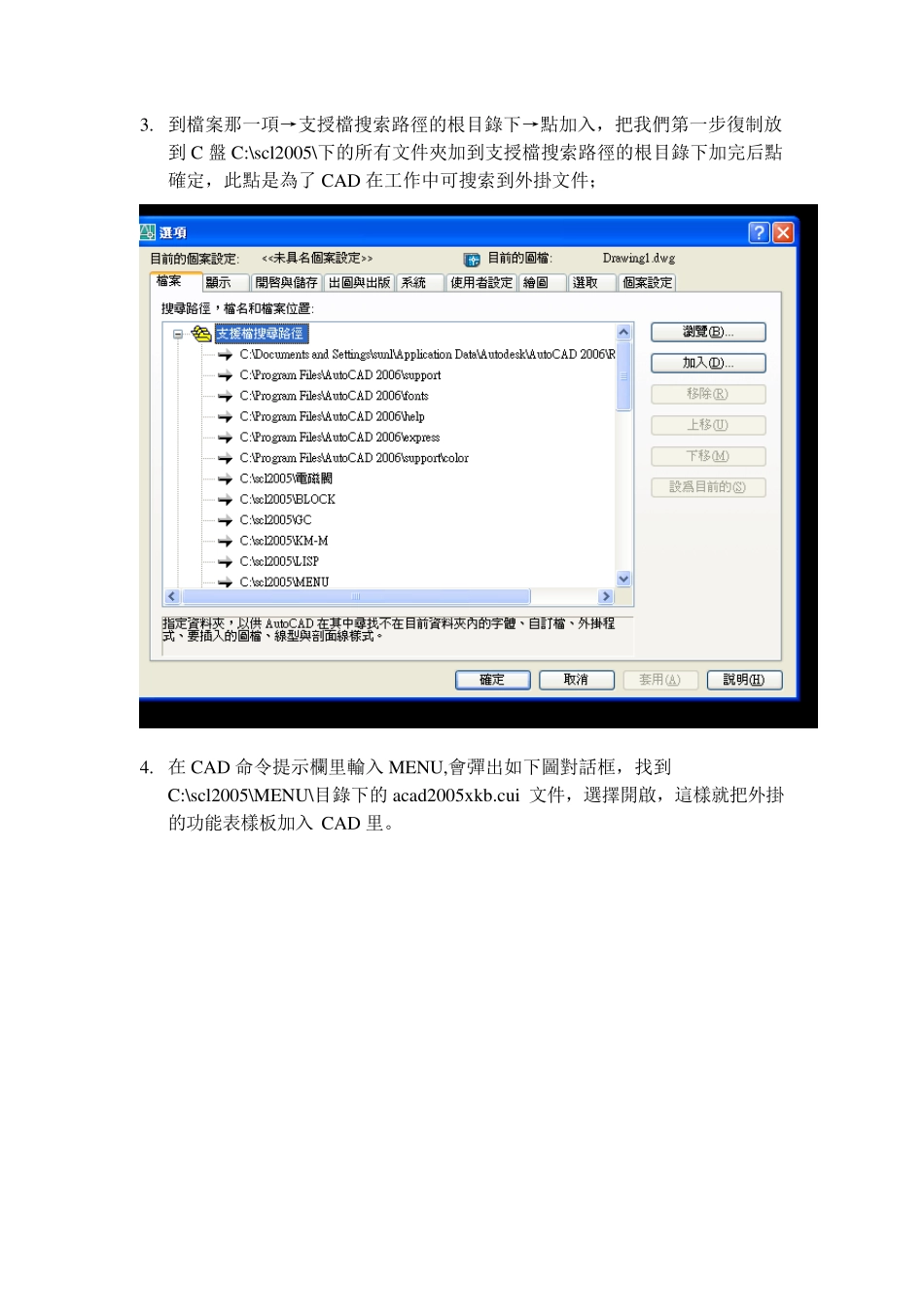

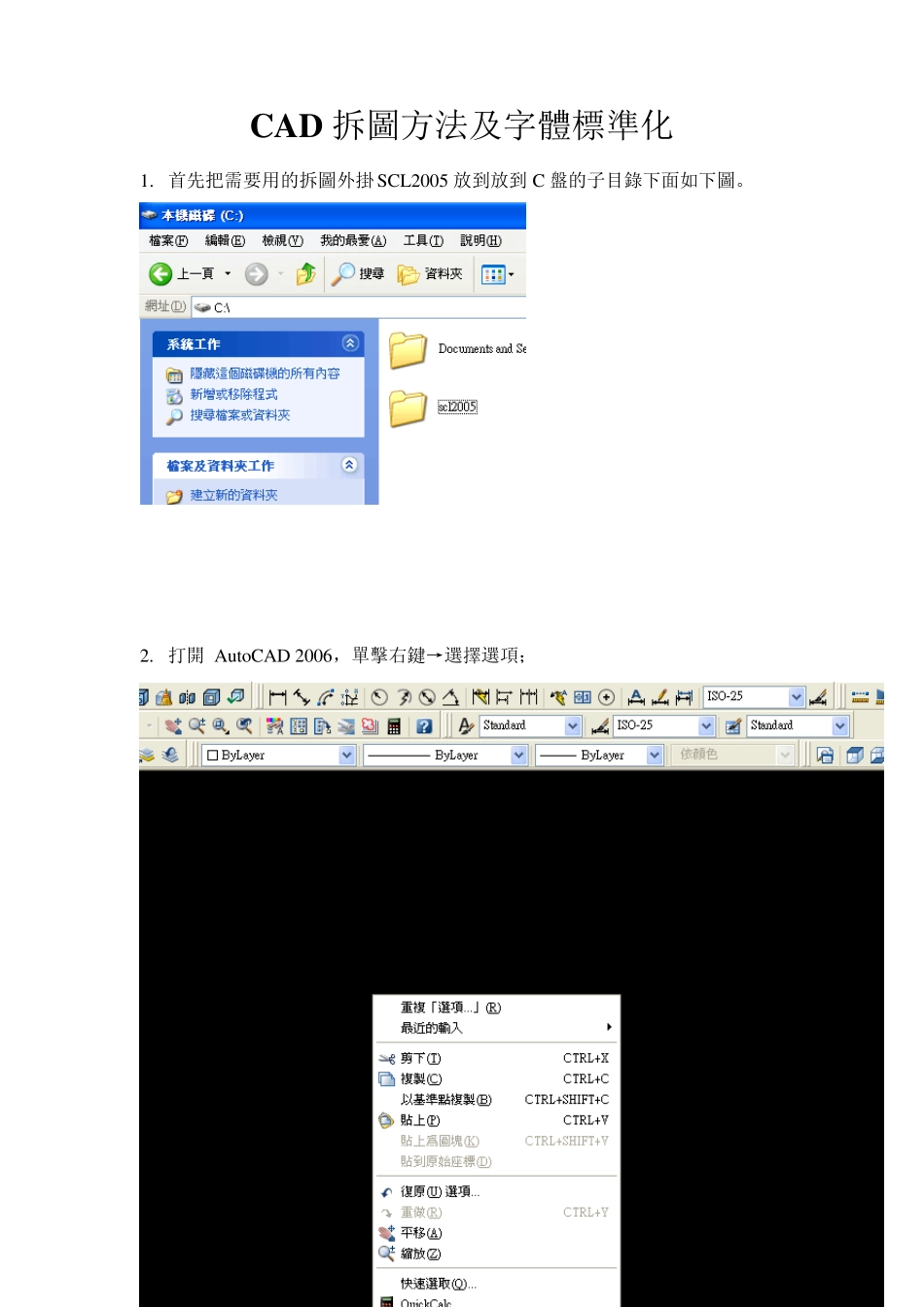

C A D 拆圖方法及字體標準化 1. 首先把需要用的拆圖外掛SCL2005 放到放到C 盤的子目錄下面如下圖。 2. 打開 Au toCAD 2006，單擊右鍵→選擇選項； 3. 到檔案那一項→支授檔搜索路徑的根目錄下→點加入，把我們第一步復制放到C 盤 C:\scl2005\下的所有文件夾加到支授檔搜索路徑的根目錄下加完后點確定，此點是為了 CAD 在工作中可搜索到外掛文件； 4. 在 CAD 命令提示欄里輸入 MENU,會彈出如下圖對話框，找到C:\scl2005\MENU\目錄下的 acad2005xkb.cui 文件，選擇開啟，這樣就把外掛的功能表樣板加入 CAD 里。 5. 然后把鼠標移到任一快捷圖標上，單擊鼠標右鍵，把常要用到的命令圖標溝出來（如圖），一般我們都會用到命令圖標里的標準，MY1,MY2（拆圖命令我們一般都會放在這三個的其中一個里）,其余的可根據我們的使用需求習慣來選擇。 6. 在命令欄里輸入MBUTTONPAN,設置中鍵，把中鍵設為《1》，此時中鍵轉為快捷命令狀態，里面有我們繪圖時比較常用到的命令（此點為根據個人的使用習慣設定，MBUTTONPAN 設定為0 時中鍵為鼠標拖動） 7. 中鍵設定為命令狀態后，我們可以加入沉頭孔及螺紋立體圖插件，步驟如下：在菜單欄里找到工具的下拉菜單加載應用程序，彈出如下對話框（載入、釋放應用程式），點擊內容，把 C:\scl2005\LISP 里的MYCT.LSP（沉頭孔）及MYLW.LSP（螺紋）加進去，這樣我們就可在中鍵里用這兩個命令了（圖三）. （圖 1 ） （圖 2 ） （圖3） 設置完以上后，CAD 插件完成。 以下進入拆圖環節： 1．首先我們先打開一個 .DW G 格式立體圖文件，然后在菜單格式的下拉菜單里設置標注樣式（新建或修改現有的都可以），先進行線設置（如圖），標注線顏色設為紫紅色，基準線間距為 1，延伸線顏色設為紫紅，延伸至標注線外及自原點偏移均設為 1（如圖） 2.設置符號與箭頭，箭頭大小設為 2.5，中心點標記設為無（如圖）. 3.設置文字里的文字型式，如圖，SHX 字體設為SIMPLEX .SHX ,寬度系數設為0.8，傾斜角度設為15.，設置完后點套用. 4.接著設置文字，文字顏色設為紫紅，文字高度設為3.5，垂直位置設為JIS,自標注偏移設為1，文字對齊設為ISO 標準。（如圖） 5 ．設置填入，使用整體比例設為 1 即可. 6 .設置主要單位，精確度設為0 .0 . 以上標注設定完畢后，點確定，再設為目前的即可。 7 打開菜單里的格式下拉菜單單位，把插入比例設為無單位.（如圖） 以上設置是為...
