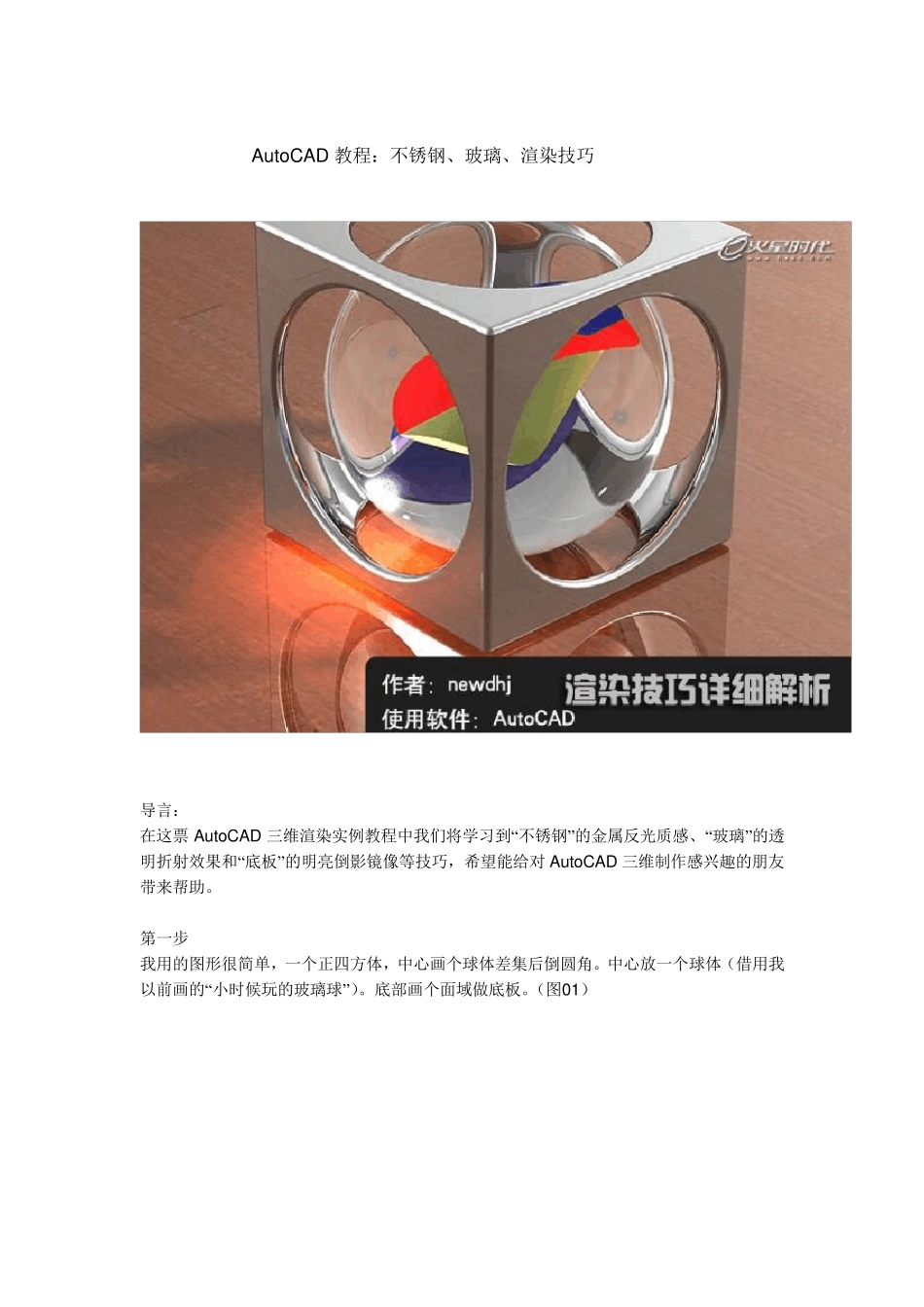

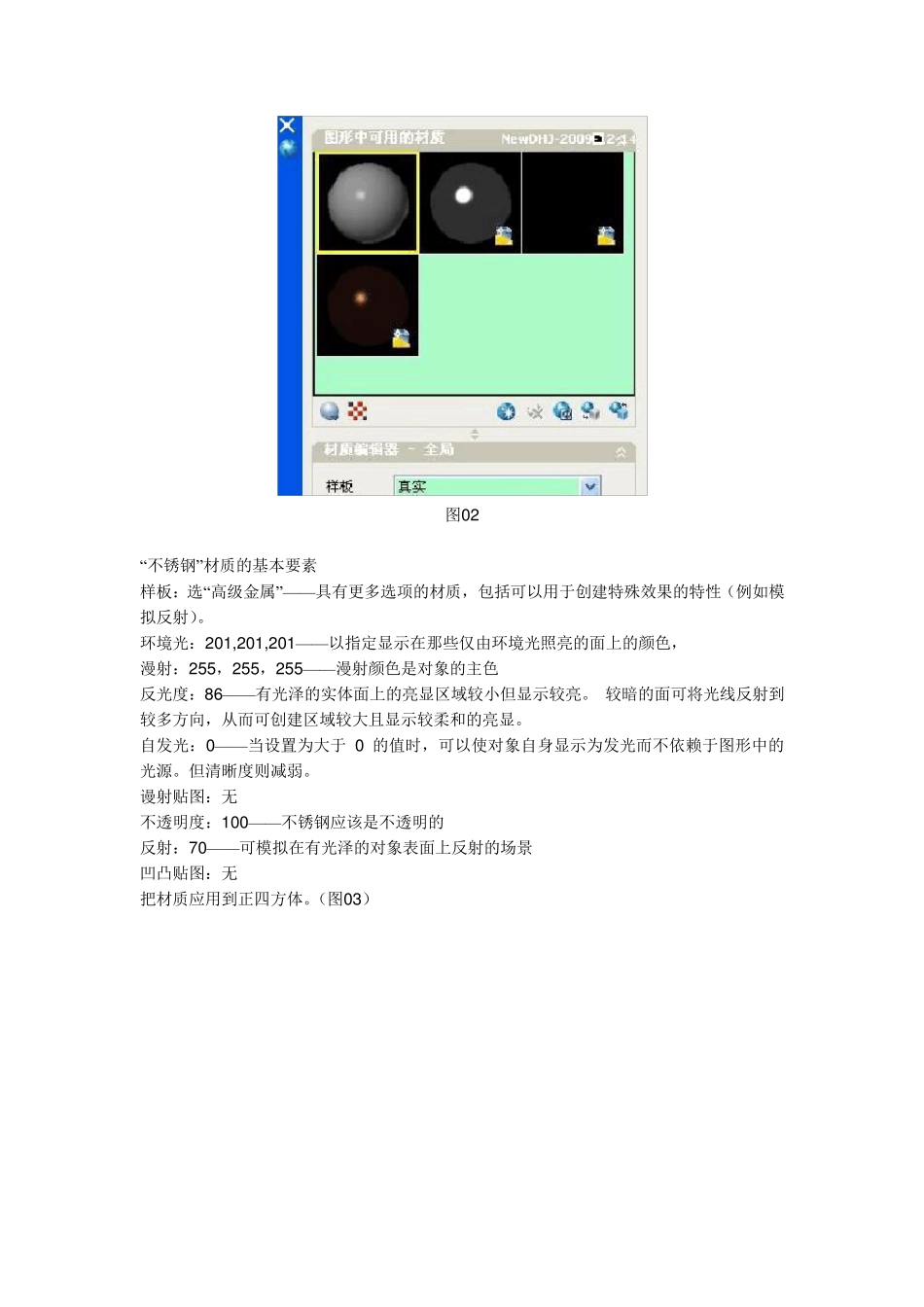

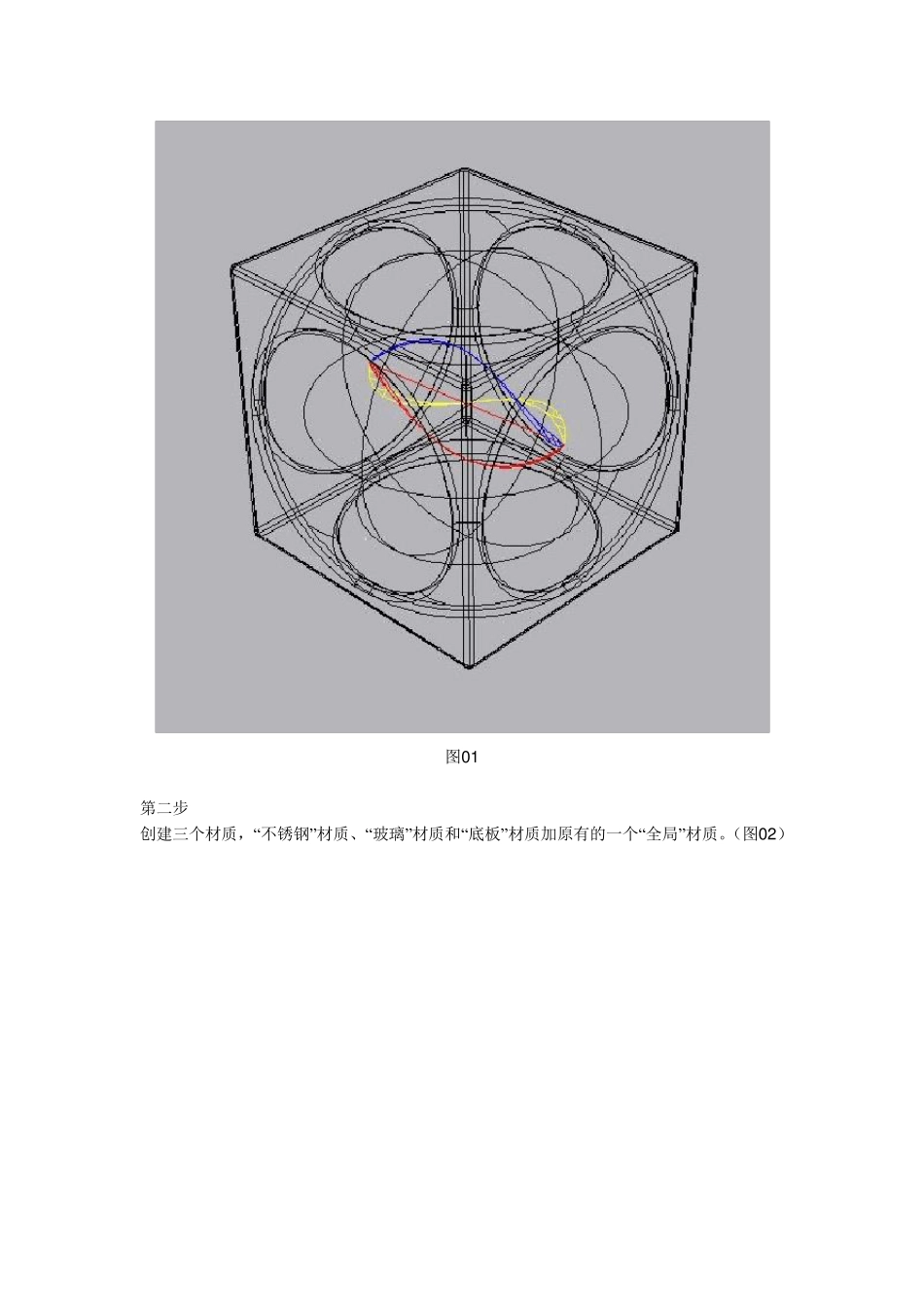

Au toCAD 教程：不锈钢、玻璃、渲染技巧 导言： 在这票 Au toCAD 三维渲染实例教程中我们将学习到“不锈钢”的金属反光质感、“玻璃”的透明折射效果和“底板”的明亮倒影镜像等技巧，希望能给对 Au toCAD 三维制作感兴趣的朋友带来帮助。 第一步 我用的图形很简单，一个正四方体，中心画个球体差集后倒圆角。中心放一个球体（借用我以前画的“小时候玩的玻璃球”）。底部画个面域做底板。（图01） 图0 1 第二步 创建三个材质，“不锈钢”材质、“玻璃”材质和“底板”材质加原有的一个“全局”材质。（图0 2 ） 图0 2 “不锈钢” 材质的基本要素 样板：选“高级金属” — — 具有更多选项的材质，包括可以用于创建特殊效果的特性（例如模拟反射）。 环境光：2 0 1 ,2 0 1 ,2 0 1 — — 以指定显示在那些仅由环境光照亮的面上的颜色， 漫射：2 5 5 ，2 5 5 ，2 5 5 — — 漫射颜色是对象的主色 反光度：8 6 — — 有光泽的实体面上的亮显区域较小但显示较亮。 较暗的面可将光线反射到较多方向，从而可创建区域较大且显示较柔和的亮显。 自发光：0 — — 当设置为大于 0 的值时，可以使对象自身显示为发光而不依赖于图形中的光源。但清晰度则减弱。 谩射贴图：无 不透明度：1 0 0 — — 不锈钢应该是不透明的 反射：7 0 — — 可模拟在有光泽的对象表面上反射的场景 凹凸贴图：无 把材质应用到正四方体。（图0 3 ） 图0 3 “玻璃” 材质的基本要素 样板：选真实— — 基于物理性质的材质 漫射：2 4 0 ，2 4 0 ，2 4 0 — — 以指定显示在那些仅由环境光照亮的面上的颜色， 反光度：9 6 — — 材质的反射质量定义了反光度或粗糙度。 若要模拟有光泽的曲面，材质应具有较小的高亮区域，并且其镜面颜色较浅，甚至可能是白色。 较粗糙的材质具有较大的高亮区域，并且高亮区域的颜色更接近材质的主色。 折射率：1 .1 7 0 — — 在半透明材质中，光线通过材质时将被弯曲，因此通过材质将看到对象被扭曲。 例如，折射率为 1 .0 时，透明对象后面的对象不会失真。 折射率为 1 .5 时，对象会严重失真，就像通过玻璃球看对象一样。 半透明度：1 0 0 ——半透明对象传递光线，但在对象内也会散射部分光线。 自发光：0 —— 对象本身发光的外观。 谩射贴图：无 不透明度：0 ——当然越小越透明 凹凸贴图：无 把材质应用到...
