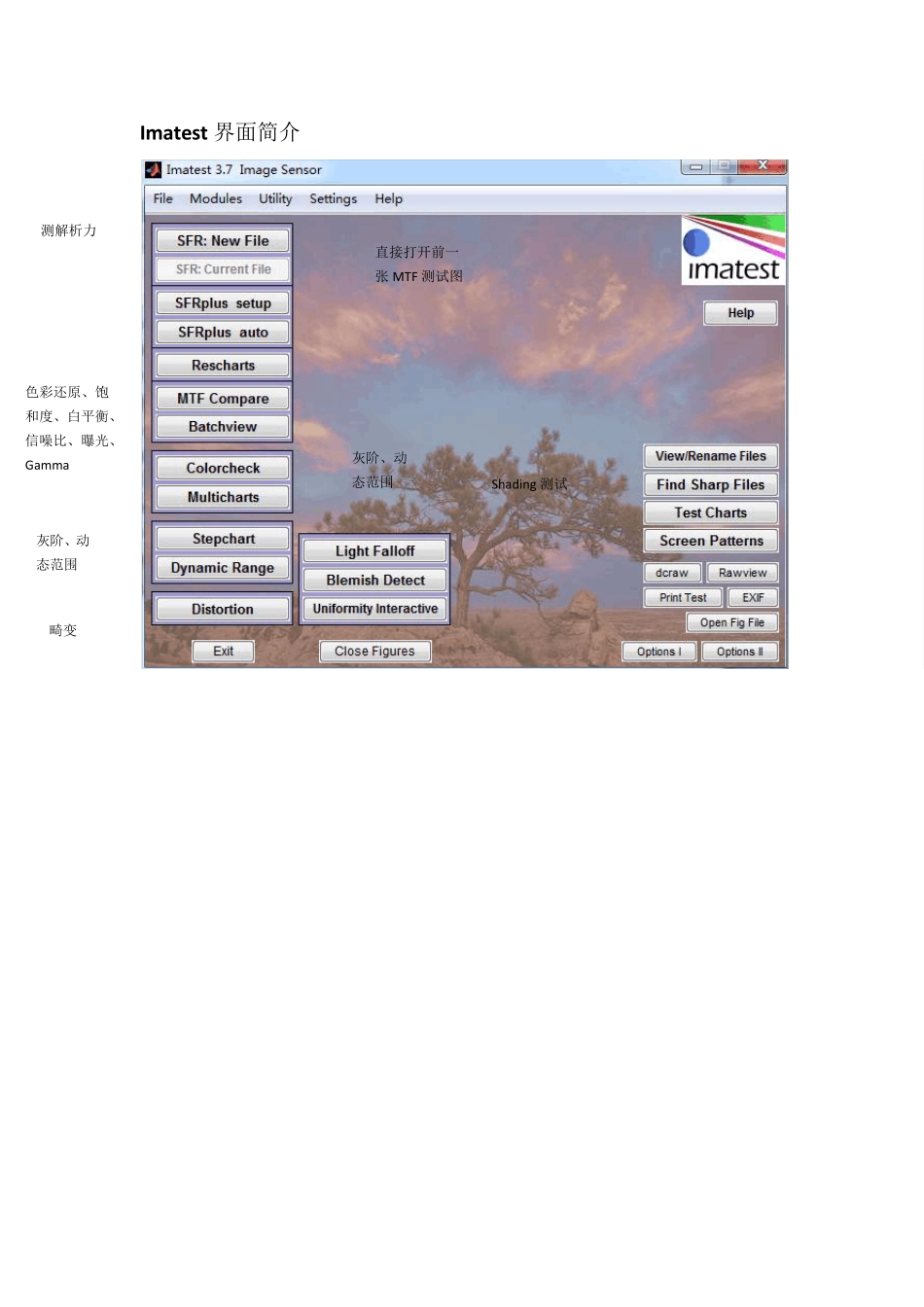

Camera 客观标准测试 Camera 图像效果相关测试项目 解析度 Resolution 色彩偏差 Color Error/饱和度 Saturation 白平衡 AWB 信噪比 SNR Shading 测试(Lens Shading/Color Shading) 灰阶 Gray Scale/动态范围 Dynamic Range 曝光偏差 Exposure Error Gamma Density Range 畸变 TV-Distortion 色散 Chromatic Aberration 视场角 FOV 完成以上测试项目需要的测试设备及软件: 硬件设备: 多光源测试灯箱(可提供D65, TL84, CWF, A, H 光等多种光源),色温照度测试计,均匀光源(DNP 灯箱,亮度可调),各种测试Chart(包括24 色色卡,ISO12233 Chart, 21 阶灰卡,动态范围测试Chart,18%中性灰卡,畸变测试chart,色散测试chart等) ,白板 ( Diffuser); 一、测试软件 Imatest, Photoshop 二、注意事项 1、 拍摄过程中尽量等摄像头的亮度和颜色稳定后再进行拍照,尤其是切换光源后; 2、 建议每个模块项的照片都拍两张,便于确认问题; 3、 照片尽量拍正,因为照片拍得好坏对测试结果影响很大. Imatest 界面简介 测解析力 直接打开前一张MTF 测试图色彩还原、饱和度、白平衡、 信噪比、曝光、Gamma 灰阶、动态范围 灰阶、动态范围 Shading 测试 畸变 一、解析度(Resolu tion) 1.1 测试目的: 测试手机拍照系统的清晰度,包含中心解析度和边角解析度; 1.2 测试设备: 12233 Chart ,色温照度计; 1.3 测试环境: 实验室光线照度为>200Lu x 。原则上是保持chart表面照度均匀的前提下,尽量让测试环境达到最亮,我们实际调试时为了提高效率,尽量模拟客户的测试环境。 1.4 拍照步骤: ( 1) 将手机Camera调至sensor实际分辨率,其余拍照菜单保持默认选项(如EV、 Flash等) ; ( 2)将12233 Chart 垂直固定在墙上; 注:30 像素选用1X 的 Chart, 130 万和200 万像素的选用2 X 的 Chart, 500 万像素的选用4 X 的 Chart,1200 万像素以上的项目选用增强型4X Chart. ( 3)移动手机的位置,保证手机摄像头的光轴与ISO12233 Chart平面垂直,测MTF值时使ISO12233 Chart中的4: 3区域正好落在手机的预览画面中,如下图1红线框所示: 图 1 ( 4)固定手机,待图像稳定后拍照; ( 5)测线对时,中心的解析度测试可用上述照片,角落解析度测试需另外拍两张照片。拍照步骤同上,不同的是调节手机预览ISO12233 C...
