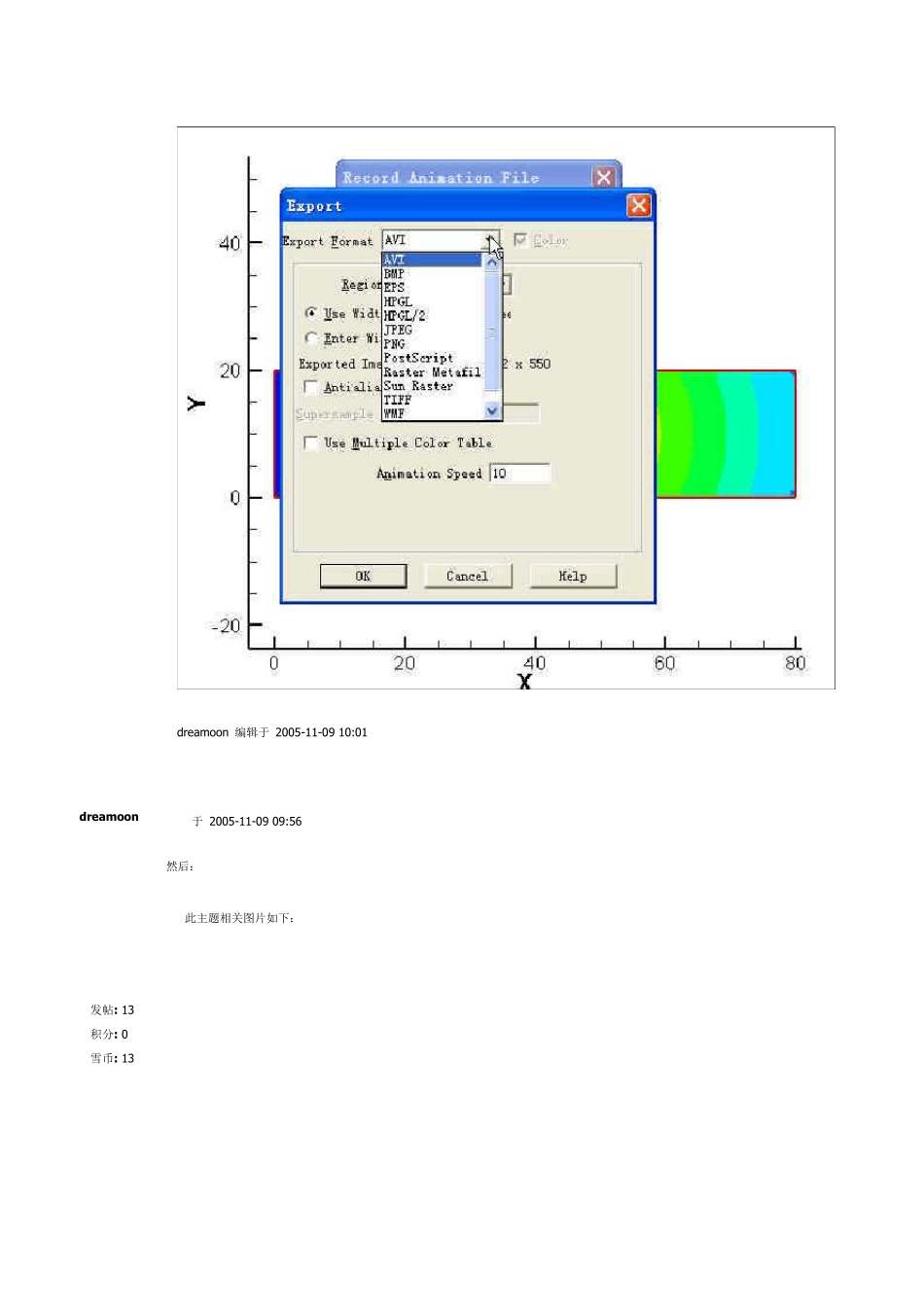

tecplot 中动画制作方法。 [精华] 于 2005-11-09 09:41 个时间序列的数据读入以后利用tecplot 中的tool/Animate/选项可以创建动画。可以根据不同的需要选择contours、zones。在应用中一般选择zones 多一点。 主题相关图片如下: dreamoon 发帖: 13 于 2005-11-09 09:46 在 zones 里有如下弹出窗口,选择起始 zone 和结束 zone,然后输出即可。 此主题相关图片如下: 积分: 0 雪币: 13 dreamoon 发帖: 13 积分: 0 雪币: 13 于 2005-11-09 09:54 或者另外有一种更为方便的方法,该法可以不用一次将所有的数据文件读入,对内存和机子速度较慢的用户更实用: File/Export,选择 avi,然后打开要输出的 contour,进行如图的操作: 此主题相关图片如下: dreamoon 编辑于 2005-11-09 10:01 dreamoon 发帖: 13 积分: 0 雪币: 13 于 2005-11-09 09:56 然后: 此主题相关图片如下: dreamoon 发帖: 13 积分: 0 雪币: 13 于 2005-11-09 09:58 最后选择Finish Animation 就可以了。 此主题相关图片如下: 东岸线 发帖: 361 积分: 0 雪币: 310 于 2005-11-09 18:58 好 有机会 试试 flyboys 发帖: 35 积分: 0 雪币: 35 于 2005-11-10 22:02 楼主的数据源是来自flu ent 计算获得的数据吧!我们没有用过flu ent,根本不知道数据格式是什么?能否把你所作例子的数据格式呢?谢谢 dreamoon 发帖: 13 积分: 0 雪币: 13 于 2005-11-11 07:32 我给的例子是一般性的数据;对于flu ent 来说就是利用软件的自动编号过程将计算不同时间(或迭代步)的结果保存下来然后分别导入Tecplot 就可以了,具体的方法可以参考flu ent 的帮助手册中关于文件的读写的相关部分。 wilim 飞燕 发帖: 6 积分: 0 雪币: 6 于 2005-11-16 20:49 直接在 flu ent 里面做动画不就可以了,为何还要导出到 tecplot 中呢,不理解 dreamoon 于 2005-11-18 00:06 发帖: 13 积分: 0 雪币: 13 不是所有的人都用flu ent 做计算。作图质量 tecplot 和 flu ent 相比大家是有目共睹的,而且 flu ent 动画不好导出,而 tecplot 方便多了。 烟笼寒水 发帖: 27 积分: 0 雪币: 27 于 2005-11-23 09:14 不错,做图方面,一个是专业级的,一个是业余的. lcw 发帖: 83 积分: 0 雪币: 31 于 2005-11-25 09:37 怎样从 FLUENT 中生...
