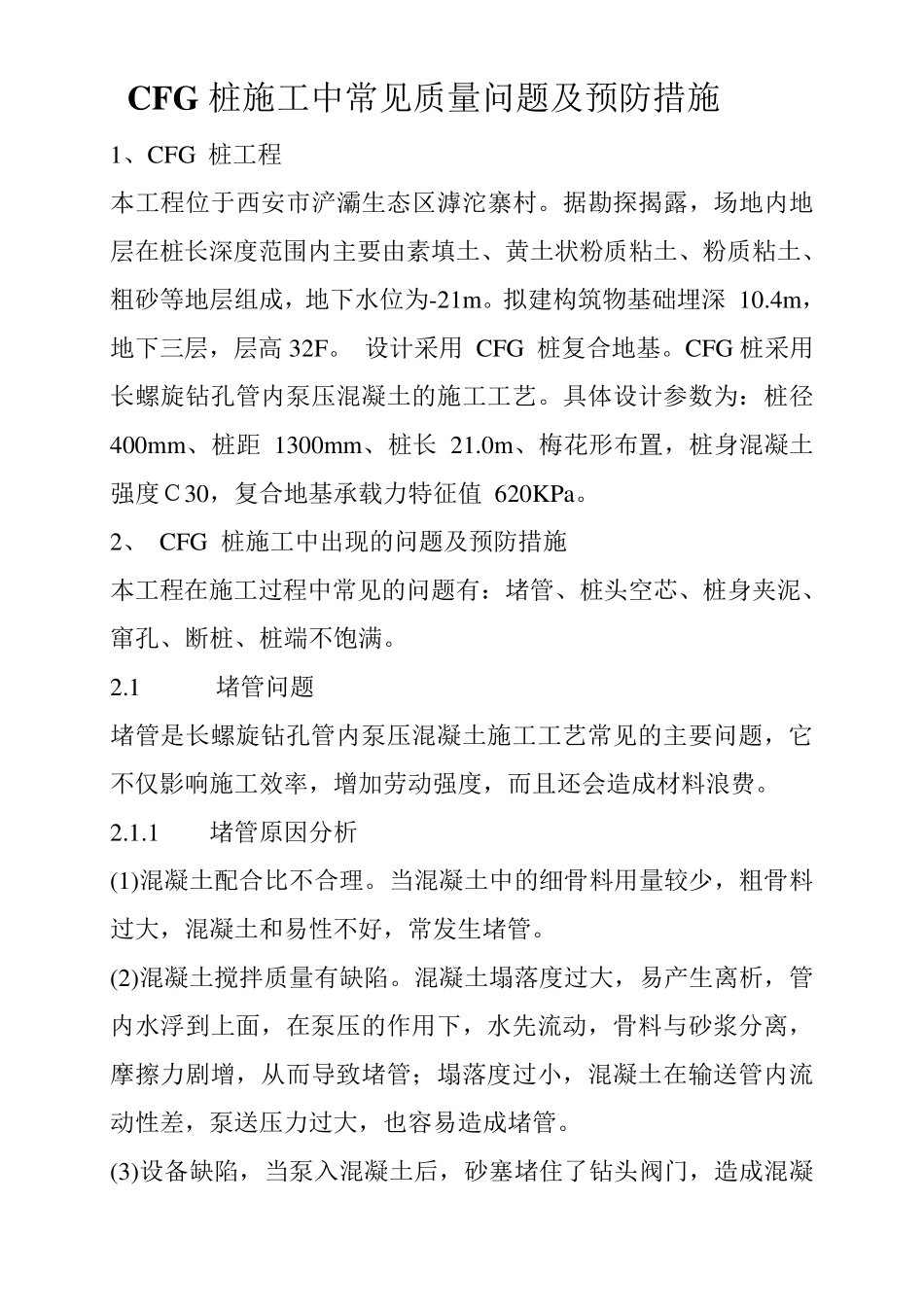

CFG桩施工中常见质量问题及预防措施

CFG 桩施工中常见质量问题及预防措施 1、CFG 桩工程 本工程位于西安市浐灞生态区滹沱寨村。据勘探揭露，场地内地层在桩长深度范围内主要由素填土、黄土状粉质粘土、粉质粘土、粗砂等地层组成，地下水位为-21m 。拟建构筑物基础埋深 10.4m ，地下三层，层高 32F。 设计采用 CFG 桩复合地基。CFG 桩采用长螺旋钻孔管内泵压混凝土的施工工艺。具体设计参数为：桩径 400m m 、桩距 1300m m 、桩长 21.0m 、梅花形布置，桩身混凝土强度Ｃ30，复合地基承载力特征值 620KPa。 2、 CFG 桩施工中出现的问题及预防措施 本工程在施工过程中常见的问题有：堵管、桩头空芯、桩身夹泥、窜孔、断桩、桩端不饱满。 2.1 堵管问题 堵管是长螺旋钻孔管内泵压混凝土施工工艺常见的主要问题，它不仅影响施工效率，增加劳动强度，而且还会造成材料浪费。 2.1.1 堵管原因分析 (1)混凝土配合比不合理。当混凝土中的细骨料用量较少，粗骨料过大，混凝土和易性不好，常发生堵管。 (2)混凝土搅拌质量有缺陷。混凝土塌落度过大，易产生离析，管内水浮到上面，在泵压的作用下，水先流动，骨料与砂浆分离，摩擦力剧增，从而导致堵管；塌落度过小，混凝土在输送管内流动性差，泵送压力过大，也容易造成堵管。 (3)设备缺陷，当泵入混凝土后，砂塞堵住了钻头阀门，造成混凝土无法下落。 (4)冬季保温措施不当，常常会在输送管和弯头处造成混凝土结冻；夏季降温措施不当，往往由于温度过高，导致混凝土中水蒸发。 (5)施工操作不当。 2.1.2 堵管预防措施 (1)施工时严格按照设计、试桩时确定的配合比进行施工，施工时混凝土塌落度宜控制在 180m m ～200m m ，粗骨料可采用卵石或碎石，最大粒径不宜大于 30m m 。 (2)必须确保混凝土能顺利通过刚性管、高强柔性管、弯管和变径管而到达钻杆芯管内。 (3)施工时若发现混凝土可泵性差，可适量掺入泵送剂。搅拌好的混凝土通过溜槽注入到混凝土泵储料斗时，需经过一定规格的过滤栅。 (4)采用合理弯头曲率半径以及弯头与钻杆的连接形式。 (5)冬季施工采用加热水的办法来提高混凝土的出口温度，混凝土的入孔温度不低于 5.0℃，通常是采用直接用火加热储水箱，水温不宜超过 60.0℃；夏季当气温高于 30℃时，宜在输送泵管上覆盖隔热材料，每隔一段时间洒水降温。 (6)钻杆进入土层预定标高后开始泵送混凝土，管内空气从排气阀排出，待钻杆芯管及输送管充满混凝土，应及时提钻，保证混凝土在一...
