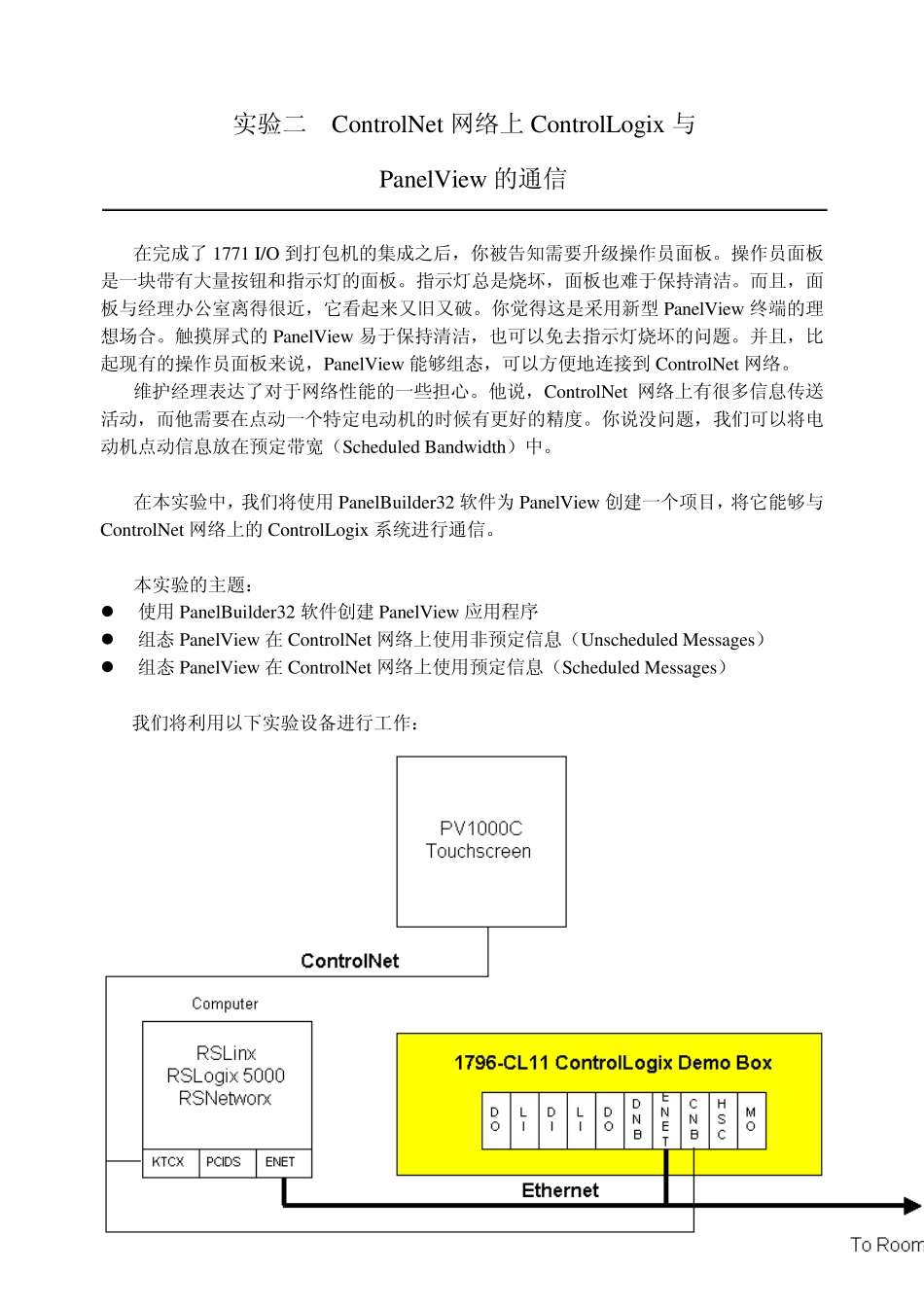

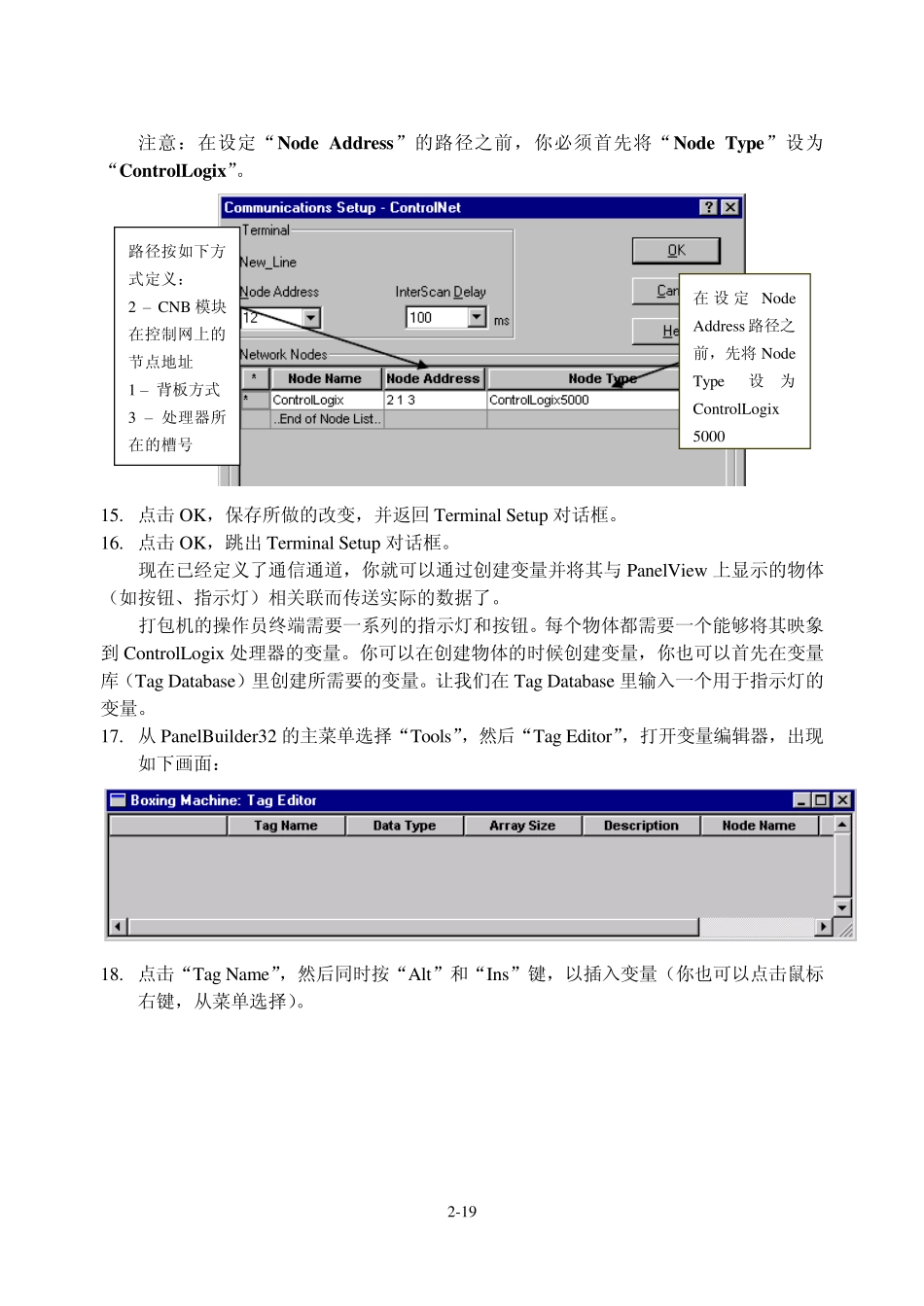

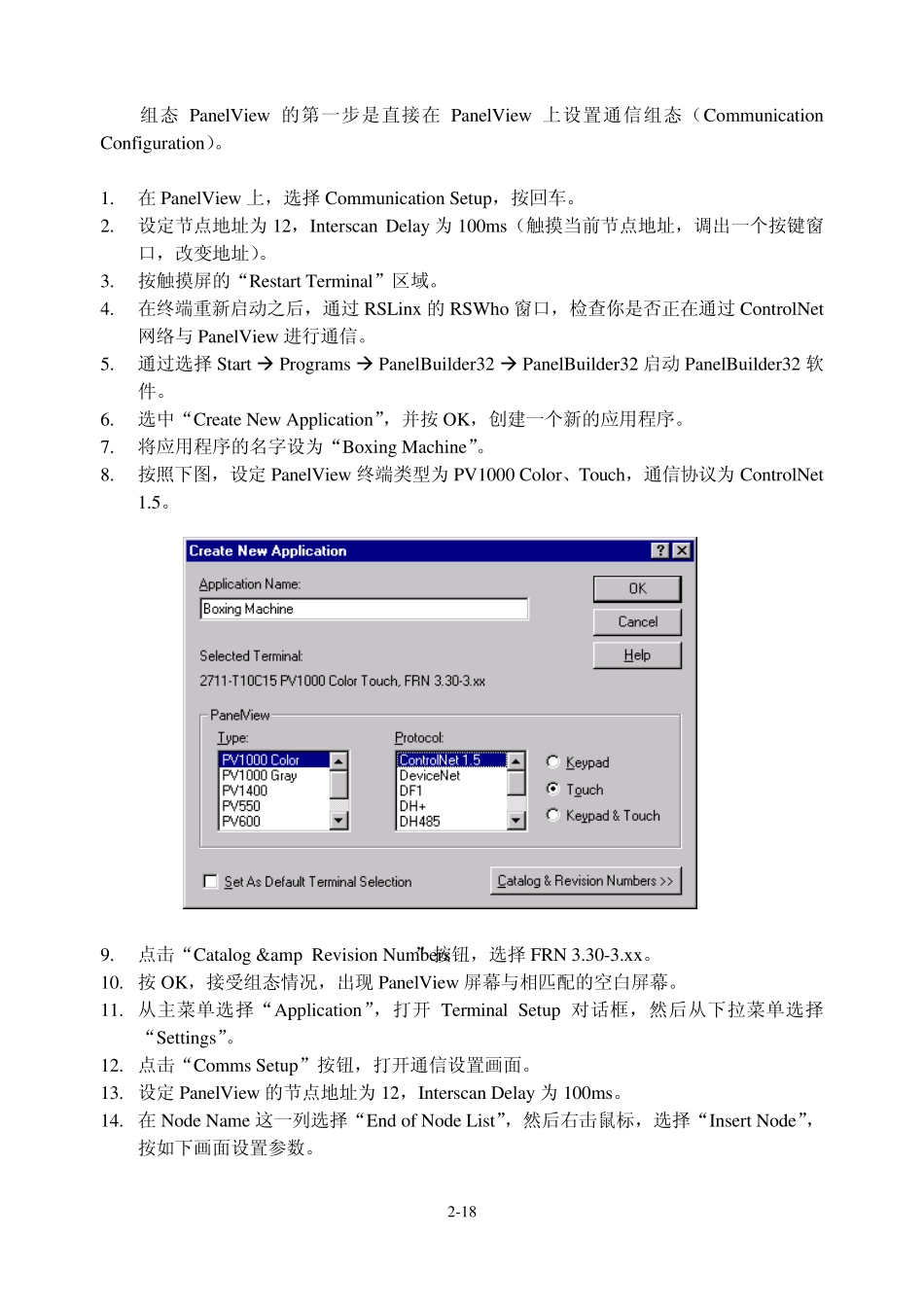

2-17 实验二 ControlNet 网络上ControlLogix与PanelView 的通信 在完成了1771 I/O 到打包机的集成之后,你被告知需要升级操作员面板。操作员面板是一块带有大量按钮和指示灯的面板。指示灯总是烧坏,面板也难于保持清洁。而且,面板与经理办公室离得很近,它看起来又旧又破。你觉得这是采用新型 PanelView 终端的理想场合。触摸屏式的PanelView 易于保持清洁,也可以免去指示灯烧坏的问题。并且,比起现有的操作员面板来说,PanelView 能够组态,可以方便地连接到ControlNet 网络。 维护经理表达了对于网络性能的一些担心。他说,ControlNet 网络上有很多信息传送活动,而他需要在点动一个特定电动机的时候有更好的精度。你说没问题,我们可以将电动机点动信息放在预定带宽(Scheduled Bandwidth)中。 在本实验中,我们将使用 PanelBuilder32 软件为 PanelView 创建一个项目,将它能够与ControlNet 网络上的ControlLogix系统进行通信。 本实验的主题:  使用 PanelBuilder32 软件创建 PanelView 应用程序  组态 PanelView 在ControlNet 网络上使用非预定信息(Unscheduled Messages)  组态 PanelView 在ControlNet 网络上使用预定信息(Scheduled Messages) 我们将利用以下实验设备进行工作: 2-18 组态PanelView 的第一步是直接在PanelView 上设置通信组态(Communication Configuration)。 1. 在PanelView 上,选择Communication Setup,按回车。 2. 设定节点地址为12,Interscan Delay为100ms(触摸当前节点地址,调出一个按键窗口,改变地址)。 3. 按触摸屏的“Restart Terminal”区域。 4. 在终端重新启动之后,通过 RSLinx的RSWho 窗口,检查你是否正在通过 ControlNet网络与 PanelView 进行通信。 5. 通过选择Start  Programs  PanelBuilder32  PanelBuilder32 启动 PanelBuilder32 软件。 6. 选中“Create New Application”,并按OK,创建一个新的应用程序。 7. 将应用程序的名字设为“Boxing Machine”。 8. 按照下图,设定PanelView 终端类型为PV1000 Color、Touch,通信协议为ControlNet 1.5。 9. 点击“Catalog & Revision Numbers”按钮,选择FRN 3.30-3.xx。 10. 按OK,接受组态情况,出现 PanelView 屏幕与相匹配的空白屏幕。 11. 从主菜单选择“Application”,打开 Terminal Setup 对话框,然后从下拉...
