CSM桩基坑支护施工工法7.13

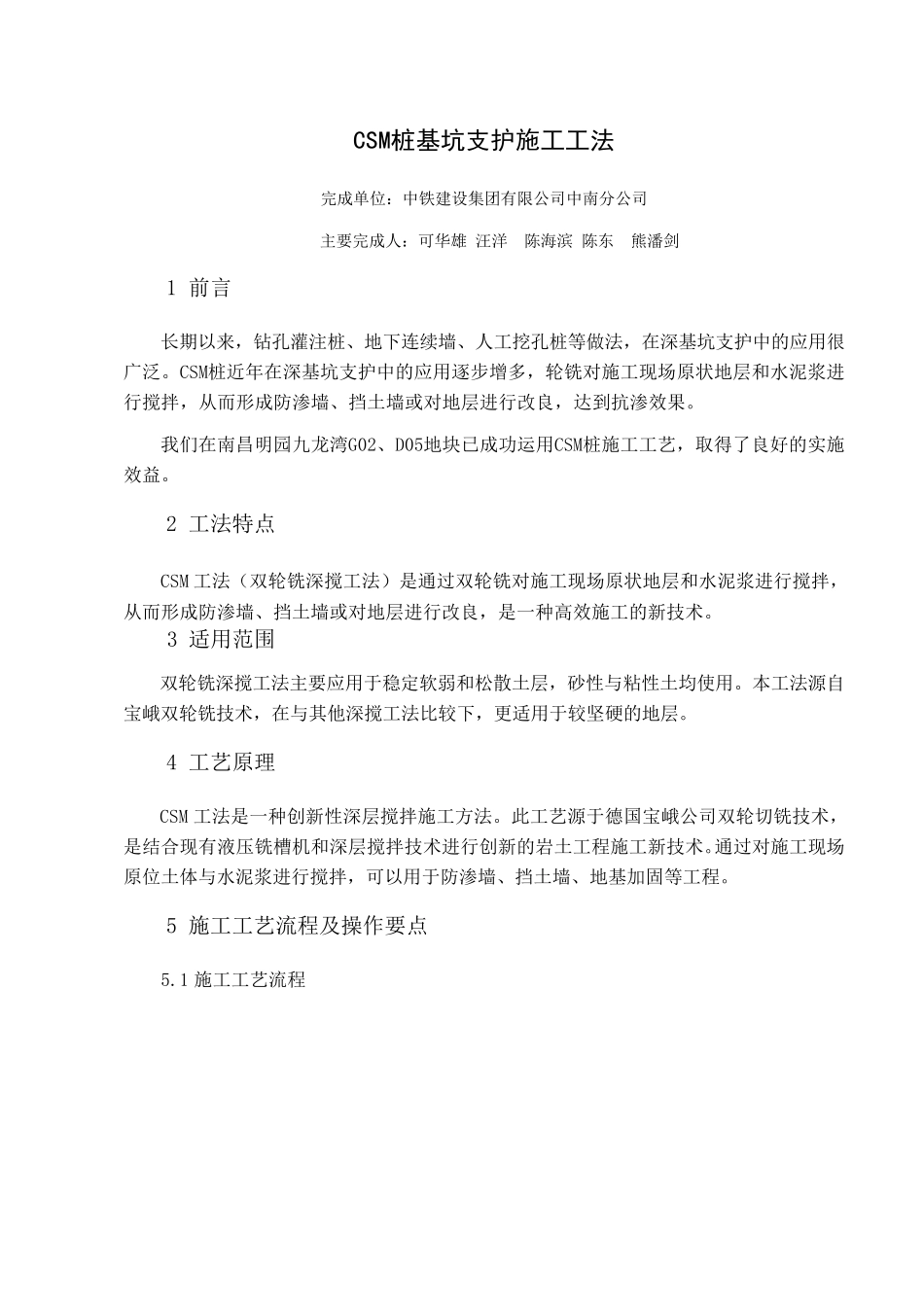

CSM桩基坑支护施工工法7.13_第1页
1/11
CSM桩基坑支护施工工法7.13_第2页
2/11

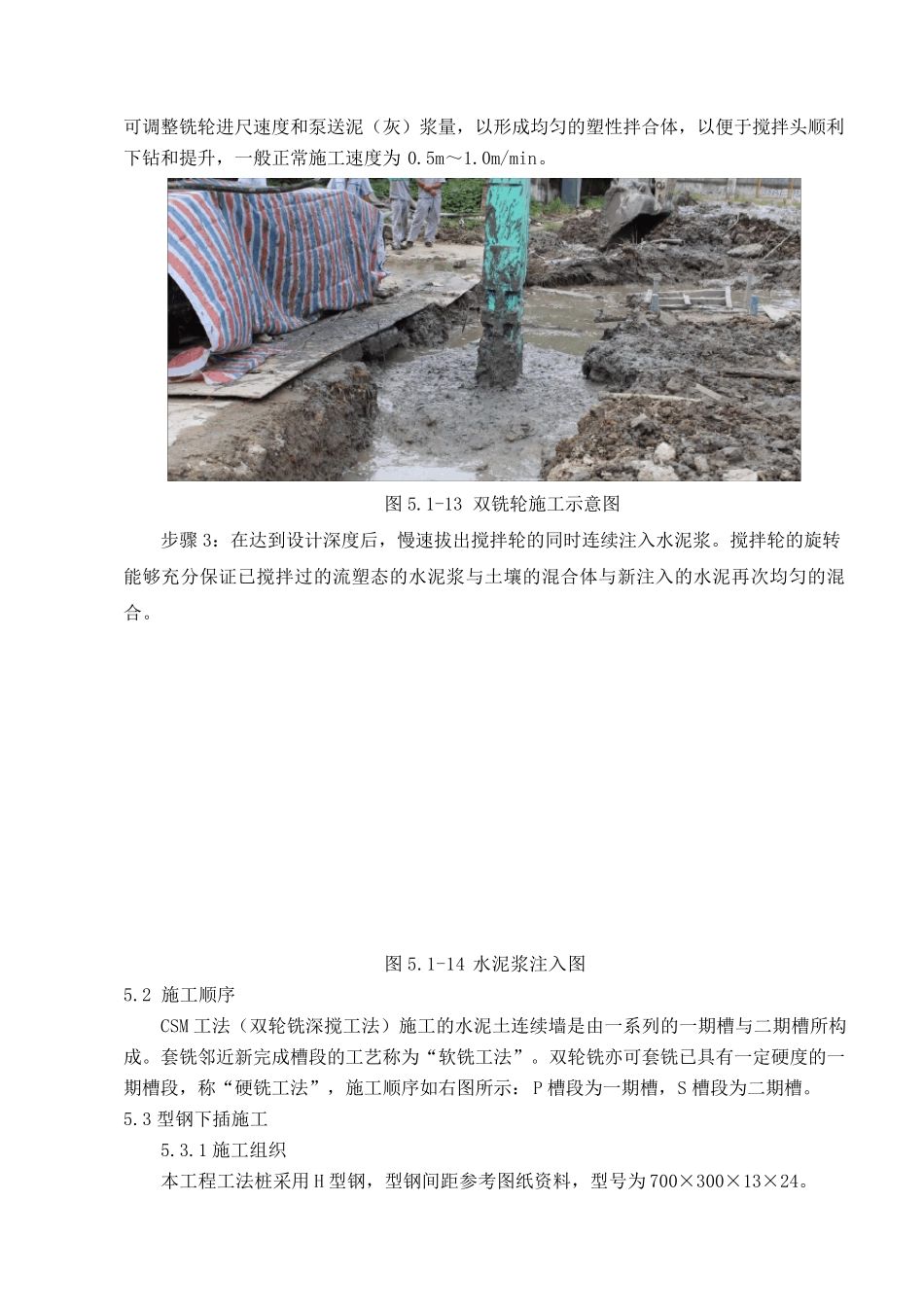

CSM桩基坑支护施工工法7.13_第3页
3/11
CSM桩基坑支护施工工法 完成单位:中铁建设集团有限公司中南分公司 主要完成人:可华雄 汪洋 陈海滨 陈东 熊潘剑 1 前言 长期以来,钻孔灌注桩、地下连续墙、人工挖孔桩等做法,在深基坑支护中的应用很广泛。CSM桩近年在深基坑支护中的应用逐步增多,轮铣对施工现场原状地层和水泥浆进行搅拌,从而形成防渗墙、挡土墙或对地层进行改良,达到抗渗效果。 我们在南昌明园九龙湾G02、D05地块已成功运用CSM桩施工工艺,取得了良好的实施效益。 2 工法特点 CSM 工法(双轮铣深搅工法)是通过双轮铣对施工现场原状地层和水泥浆进行搅拌,从而形成防渗墙、挡土墙或对地层进行改良,是一种高效施工的新技术。 3 适用范围 双轮铣深搅工法主要应用于稳定软弱和松散土层,砂性与粘性土均使用。本工法源自宝峨双轮铣技术,在与其 他 深搅工法比 较 下,更 适用于较 坚 硬 的地层。 4 工艺原理 CSM 工法是一种创 新性深层搅拌施工方 法。此 工艺源于德 国 宝峨公司双轮切 铣技术,是结 合 现有液 压 铣槽 机 和深层搅拌技术进行创 新的岩 土工程 施工新技术。通过对施工现场原位土体 与水泥浆进行搅拌,可以用于防渗墙、挡土墙、地基加 固 等工程 。 5 施工工艺流 程 及 操 作 要点 5.1 施工工艺流 程 CSM 工法桩单桩成桩工艺流程图 施工准备:预挖——预挖导购用于汇集多余的泥浆; 图5.1-12 成墙示意图 步骤 1:将深搅铣轮对正待施工的地下墙体的轴线,不需要做导墙。 步骤2:搅拌头持续性地深入地下,在铣轮破碎土壤的同时,泵送液体材料至搅拌头底部,与掘松的土壤充分搅拌,在铣轮向下搅拌的同时加入压缩空气可以提高破碎和搅拌效果。铣轮的旋转方向可以随时变换,旋转的铣轮及铣齿将土壤推向垂直安装在铣轮架上的切割板,从而形成对土壤的强制搅拌效果。操作人员 可 调 整 铣 轮 进 尺 速 度 和 泵 送 泥 ( 灰 ) 浆 量 , 以 形 成 均 匀 的 塑 性 拌 合 体 , 以 便 于 搅 拌 头 顺 利下 钻 和 提 升 , 一 般 正 常 施 工 速 度 为0.5m~ 1.0m/min。 图 5.1-13 双 铣 轮 施 工 示 意 图 步 骤 3: 在 达 到 设 计 深 度 后 , 慢 速 拔 出 搅 拌 轮 的 同 时 连 续 注 入 水 泥 浆 。 搅 拌 轮 的 旋 转能 够 充 分 保 证 已 搅 拌 过 的 流 塑 态 的 水 ...
