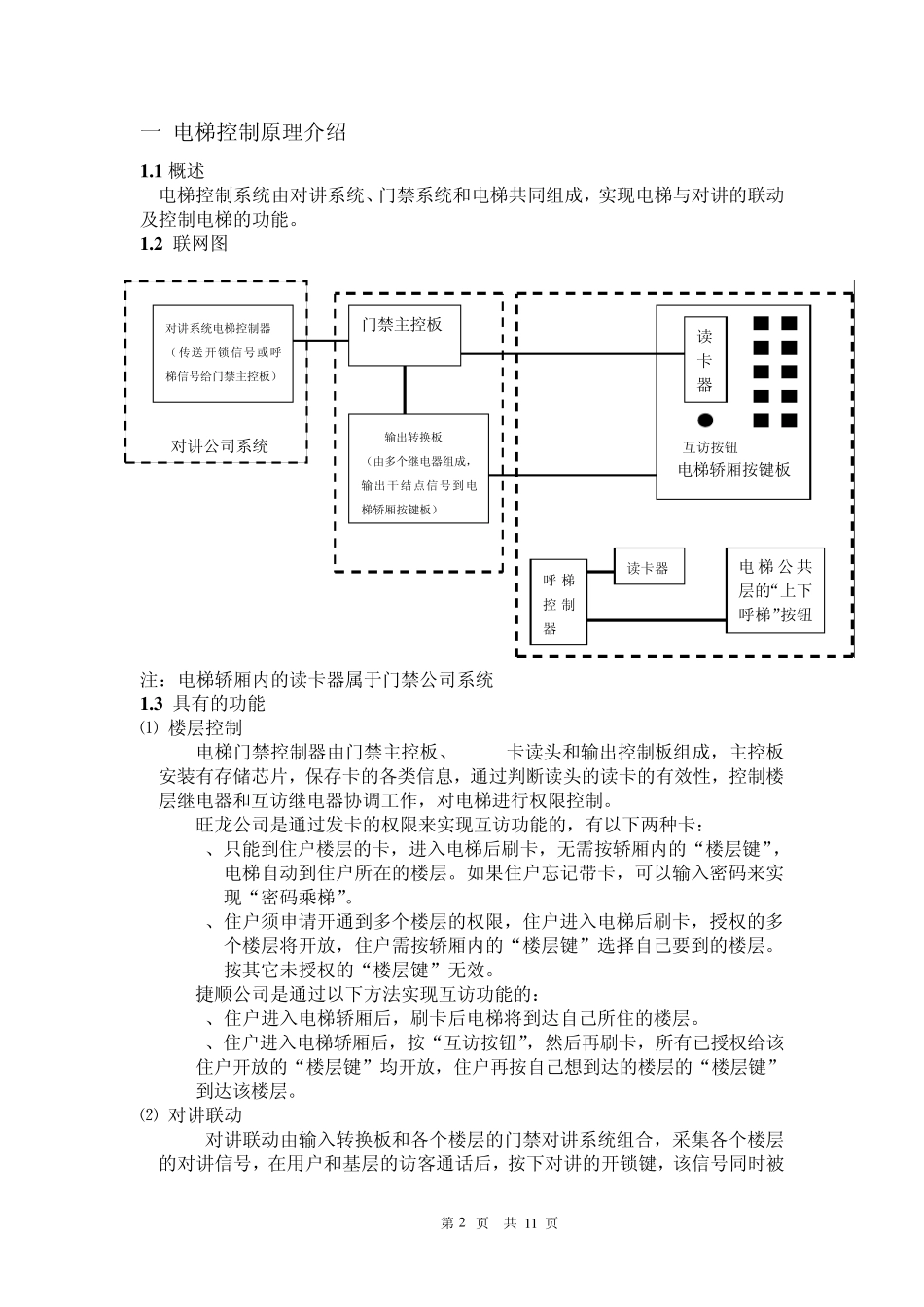

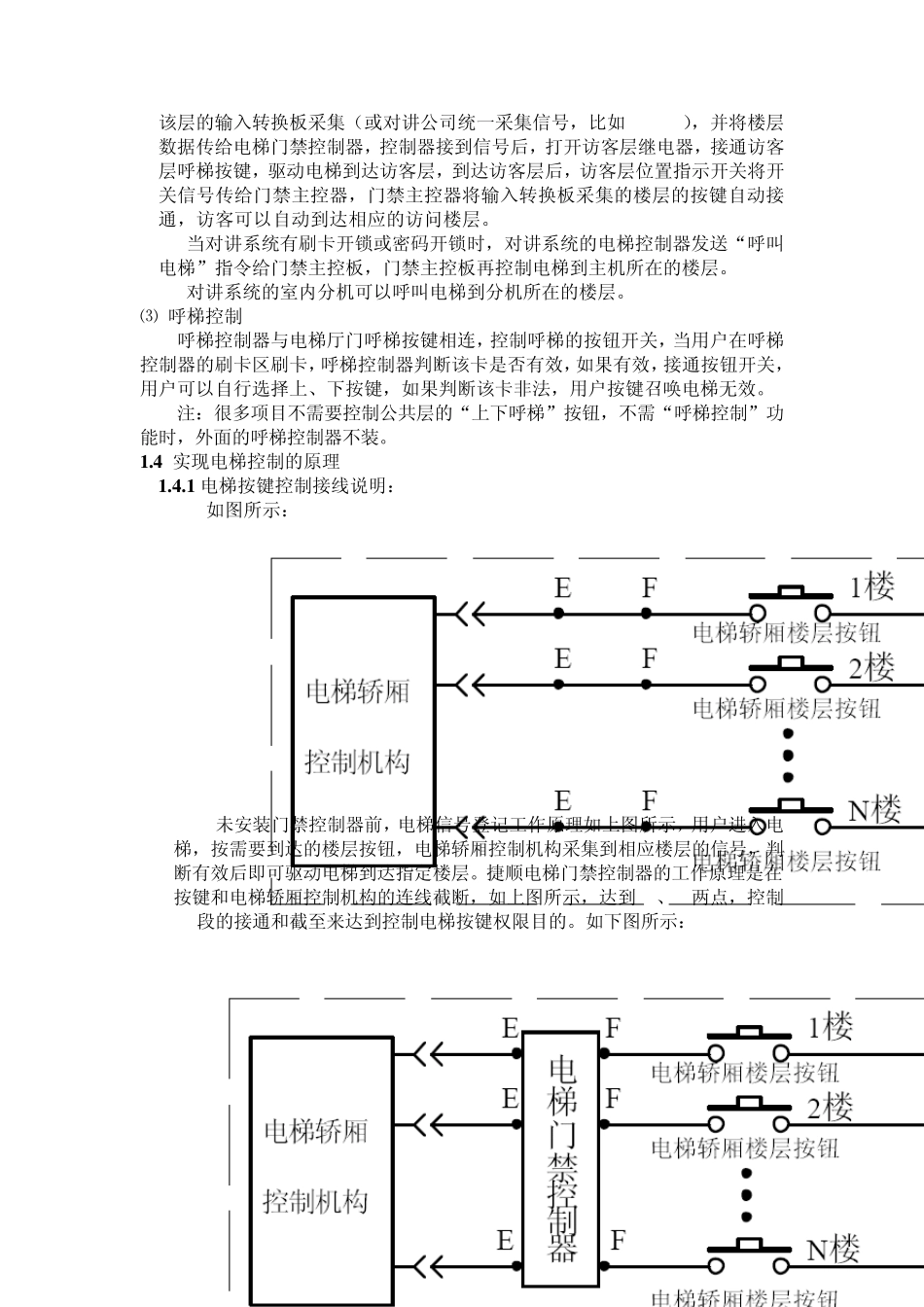

第 页 共 1 1 页 1 D 2009 系统电梯控制器方案 第 页 共 1 1 页 2 一 电梯控制原理介绍 1 .1 概述 电梯控制系统由对讲系统、门禁系统和电梯共同组成，实现电梯与对讲的联动及控制电梯的功能。 1 .2 联网图 注：电梯轿厢内的读卡器属于门禁公司系统 1 .3 具有的功能 ⑴ 楼层控制 电梯门禁控制器由门禁主控板、IC/ID卡读头和输出控制板组成，主控板安装有存储芯片，保存卡的各类信息，通过判断读头的读卡的有效性，控制楼层继电器和互访继电器协调工作，对电梯进行权限控制。 旺龙公司是通过发卡的权限来实现互访功能的，有以下两种卡： 1、只能到住户楼层的卡，进入电梯后刷卡，无需按轿厢内的“楼层键”，电梯自动到住户所在的楼层。如果住户忘记带卡，可以输入密码来实现“密码乘梯”。 2、住户须申请开通到多个楼层的权限，住户进入电梯后刷卡，授权的多 个楼层将开放，住户需按轿厢内的“楼层键”选择自己要到的楼层。按其它未授权的“楼层键”无效。 捷顺公司是通过以下方法实现互访功能的： 1、住户进入电梯轿厢后，刷卡后电梯将到达自己所住的楼层。 2、住户进入电梯轿厢后，按“互访按钮”，然后再刷卡，所有已授权给该住户开放的“楼层键”均开放，住户再按自己想到达的楼层的“楼层键” 到达该楼层。 ⑵ 对讲联动 对讲联动由输入转换板和各个楼层的门禁对讲系统组合，采集各个楼层的对讲信号，在用户和基层的访客通话后，按下对讲的开锁键，该信号同时被 对讲公司系统 门禁主控板 对讲系统电梯控制器 （传送开锁信号或呼梯信号给门禁主控板） 输出转换板 （由多个继电器组成，输出干结点信号到电梯轿厢按键板） 互访按钮 电梯轿厢按键板 电梯公共层的“上下呼梯”按钮 读 卡 器 呼 梯控制器 读卡器 第 页 共 1 1 页 3 该层的输入转换板采集（或对讲公司统一采集信号，比如980T1），并将楼层数据传给电梯门禁控制器，控制器接到信号后，打开访客层继电器，接通访客层呼梯按键，驱动电梯到达访客层，到达访客层后，访客层位置指示开关将开关信号传给门禁主控器，门禁主控器将输入转换板采集的楼层的按键自动接通，访客可以自动到达相应的访问楼层。 当对讲系统有刷卡开锁或密码开锁时，对讲系统的电梯控制器发送“呼叫电梯”指令给门禁主控板，门禁主控板再控制电梯到主机所在的楼层。 对讲系统的室内分机可以呼叫电梯到分机所在的楼层。 ⑶ 呼梯控制 呼梯控制器与...
