DATAMAXDMXI4208条码打印机的使用说明

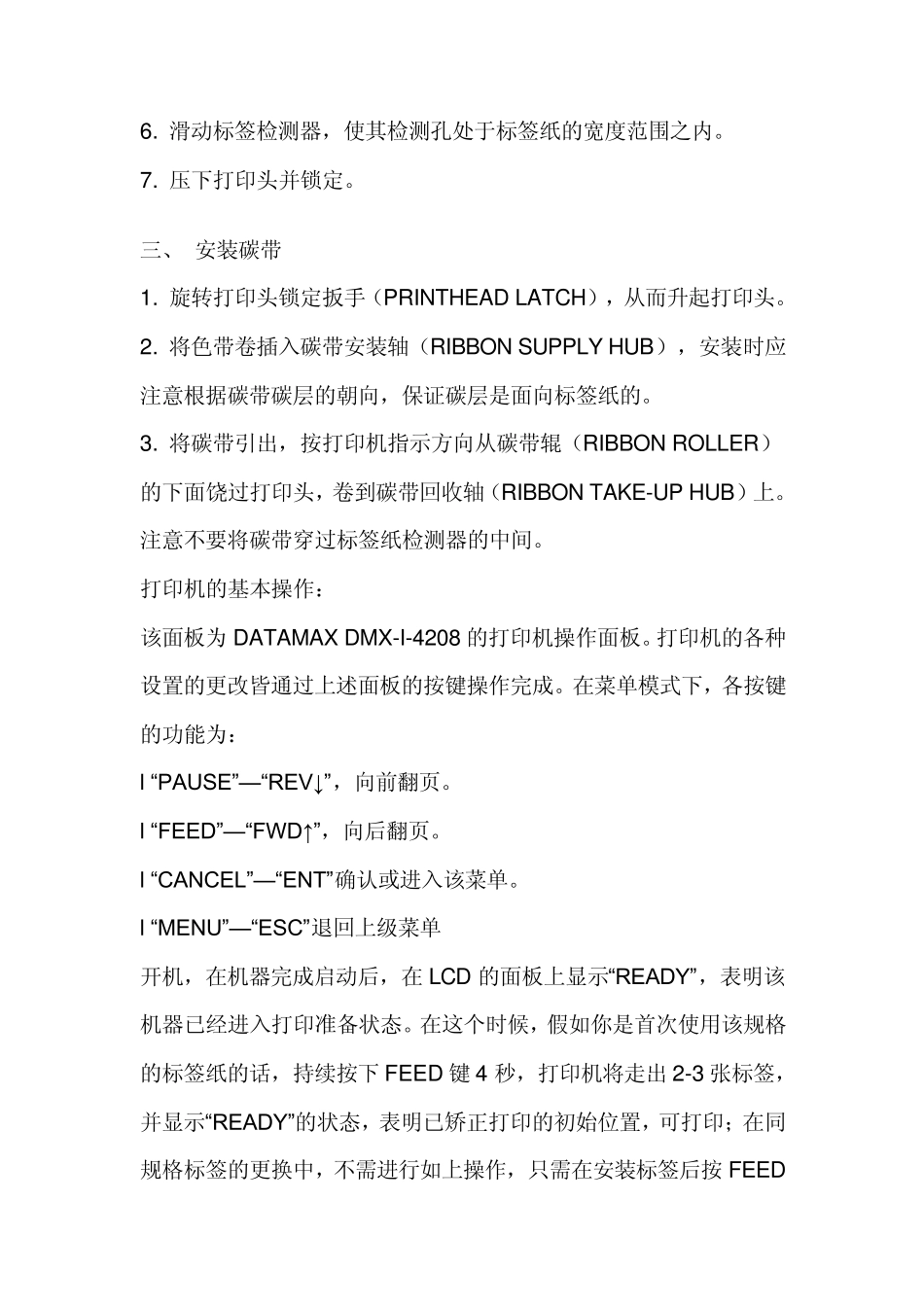

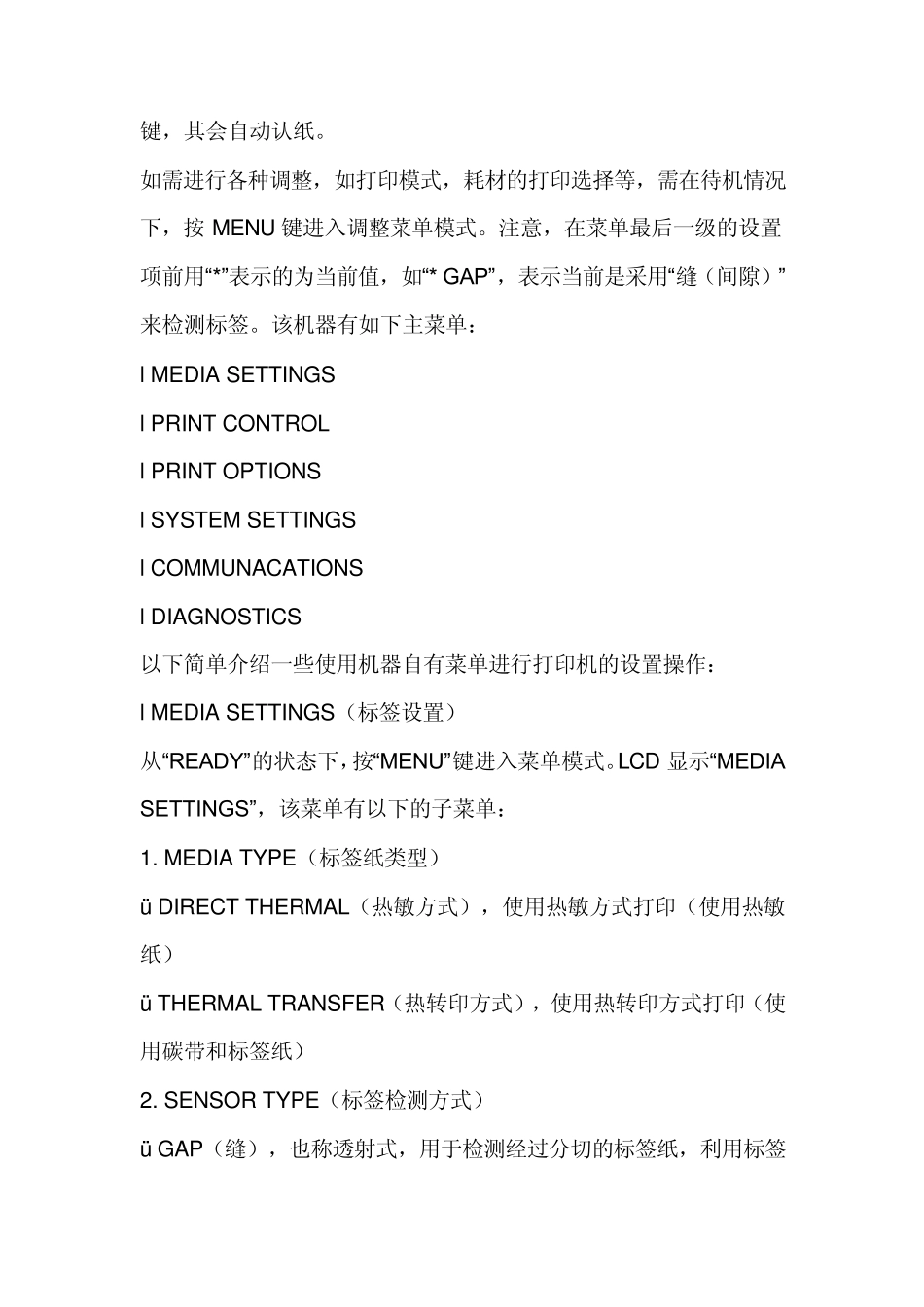

DATAMAX DMX-I-4208 条码打印机的使用说明 一 DATAMAX DMX-I-4208 条码打印机使用连接及耗材安装说明： 一、 连接打印机 1. 关闭打印机和计算机的电源 2. 将串行/并行线缆的一端连接到计算机的串/并行口，另一端连接到打印机的串行/并行打印端口。 3. 连接好电源电缆并打开电源开关。 注意：请注意，在打印机电源开启的情况下，禁止插拔打印电缆线。 二、 安装标签纸 该打印机可以安装内径为1.5 或 3 英寸的标签纸卷，当安装1.5 英寸（ 38 毫米）的标签纸卷是，需要将3 英寸（76 毫米）的安装轴套拔出。安装纸卷的最大外径可以203 毫米，安装标签纸的步骤如下： 1. 打开打印机右边的翻盖。 2. 旋转打印头锁定扳手（ PRINTHEAD LATCH） ， 从而升起打印头。 3. 将标签挡板（MEDIA EDGE GUIDE）滑到外侧，并旋转到水平位置。 4. 将标签套在标签轴（MEDIA HUB）上，注意纸面向上，推到最里面，将标签从导纸杆（MEDIA IDLER）的下方并通过标签检测器（ MEDIA SENSOR）引出，压在打印头的下面。 5. 将标签挡板推至标签的边缘，并旋转至垂直位置。 6. 滑动标签检测器，使其检测孔处于标签纸的宽度范围之内。 7. 压下打印头并锁定。 三、 安装碳带 1. 旋转打印头锁定扳手（PRINTHEAD LATCH），从而升起打印头。 2. 将色带卷插入碳带安装轴（RIBBON SUPPLY HUB），安装时应注意根据碳带碳层的朝向，保证碳层是面向标签纸的。 3. 将碳带引出，按打印机指示方向从碳带辊（RIBBON ROLLER）的下面饶过打印头，卷到碳带回收轴（RIBBON TAKE-UP HUB）上。注意不要将碳带穿过标签纸检测器的中间。 打印机的基本操作： 该面板为 DATAMAX DMX-I-4208 的打印机操作面板。打印机的各种设置的更改皆通过上述面板的按键操作完成。在菜单模式下，各按键的功能为： l “PAUSE”—“REV↓ ”，向前翻页。 l “FEED”—“FWD↑ ”，向后翻页。 l “CANCEL”—“ENT”确认或进入该菜单。 l “MENU”—“ESC”退回上级菜单 开机，在机器完成启动后，在 LCD 的面板上显示“READY”，表明该机器已经进入打印准备状态。在这个时候，假如你是首次使用该规格的标签纸的话，持续按下FEED 键 4 秒，打印机将走出 2-3 张标签，并显示“READY”的状态，表明已矫正打印的初始位置，可打印；在同规格标签的更换中，不需进行如上操作，只需在安装标签后按 FEED键，其会自动认纸。 如需进行各种...
