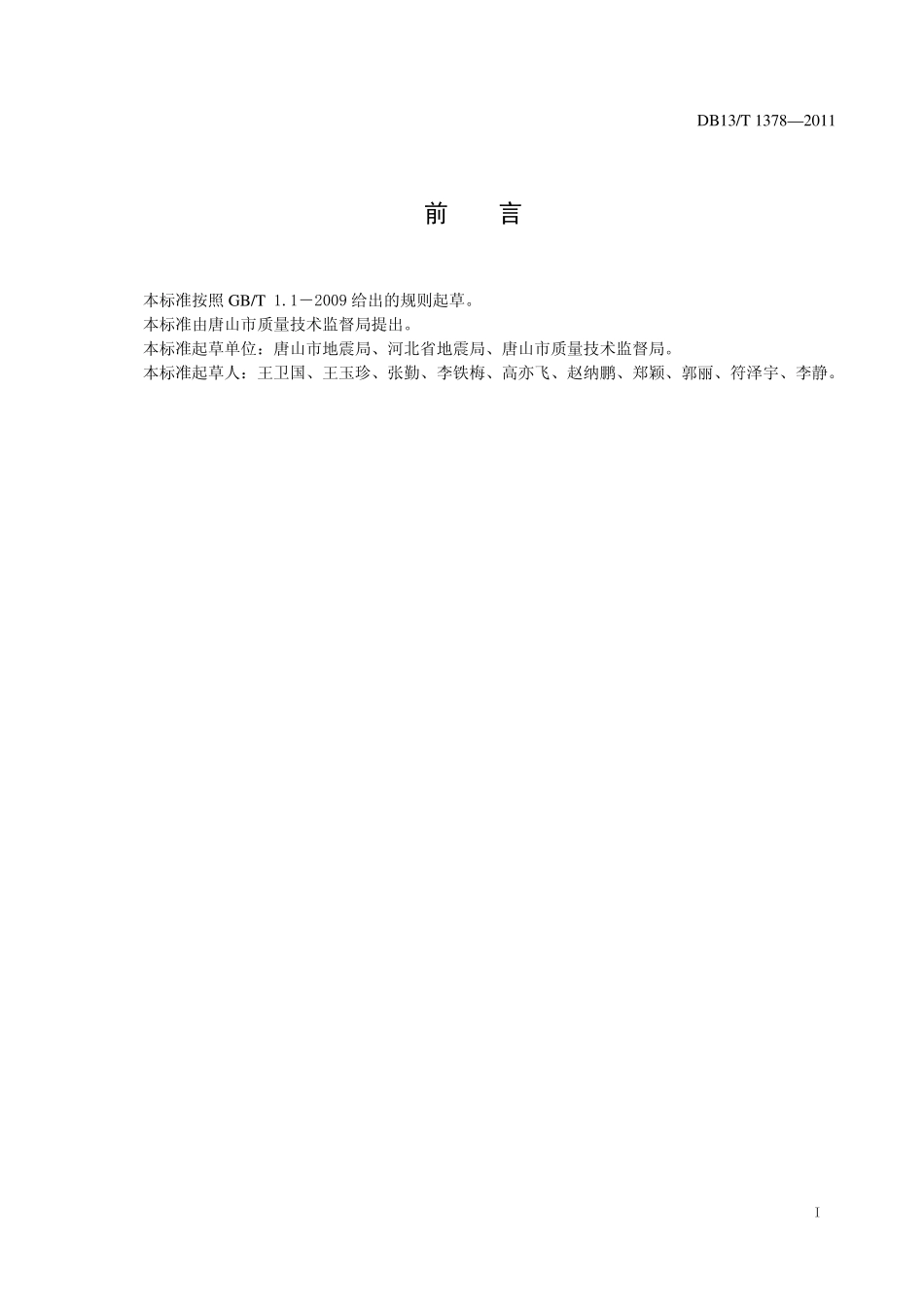

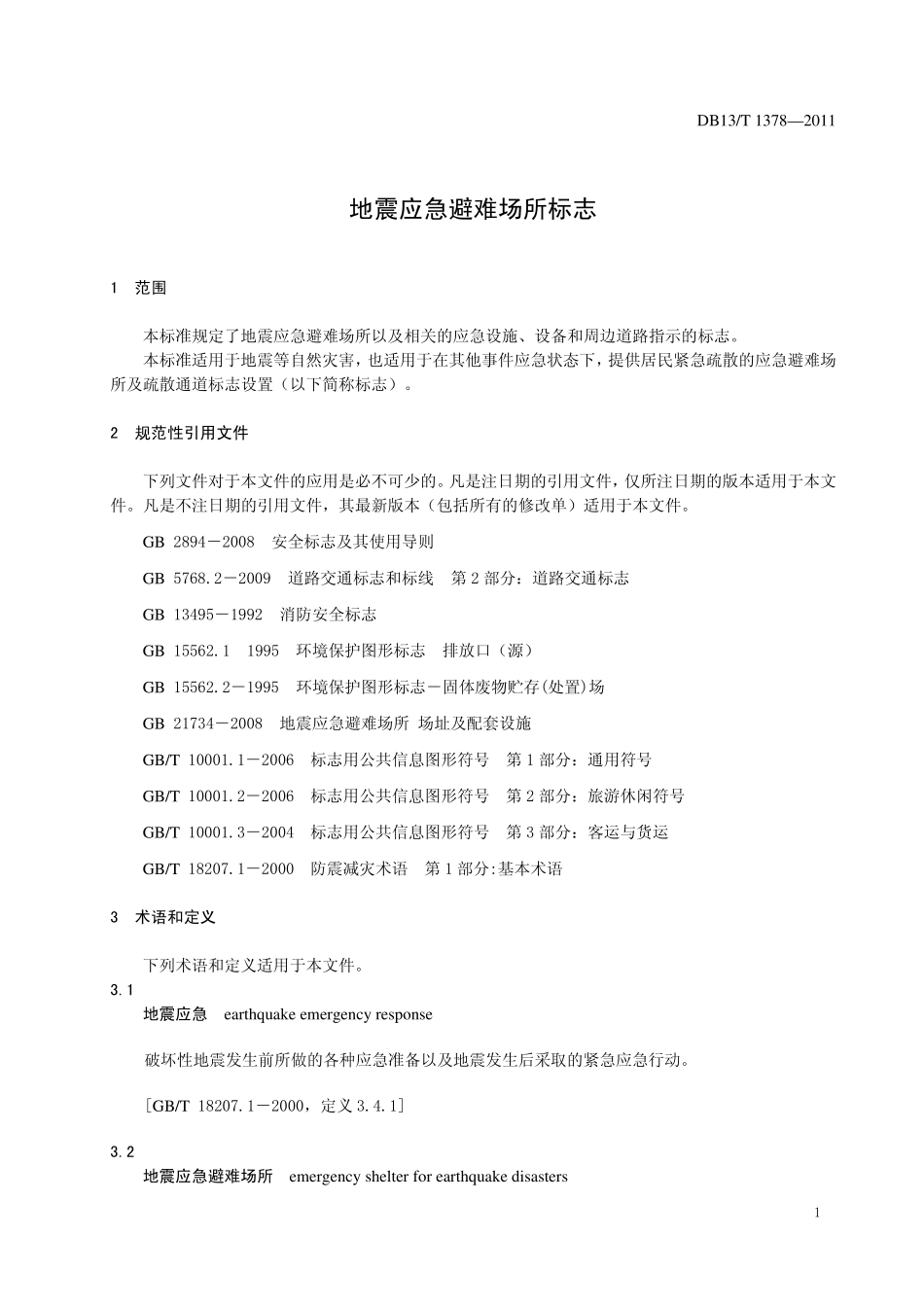

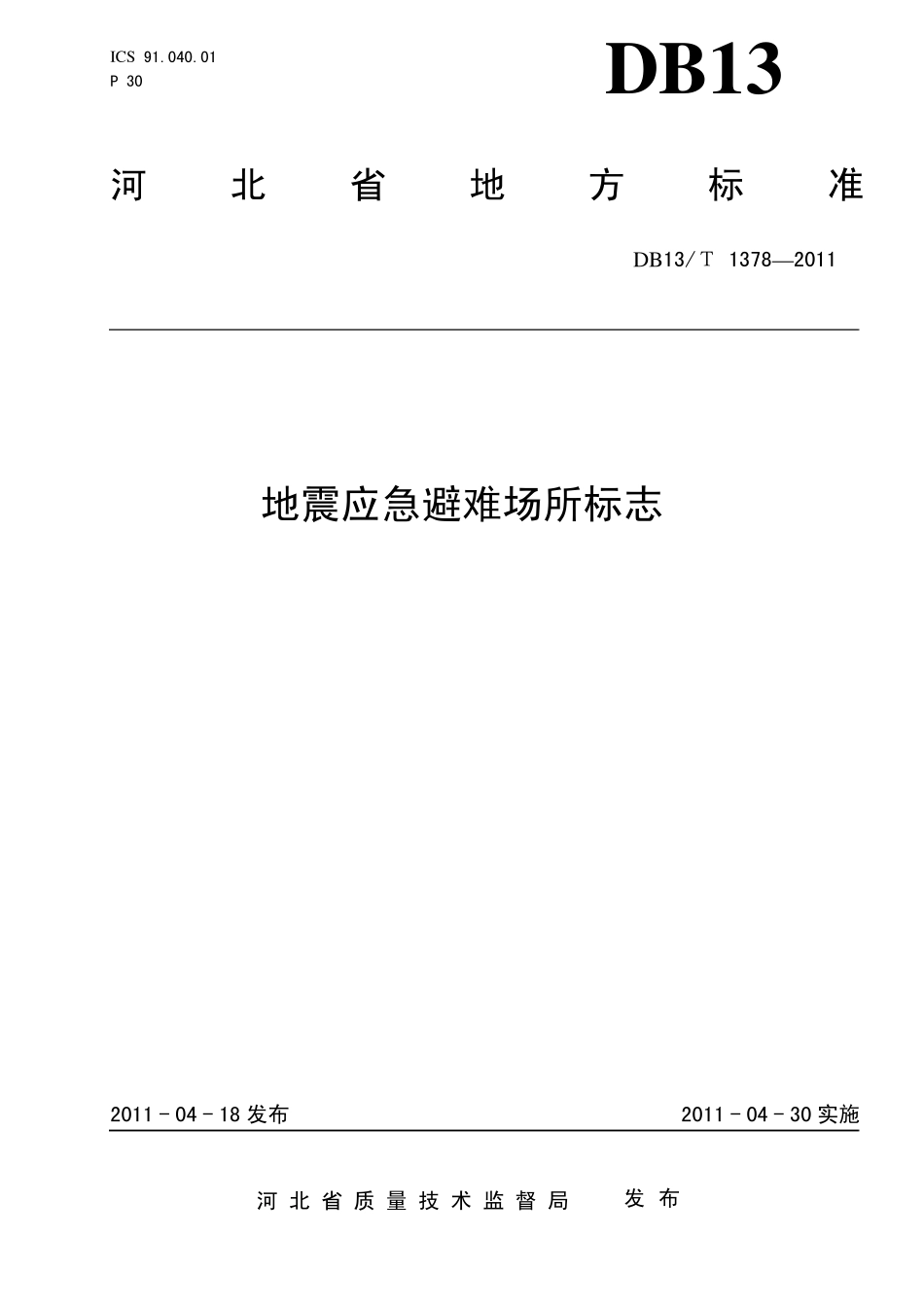

ICS 91.040.01 P 30 DB13 河北省地方标准 DB13/T 1378— 2011 地震应急避难场所标志 2011 - 04 - 18 发布 2011 - 04 - 30 实施河北省质 量 技 术 监 督 局 发 布 DB13/T 1378— 2011 I 前 言 本标准按照GB/T 1.1-2009 给出的规则起草。 本标准由唐山市质量技术监督局提出。 本标准起草单位:唐山市地震局、河北省地震局、唐山市质量技术监督局。 本标准起草人:王卫国、王玉珍、张勤、李铁梅、高亦飞、赵纳鹏、郑颖、郭丽、符泽宇、李静。 DB13/T 1378— 2011 1 地震应急避难场所标志 1 范围 本标准规定了地震应急避难场所以及相关的应急设施、设备和周边道路指示的标志。 本标准适用于地震等自然灾害,也适用于在其他事件应急状态下,提供居民紧急疏散的应急避难场所及疏散通道标志设置(以下简称标志)。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。 GB 2894-2008 安全标志及其使用导则 GB 5768.2-2009 道路交通标志和标线 第 2 部分:道路交通标志 GB 13495-1992 消防安全标志 GB 15562.1 1995 环境保护图形标志 排放口(源) GB 15562.2-1995 环境保护图形标志-固体废物贮存(处置)场 GB 21734-2008 地震应急避难场所 场址及配套设施 GB/T 10001.1-2006 标志用公共信息图形符号 第 1 部分:通用符号 GB/T 10001.2-2006 标志用公共信息图形符号 第 2 部分:旅游休闲符号 GB/T 10001.3-2004 标志用公共信息图形符号 第 3 部分:客运与货运 GB/T 18207.1-2000 防震减灾术语 第 1 部分:基本术语 3 术语和定义 下列术语和定义适用于本文件。 3.1 地震应急 earthquake emergency response 破坏性地震发生前所做的各种应急准备以及地震发生后采取的紧急应急行动。 [GB/T 18207.1-2000,定义 3.4.1] 3.2 地震应急避难场所 emergency shelter for earthquake disasters DB13/T 1378— 2011 2 破坏性地震等自然灾害发生后或其它应急状态下,供居民紧急疏散、临时生活的安全场所。 4 图形标志 4.1 地震应急避难场所图形样式及尺寸 表1 地震应急避难场所图形样式及尺寸 编号 图形符号 名称 说明 1-1 应急避难场所 Emergency shelter 在地震等自然灾...
